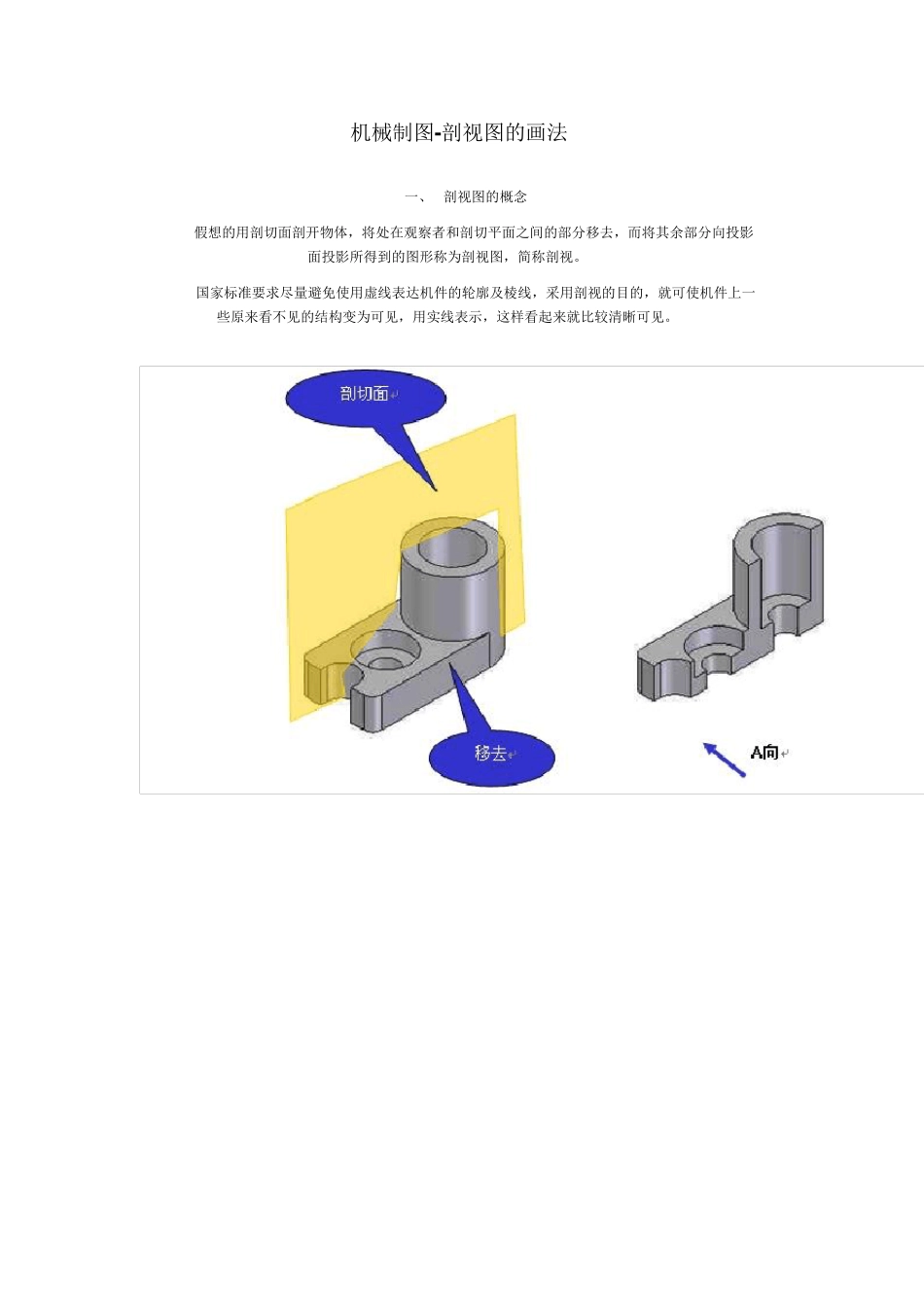

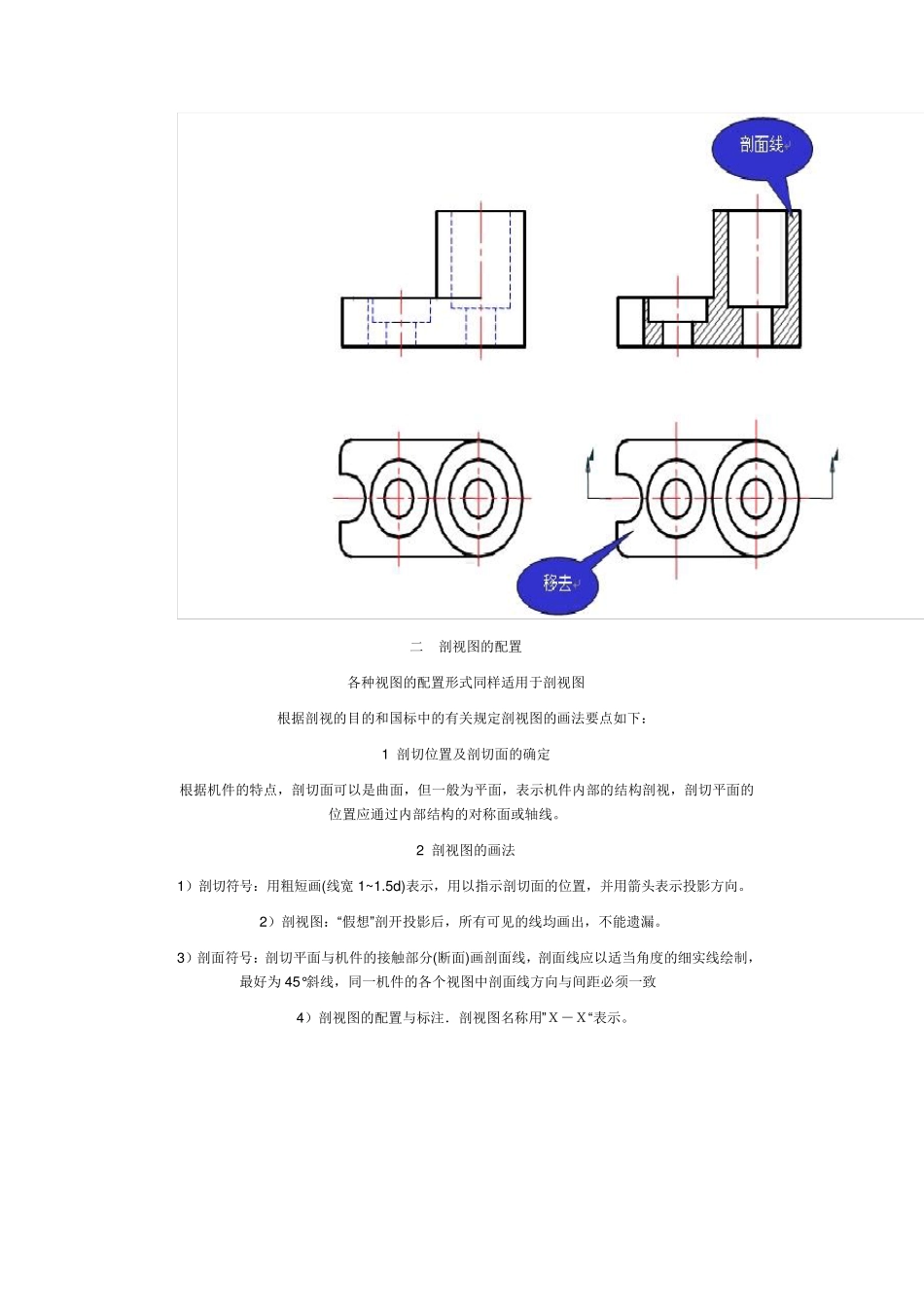

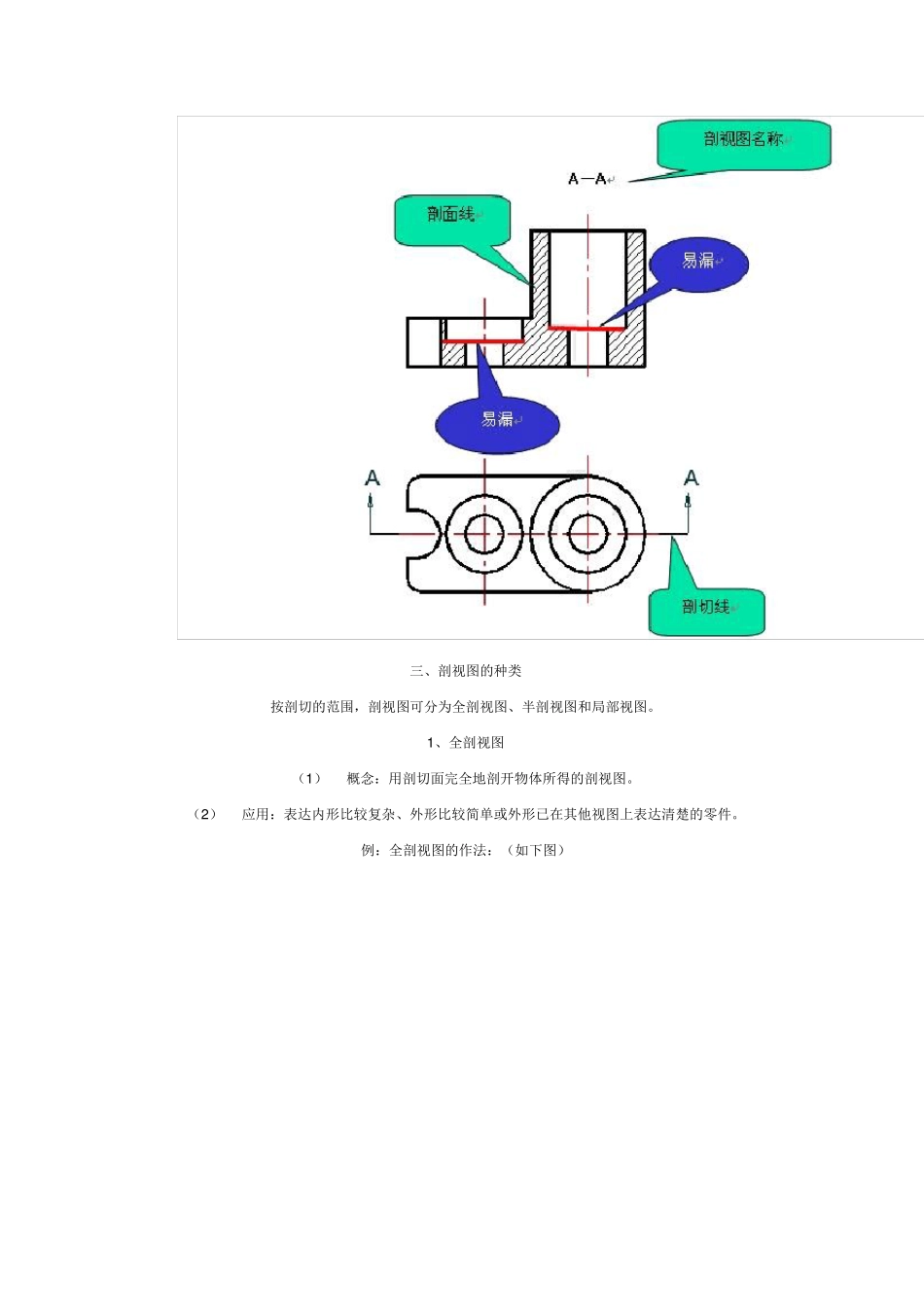

机械制图-剖视图的画法 一、 剖视图的概念 假想的用剖切面剖开物体,将处在观察者和剖切平面之间的部分移去,而将其余部分向投影面投影所得到的图形称为剖视图,简称剖视。 国家标准要求尽量避免使用虚线表达机件的轮廓及棱线,采用剖视的目的,就可使机件上一些原来看不见的结构变为可见,用实线表示,这样看起来就比较清晰可见。 二 剖视图的配置 各种视图的配置形式同样适用于剖视图 根据剖视的目的和国标中的有关规定剖视图的画法要点如下: 1 剖切位置及剖切面的确定 根据机件的特点,剖切面可以是曲面,但一般为平面,表示机件内部的结构剖视,剖切平面的位置应通过内部结构的对称面或轴线。 2 剖视图的画法 1)剖切符号:用粗短画(线宽 1~1.5d)表示,用以指示剖切面的位置,并用箭头表示投影方向。 2)剖视图:“假想”剖开投影后,所有可见的线均画出,不能遗漏。 3)剖面符号:剖切平面与机件的接触部分(断面)画剖面线,剖面线应以适当角度的细实线绘制,最好为45°斜线,同一机件的各个视图中剖面线方向与间距必须一致 4)剖视图的配置与标注.剖视图名称用”X-X“表示。 三、剖视图的种类 按剖切的范围,剖视图可分为全剖视图、半剖视图和局部视图。 1 、全剖视图 (1 ) 概念:用剖切面完全地剖开物体所得的剖视图。 (2 ) 应用:表达内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的零件。 例:全剖视图的作法:(如下图) (3 )注意:因剖视图已表达清楚机件的内部结构,其它视图不必画出虚线。 2 、半剖视图 (1 )概念:当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形,可以对称中心线为界,一半画成剖视,另一半画成视图。 (2 )应用:由于半剖视图既充分的表达了机件的内部形状,又保留了机件的外部形状,所以常采用它来表达内外部形状都比较复杂的对称机件。当机件的形状接近于对称,且不对称的部分已另有图形表达清楚时,也可以画成半剖视图。 (3 )注意: a 、视图与剖视图的分界线应是对称中心线(细点画线),而不应画成粗实线,也不应与轮廓线重合; b 、机件的内部形状在半剖视图中以表达清楚,在另一半视图上就不必再画出虚线,但对于孔或槽等,应画出中心线的位置。 3 、局部剖视图 (1 )概念:用剖切平面局部的剖开机件所得的视图。 例:局部剖视图的作法:(如下图) (2)注意: a、已表达清楚的结构形状虚线不再画出。 b...
