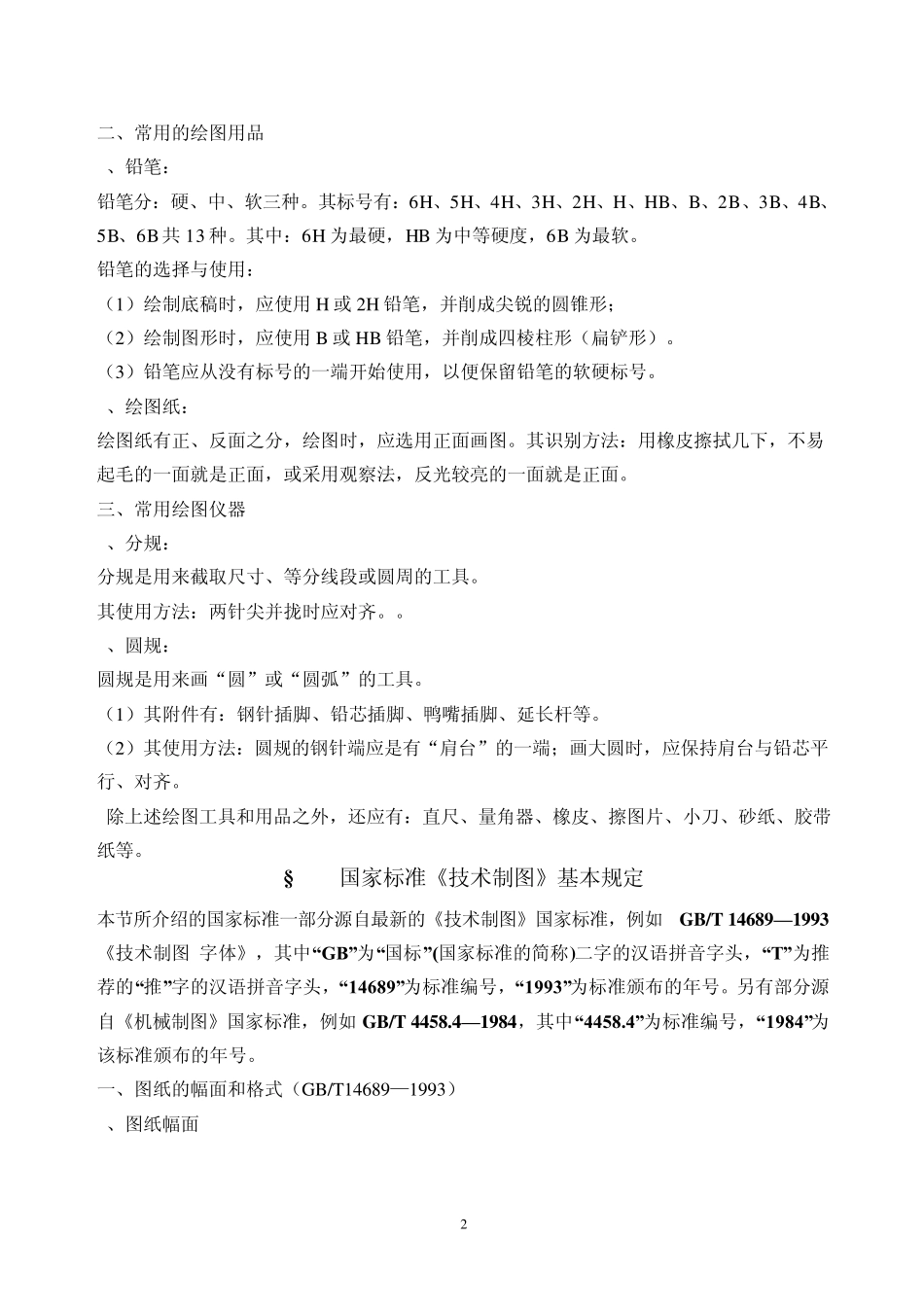

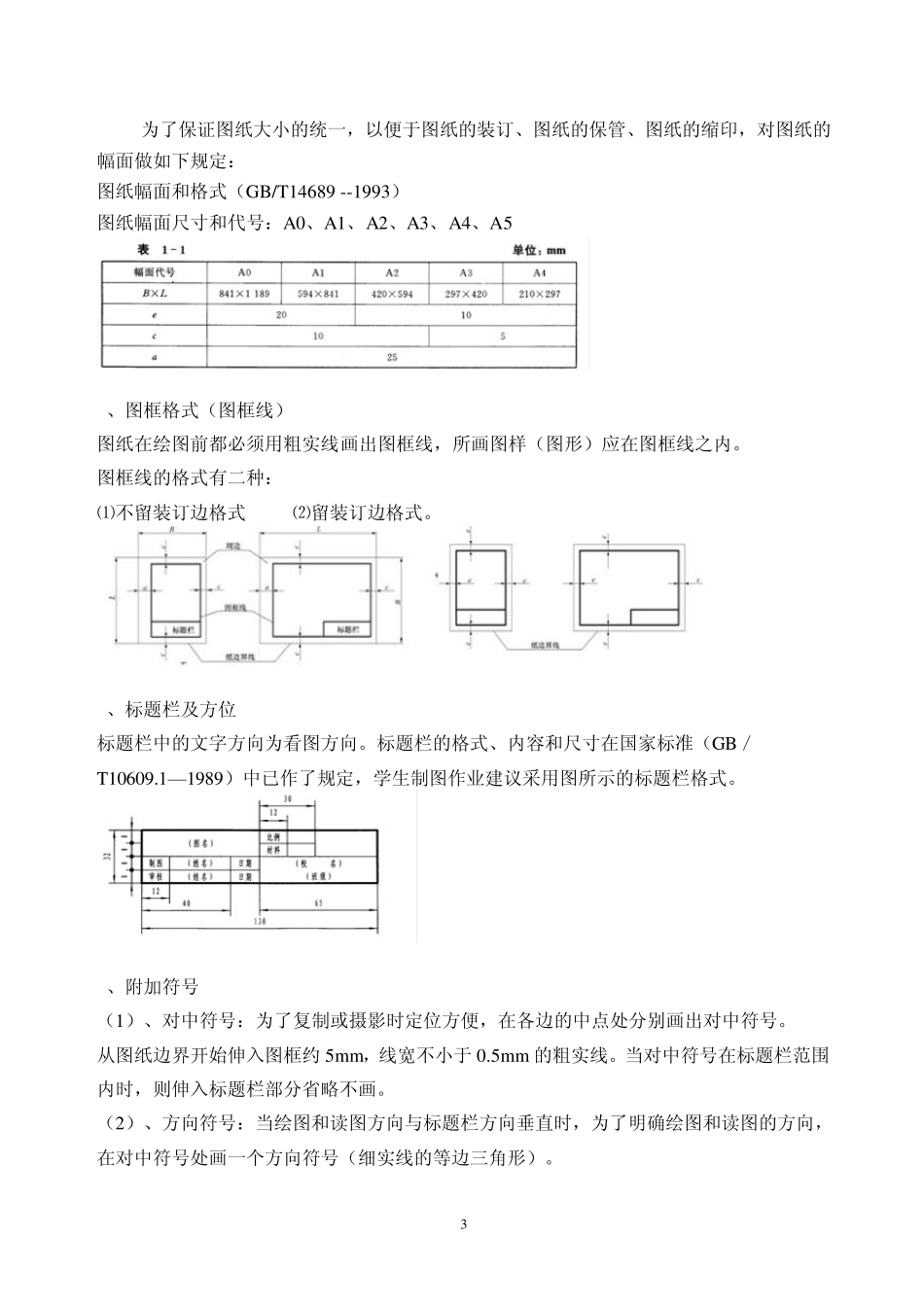

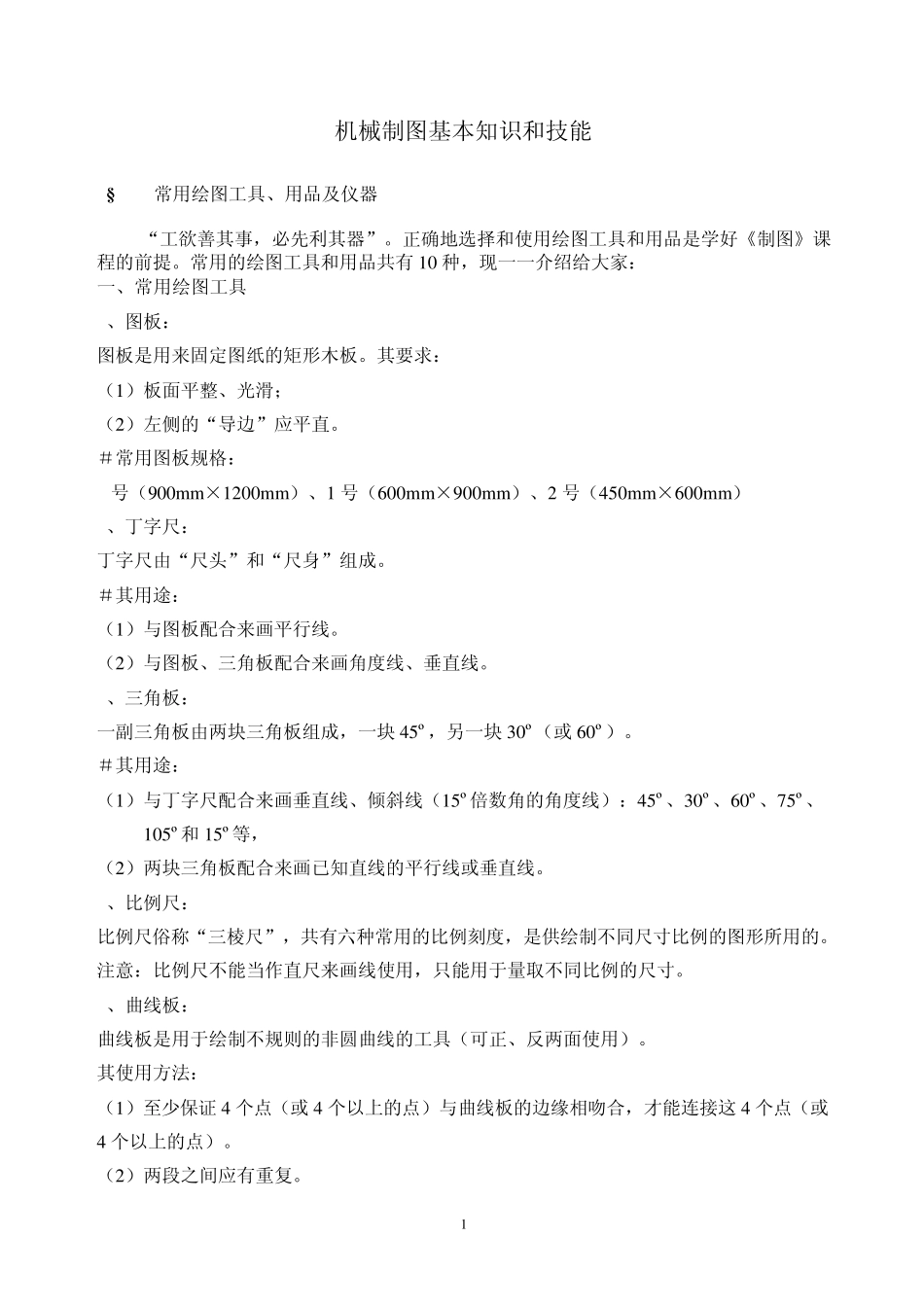

1 机械制图基本知识和技能 §1-1 常用绘图工具、用品及仪器 “工欲善其事，必先利其器”。正确地选择和使用绘图工具和用品是学好《制图》课程的前提。常用的绘图工具和用品共有10 种，现一一介绍给大家： 一、常用绘图工具 1、图板： 图板是用来固定图纸的矩形木板。其要求： （1）板面平整、光滑； （2）左侧的“导边”应平直。 ＃常用图板规格： 0号（900m m ×1200m m ）、1 号（600m m ×900m m ）、2 号（450m m ×600m m ） 2、丁字尺： 丁字尺由“尺头”和“尺身”组成。 ＃其用途： （1）与图板配合来画平行线。 （2）与图板、三角板配合来画角度线、垂直线。 3、三角板： 一副三角板由两块三角板组成，一块45º，另 一块30º（或 60º）。 ＃其用途： （1）与丁字尺配合来画垂直线、倾 斜 线（15º倍 数 角的角度线）：45º、30º、60º、75º、105º和15º等 ， （2）两块三角板配合来画已 知直线的平行线或 垂直线。 4、比 例 尺： 比 例 尺俗 称 “三棱 尺”，共有六 种常用的比 例 刻 度，是供 绘制不 同尺寸比 例 的图形所用的。 注意：比 例 尺不 能当作直尺来画线使用，只能用于量取不 同比 例 的尺寸。 5、曲线板： 曲线板是用于绘制不 规则的非圆曲线的工具（可正、反两面使用）。 其使用方法： （1）至少保证 4 个点（或 4 个以上的点）与曲线板的边缘相吻合，才能连接这 4 个点（或4 个以上的点）。 （2）两段之间应有重复。 2 二、常用的绘图用品 1、铅笔： 铅笔分：硬、中、软三种。其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共 13 种。其中：6H 为最硬，HB 为中等硬度，6B 为最软。 铅笔的选择与使用： （1）绘制底稿时，应使用 H 或 2H 铅笔，并削成尖锐的圆锥形； （2）绘制图形时，应使用 B 或 HB 铅笔，并削成四棱柱形（扁铲形）。 （3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。 2、绘图纸： 绘图纸有正、反面之分，绘图时，应选用正面画图。其识别方法：用橡皮擦拭几下，不易起毛的一面就是正面，或采用观察法，反光较亮的一面就是正面。 三、常用绘图仪器 1、分规： 分规是用来截取尺寸、等分线段或圆周的工具。 其使用方法：两针尖并拢时应对齐。。 2、圆规： 圆规是用来画“圆”或“圆弧”的工具。 （1）其附件有：钢针插脚、铅芯插脚、鸭嘴插脚、延长杆等...
