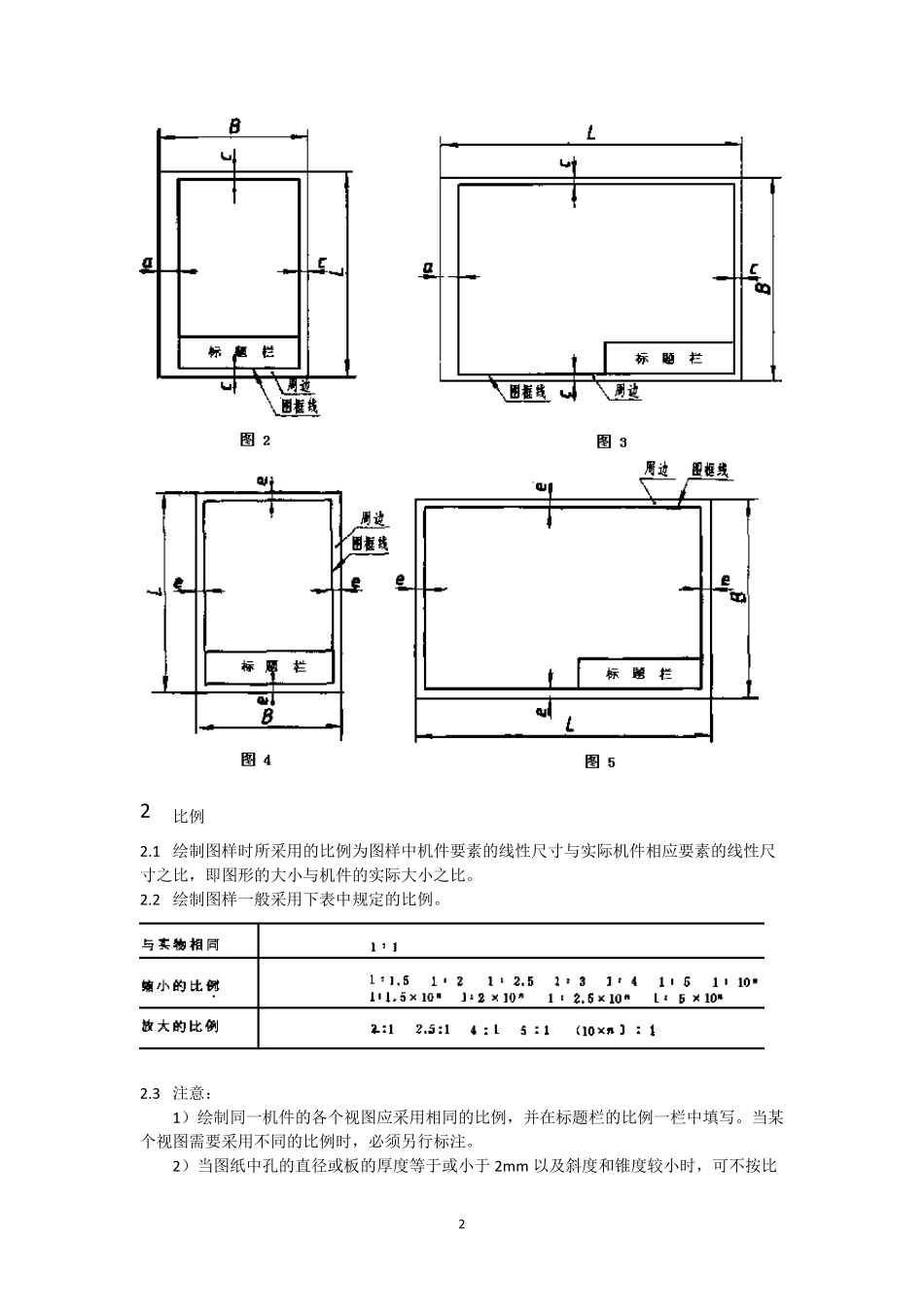

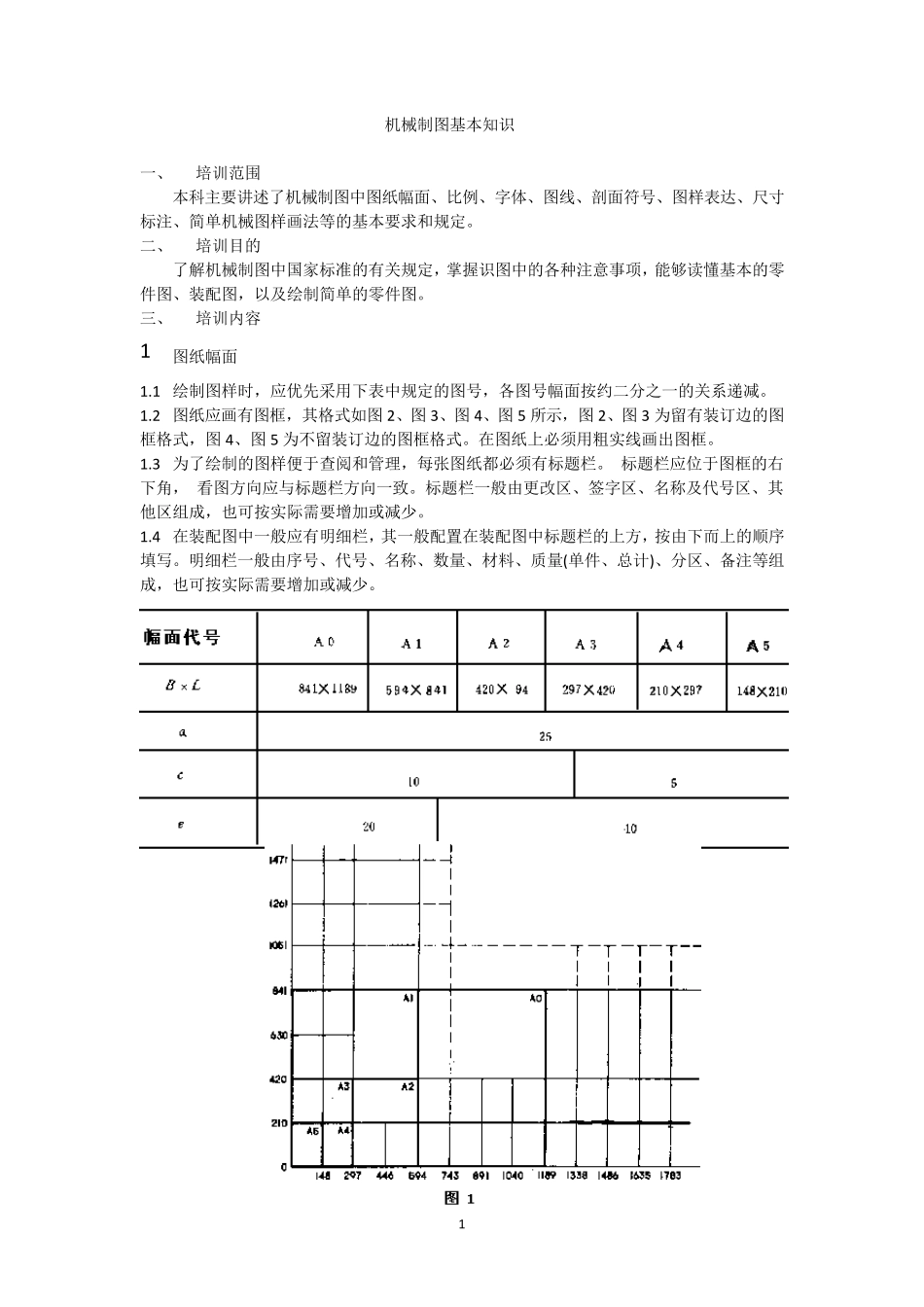

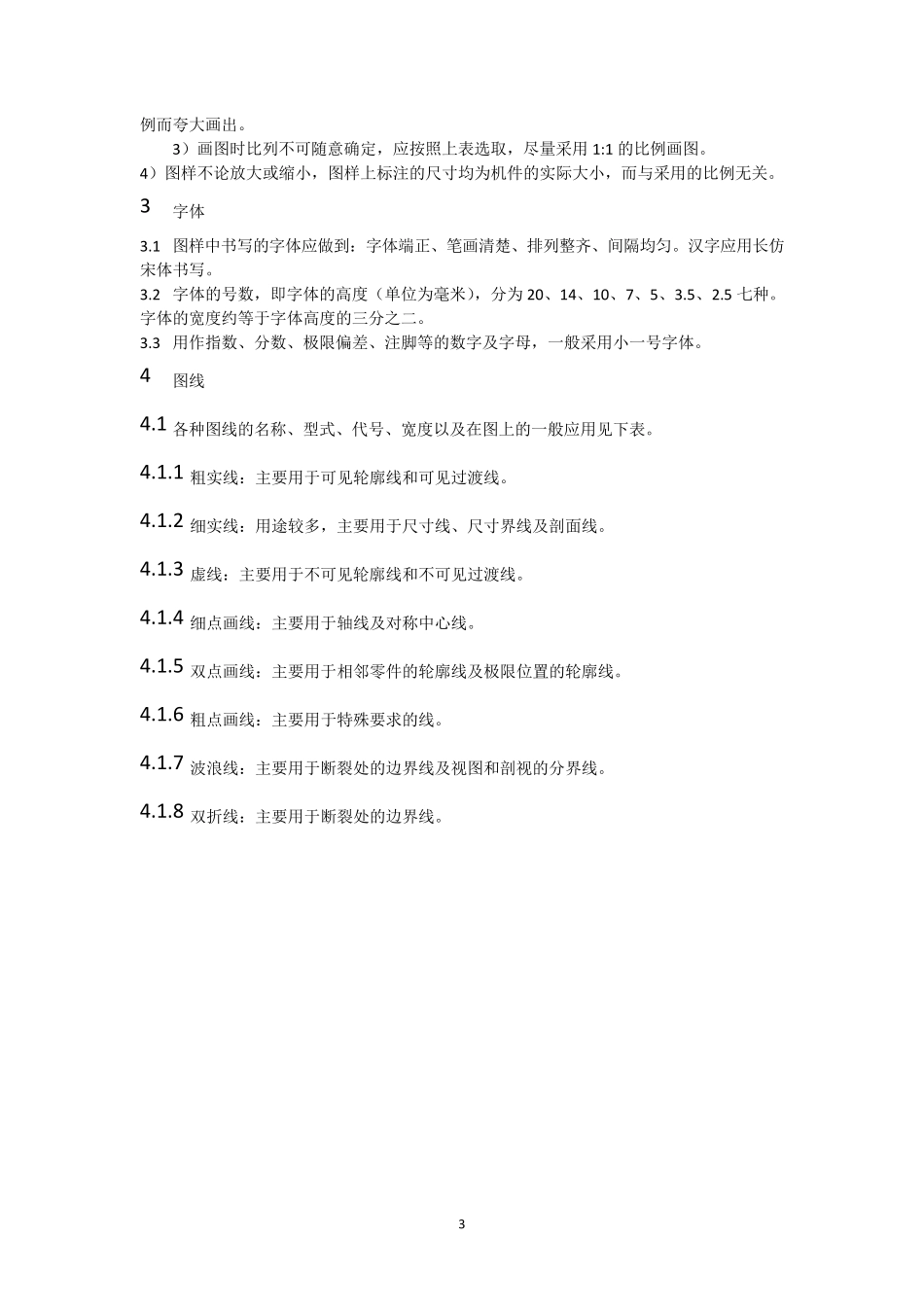

1 机械制图基本知识 一、 培训范围 本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。 二、 培训目的 了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项，能够读懂基本的零件图、装配图，以及绘制简单的零件图。 三、 培训内容 1 图纸幅面 1.1 绘制图样时，应优先采用下表中规定的图号，各图号幅面按约二分之一的关系递减。 1.2 图纸应画有图框，其格式如图2、图3、图4、图5 所示，图2、图3 为留有装订边的图框格式，图4、图5 为不留装订边的图框格式。在图纸上必须用粗实线画出图框。 1.3 为了绘制的图样便于查阅和管理，每张图纸都必须有标题栏。 标题栏应位于图框的右下角， 看图方向应与标题栏方向一致。标题栏一般由更改区、签字区、名称及代号区、其他区组成，也可按实际需要增加或减少。 1.4 在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方，按由下而上的顺序填写。明细栏一般由序号、代号、名称、数 量 、材 料 、质 量 (单件、总 计 )、分区、备 注等组成，也可按实际需要增加或减少。 2 2 比例 2.1 绘制图样时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。 2.2 绘制图样一般采用下表中规定的比例。 2.3 注意： 1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。当某个视图需要采用不同的比例时，必须另行标注。 2）当图纸中孔的直径或板的厚度等于或小于 2m m 以及斜度和锥度较小时，可不按比 3 例而夸大画出。 3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1 的比例画图。 4）图样不论放大或缩小，图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。 3 字体 3.1 图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。汉字应用长仿宋体书写。 3.2 字体的号数，即字体的高度（单位为毫米），分为20、14、10、7、5、3.5、2.5 七种。字体的宽度约等于字体高度的三分之二。 3.3 用作指数、分数、极限偏差、注脚等的数字及字母，一般采用小一号字体。 4 图线 4.1 各种图线的名称、型式、代号、宽度以及在图上的一般应用见下表。 4.1.1 粗实线：主要用于可见轮廓线和可见过渡线。 4.1.2 细实线：用途较多，主要用于尺寸线、尺寸界线及剖面...
