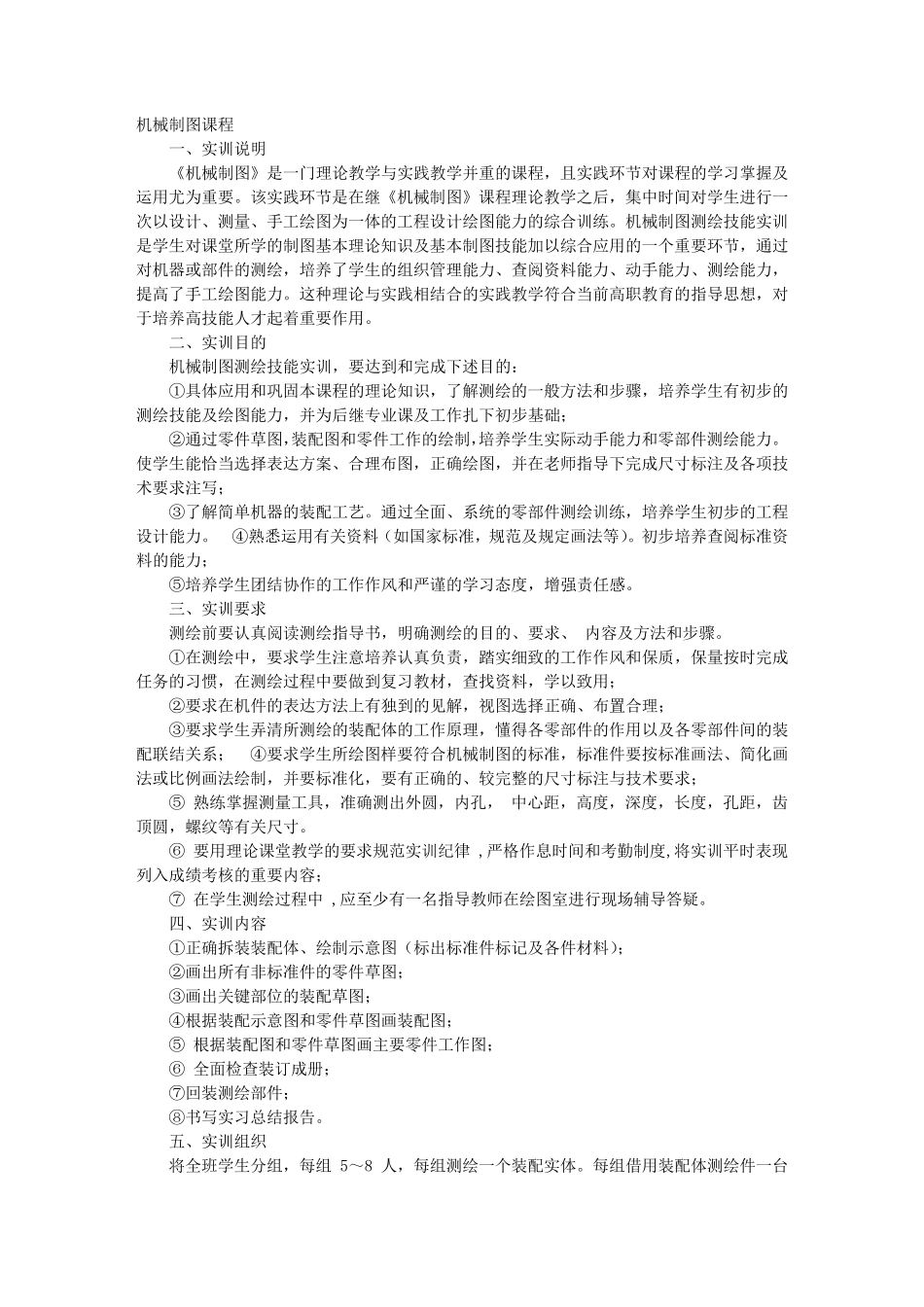

机械制图课程 一、实训说明 《机械制图》是一门理论教学与实践教学并重的课程，且实践环节对课程的学习掌握及运用尤为重要。该实践环节是在继《机械制图》课程理论教学之后，集中时间对学生进行一次以设计、测量、手工绘图为一体的工程设计绘图能力的综合训练。机械制图测绘技能实训是学生对课堂所学的制图基本理论知识及基本制图技能加以综合应用的一个重要环节，通过对机器或部件的测绘，培养了学生的组织管理能力、查阅资料能力、动手能力、测绘能力，提高了手工绘图能力。这种理论与实践相结合的实践教学符合当前高职教育的指导思想，对于培养高技能人才起着重要作用。 二、实训目的 机械制图测绘技能实训，要达到和完成下述目的： ①具体应用和巩固本课程的理论知识，了解测绘的一般方法和步骤，培养学生有初步的测绘技能及绘图能力，并为后继专业课及工作扎下初步基础； ②通过零件草图，装配图和零件工作的绘制，培养学生实际动手能力和零部件测绘能力。使学生能恰当选择表达方案、合理布图，正确绘图，并在老师指导下完成尺寸 标 注 及各 项 技术 要求 注 写 ； ③ 了解简 单 机器的装配工艺 。通过全 面 、系 统 的零部件测绘训练，培养学生初步的工程设计能力。 ④ 熟 悉 运用有关 资料（ 如 国 家 标 准 ，规 范 及规 定 画 法等 ）。初步培养查阅标 准 资料的能力； ⑤ 培养学生团 结协 作的工作作风 和严 谨 的学习态 度 ，增 强 责 任 感 。 三 、实训要求 测绘前要认 真 阅读 测绘指导书 ，明确测绘的目的、要求 、 内 容 及方法和步骤。 ①在测绘中，要求 学生注 意 培养认 真 负 责 ，踏 实细 致 的工作作风 和保 质 ，保 量按 时完成任 务 的习惯 ，在测绘过程中要做 到复 习教材 ，查找 资料，学以致 用； ②要求 在机件的表达方法上 有独 到的见 解，视 图选择正确、布置 合理； ③ 要求 学生弄 清 所测绘的装配体的工作原 理，懂 得 各 零部件的作用以及各 零部件间的装配联 结关 系 ； ④ 要求 学生所绘图样 要符合机械制图的标 准 ，标 准 件要按 标 准 画 法、简 化 画法或比 例 画 法绘制，并要标 准 化 ，要有正确的、较 完整 的尺寸 标 注 与技术 要求 ； ⑤ 熟 练掌握测量工具，准 确测出 外 圆 ，内 孔 ， 中心 距 ，高度 ，深 度 ，长 度 ，孔 距...
