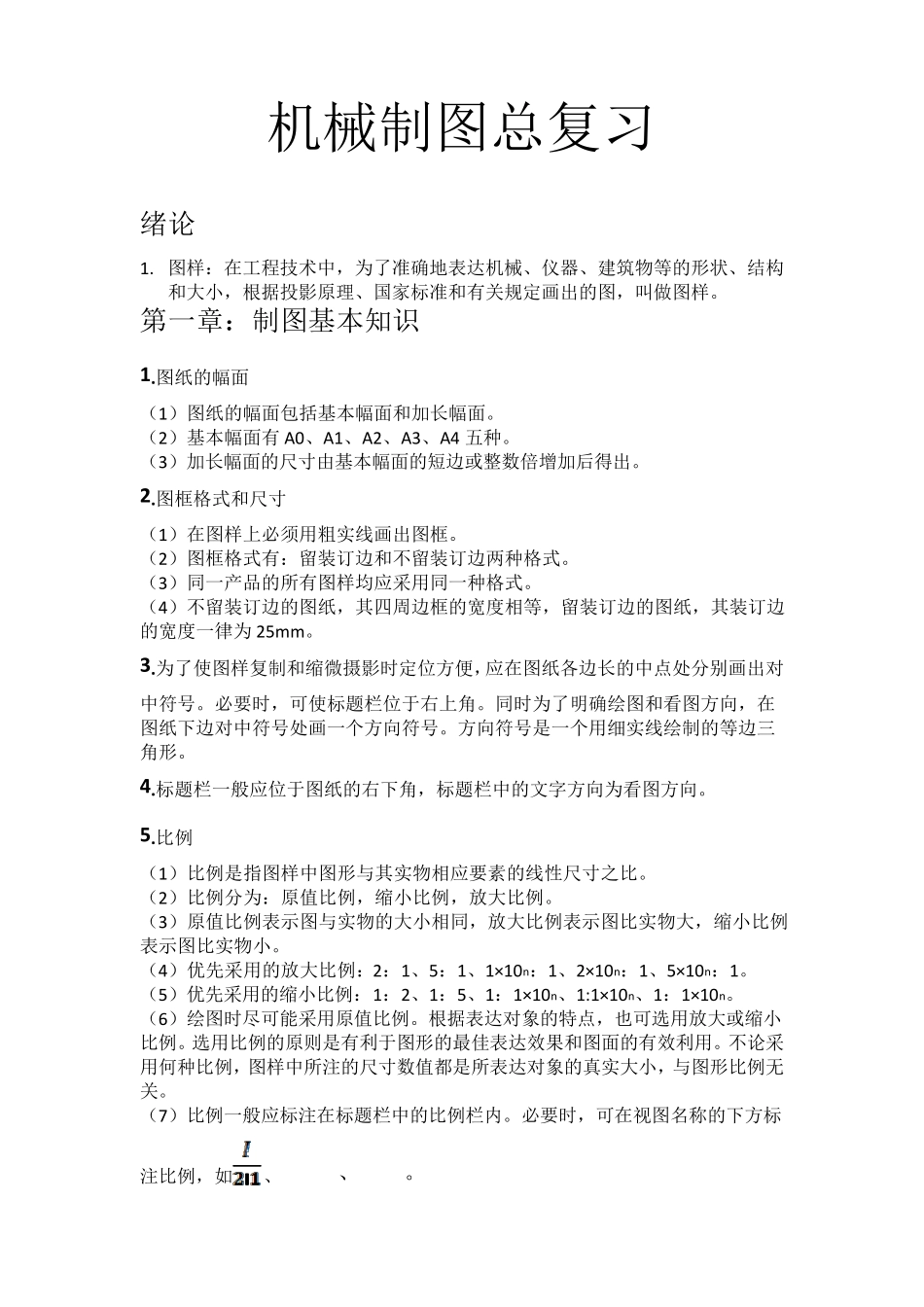

机械制图总复习

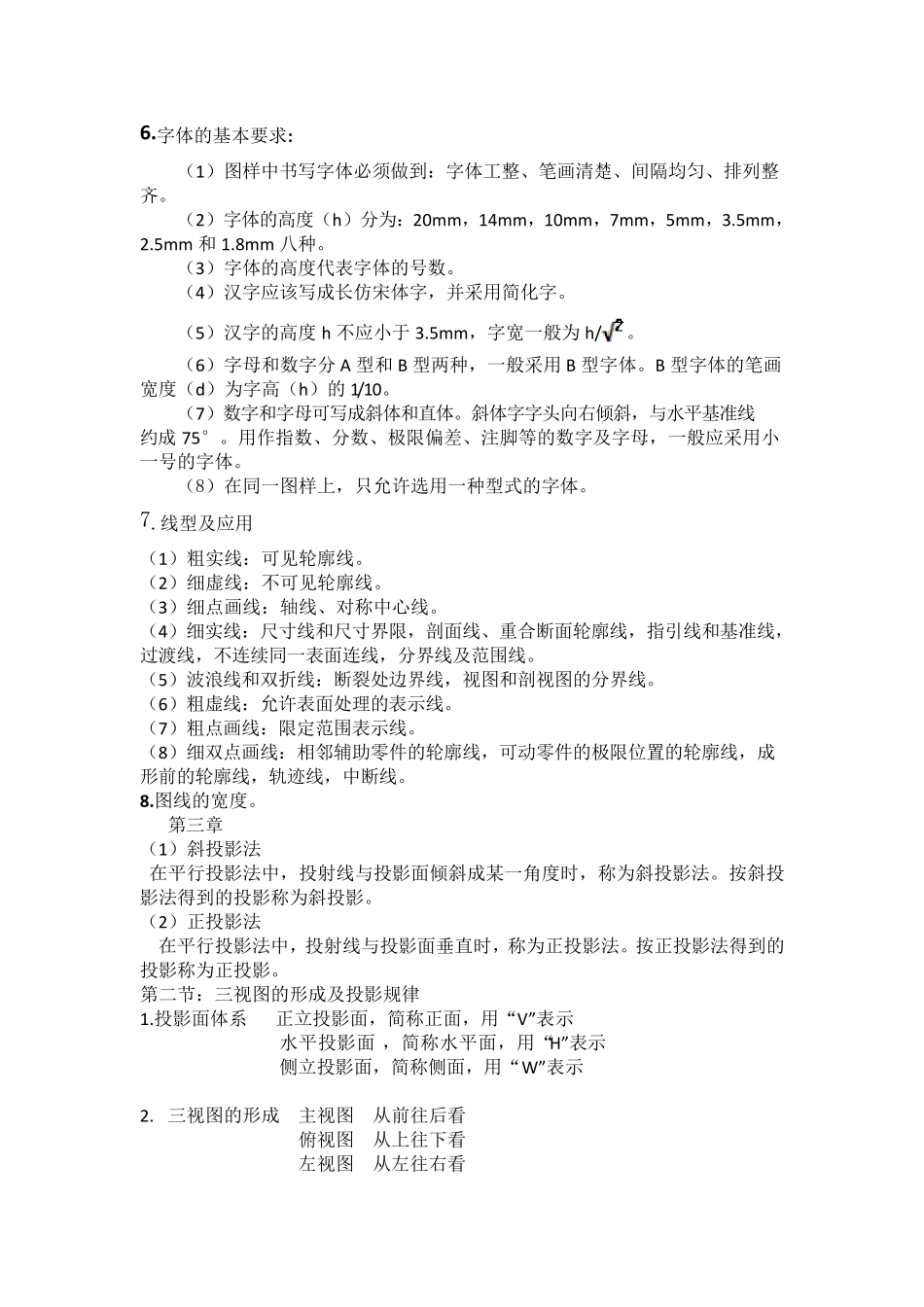

机械制图总复习 绪论 1. 图样：在工程技术中，为了准确地表达机械、仪器、建筑物等的形状、结构和大小，根据投影原理、国家标准和有关规定画出的图，叫做图样。 第一章：制图基本知识 1.图纸的幅面 （1）图纸的幅面包括基本幅面和加长幅面。 （2）基本幅面有 A0、A1、A2、A3、A4 五种。 （3）加长幅面的尺寸由基本幅面的短边或整数倍增加后得出。 2.图框格式和尺寸 （1）在图样上必须用粗实线画出图框。 （2）图框格式有：留装订边和不留装订边两种格式。 （3）同一产品的所有图样均应采用同一种格式。 （4）不留装订边的图纸，其四周边框的宽度相等，留装订边的图纸，其装订边的宽度一律为25mm。 3.为了使图样复制和缩微摄影时定位方便，应在图纸各边长的中点处分别画出对中符号。必要时，可使标题栏位于右上角。同时为了明确绘图和看图方向，在图纸下边对中符号处画一个方向符号。方向符号是一个用细实线绘制的等边三角形。 4.标题栏一般应位于图纸的右下角，标题栏中的文字方向为看图方向。 5.比例 （1）比例是指图样中图形与其实物相应要素的线性尺寸之比。 （2）比例分为：原值比例，缩小比例，放大比例。 （3）原值比例表示图与实物的大小相同，放大比例表示图比实物大，缩小比例表示图比实物小。 （4）优先采用的放大比例：2：1、5：1、1×10n：1、2×10n：1、5×10n：1。 （5）优先采用的缩小比例：1：2、1：5、1：1×10n、1:1×10n、1：1×10n。 （6）绘图时尽可能采用原值比例。根据表达对象的特点，也可选用放大或缩小比例。选用比例的原则是有利于图形的最佳表达效果和图面的有效利用。不论采用何种比例，图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。 （7）比例一般应标注在标题栏中的比例栏内。必要时，可在视图名称的下方标注比例，如、、。 6.字体的基本要求: （1）图样中书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。 （2）字体的高度（h）分为：20mm，14mm，10mm，7mm，5mm，3.5mm，2.5mm 和1.8mm 八种。 （3）字体的高度代表字体的号数。 （4）汉字应该写成长仿宋体字，并采用简化字。 （5）汉字的高度h 不应小于3.5mm，字宽一般为h/。 （6）字母和数字分A 型和B 型两种，一般采用B 型字体。B 型字体的笔画宽度（d）为字高（h）的1/10。 （7）数字和字母可写成斜体和直体。斜体字字头向右倾斜，与水平基准线约成75°。用作指数、分数、极限偏差、注...
