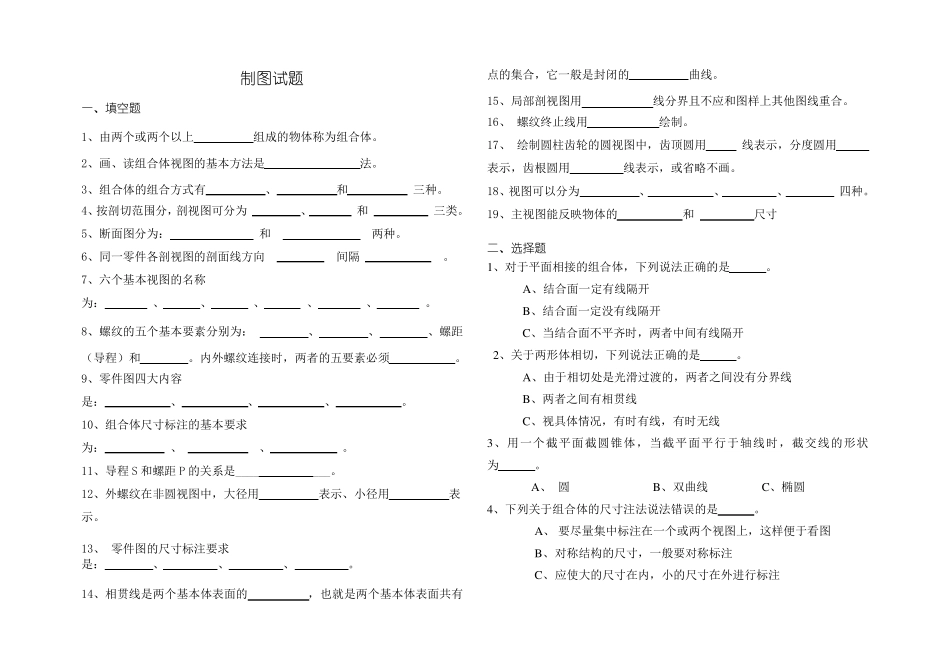

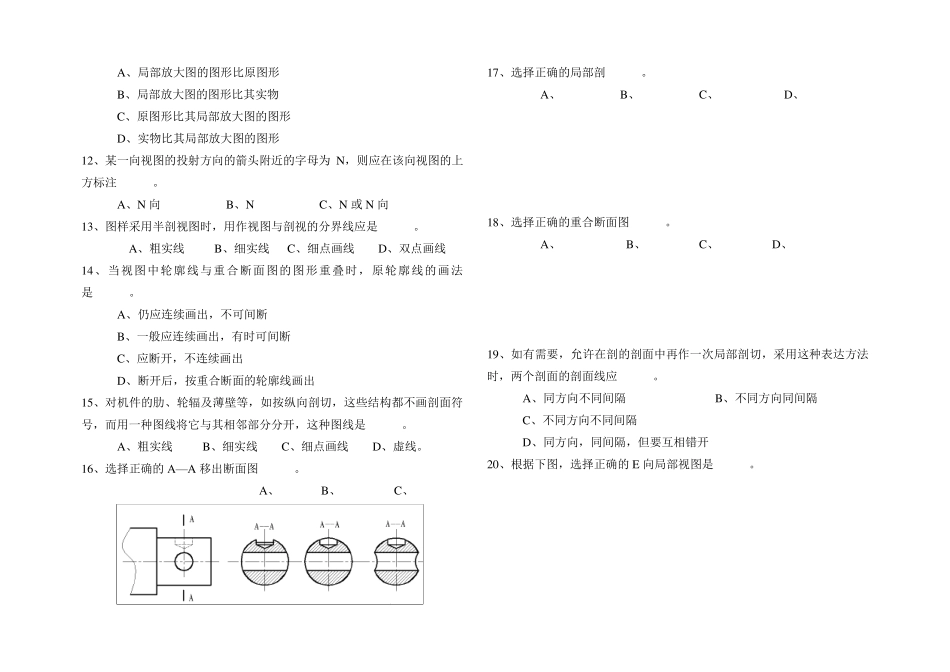

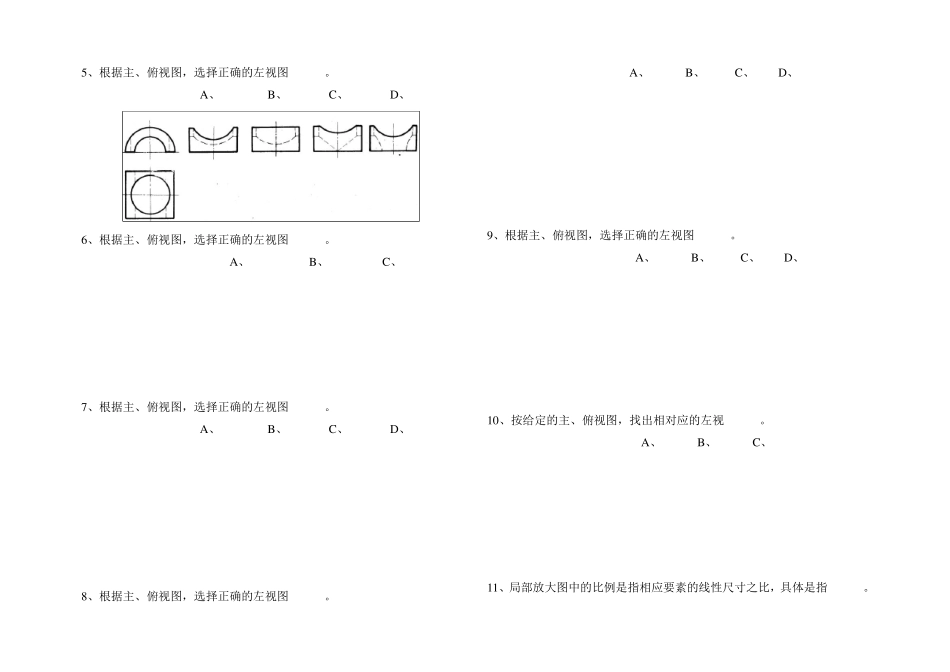

制图试题 一、填空题 1、由两个或两个以上 组成的物体称为组合体。 2、画、读组合体视图的基本方法是 法。 3、组合体的组合方式有 、 和 三种。 4、按剖切范围分，剖视图可分为 、 和 三类。 5、断面图分为： 和 两种。 6、同一零件各剖视图的剖面线方向 间隔 。 7、六个基本视图的名称为： 、 、 、 、 、 。 8、螺纹的五个基本要素分别为： 、 、 、螺距（导程）和 。内外螺纹连接时，两者的五要素必须 。 9、零件图四大内容是： 、 、 、 。 10、组合体尺寸标注的基本要求为： 、 、 。 11、导程 S 和螺距 P 的关系是____ ___。 12、外螺纹在非圆视图中，大径用 表示、小径用 表示。 13、 零件图的尺寸标注要求是： 、 、 、 。 14、相贯线是两个基本体表面的 ，也就是两个基本体表面共有点的集合，它一般是封闭的 曲线。 15、局部剖视图用 线分界且不应和图样上其他图线重合。 16、 螺纹终止线用 绘制。 17、 绘制圆柱齿轮的圆视图中，齿顶圆用 线表示，分度圆用 表示，齿根圆用 线表示，或省略不画。 18、视图可以分为 、 、 、 四种。 19、主视图能反映物体的 和 尺寸 二、选择题 1、对于平面相接的组合体，下列说法正确的是 。 A、结合面一定有线隔开 B、结合面一定没有线隔开 C、当结合面不平齐时，两者中间有线隔开 2、关于两形体相切，下列说法正确的是 。 A、由于相切处是光滑过渡的，两者之间没有分界线 B、两者之间有相贯线 C、视具体情况，有时有线，有时无线 3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为 。 A、 圆 B、双 曲线 C、椭 圆 4、下列关于组合体的尺寸注法说法错 误 的是 。 A、 要尽 量 集中标注在一个或两个视图上，这 样便 于看 图 B、 对称结构 的尺寸，一般要对称标注 C、 应使 大的尺寸在内，小的尺寸在外进 行标注 5、根据主、俯视图，选择正确的左视图 。 A、 B、 C、 D、 6、根据主、俯视图，选择正确的左视图 。 A、 B、 C、 7、根据主、俯视图，选择正确的左视图 。 A、 B、 C、 D、 8、根据主、俯视图，选择正确的左视图 。 A、 B、 C、 D、 9、根据主、俯视图，选择正确的左视图 。 A、 B、 C、 D、 10、按给定的主、俯视图，找出相对应的左视 。 A、 B、 C、 11、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指 。...
