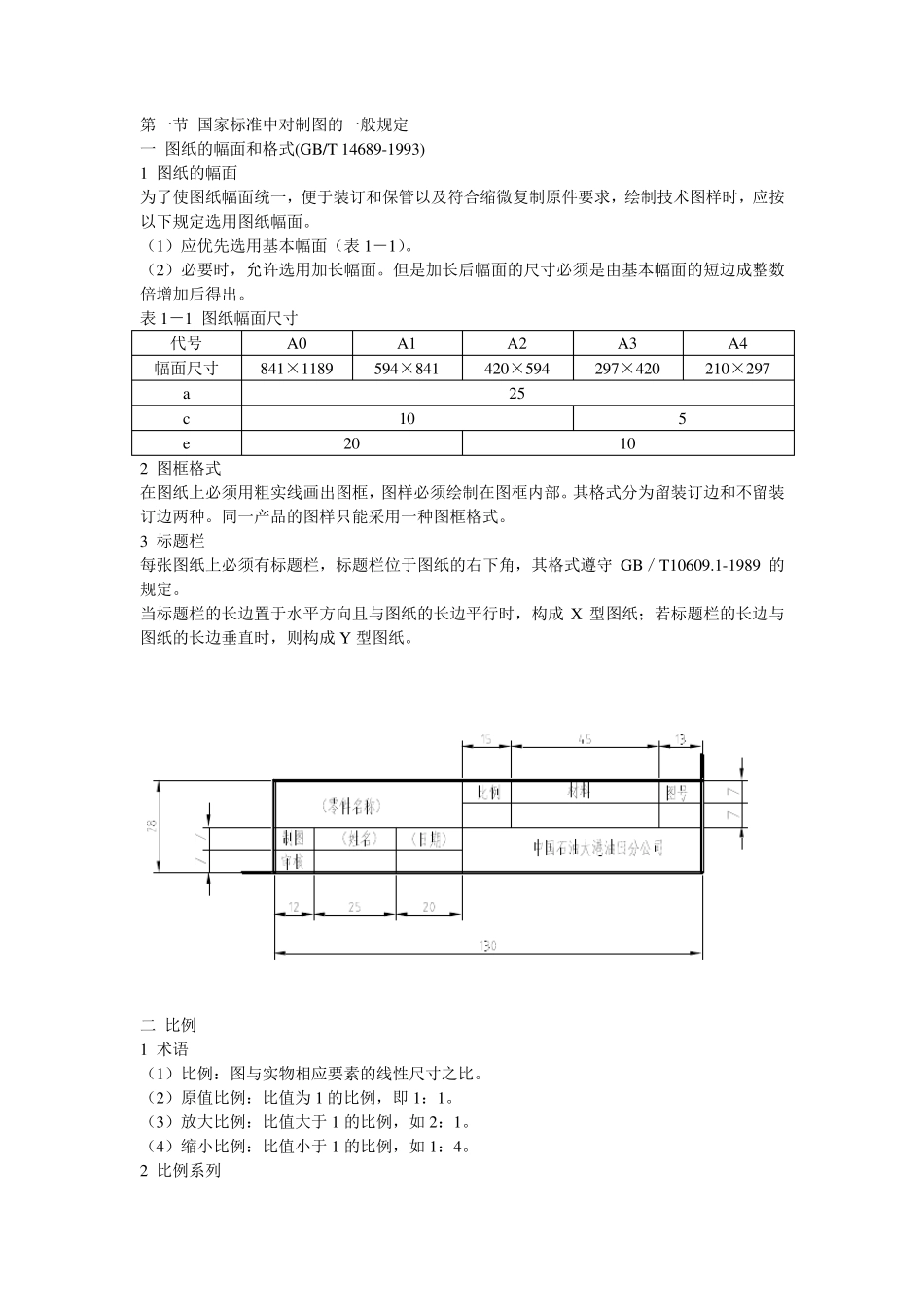

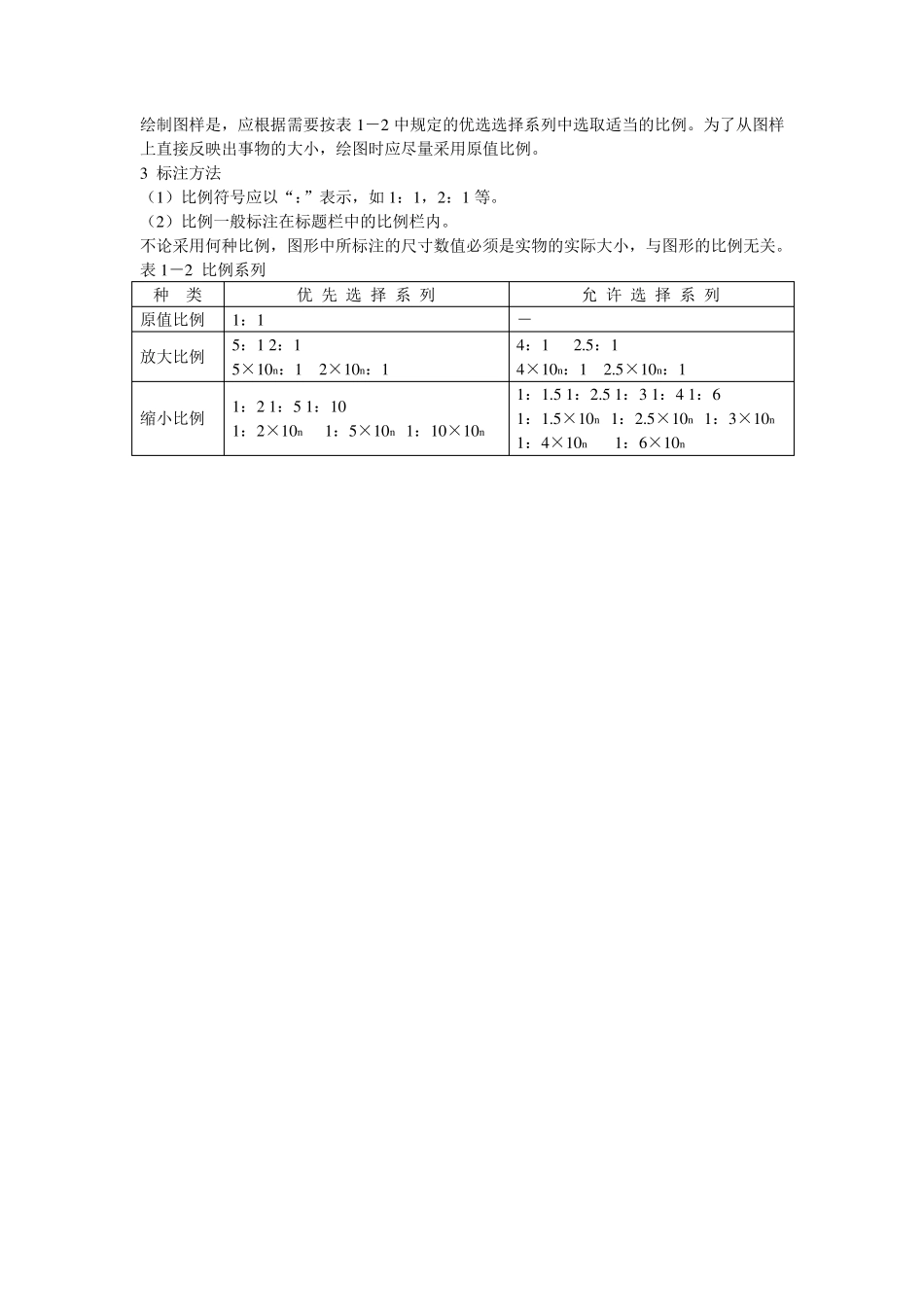

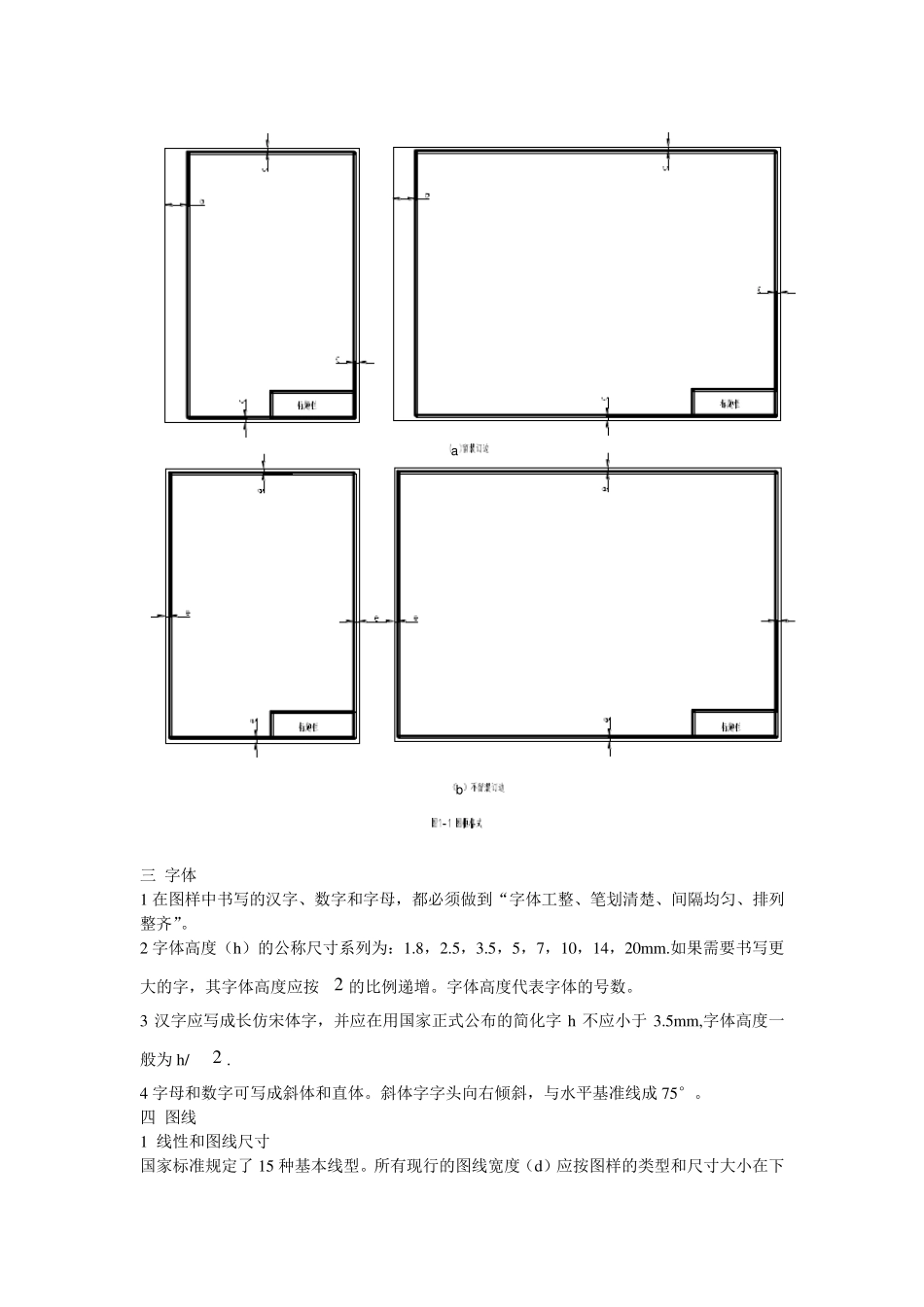

第一节 国家标准中对制图的一般规定 一 图纸的幅面和格式(GB/T 14689-1993) 1 图纸的幅面 为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。 （1）应优先选用基本幅面（表1－1）。 （2）必要时，允许选用加长幅面。但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出。 表1－1 图纸幅面尺寸 代号 A0 A1 A2 A3 A4 幅面尺寸 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10 2 图框格式 在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。其格式分为留装订边和不留装订边两种。同一产品的图样只能采用一种图框格式。 3 标题栏 每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守 GB／T10609.1-1989 的规定。 当标题栏的长边置于水平方向且与图纸的长边平行时，构成X 型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y 型图纸。 二 比例 1 术语 （1）比例：图与实物相应要素的线性尺寸之比。 （2）原值比例：比值为1 的比例，即 1：1。 （3）放大比例：比值大于1 的比例，如 2：1。 （4）缩小比例：比值小于1 的比例，如 1：4。 2 比例系列 绘制图样是，应根据需要按表1 －2 中规定的优选选择系列中选取适当的比例。为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。 3 标注方法 （1 ）比例符号应以“：”表示，如1 ：1 ，2 ：1 等。 （2 ）比例一般标注在标题栏中的比例栏内。 不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。 表1 －2 比例系列 种 类 优 先 选 择 系 列 允 许 选 择 系 列 原值比例 1 ：1 － 放大比例 5 ：1 2 ：1 5 ×1 0 n ：1 2 ×1 0 n ：1 4 ：1 2 .5 ：1 4 ×1 0 n ：1 2 .5 ×1 0 n ：1 缩小比例 1 ：2 1 ：5 1 ：1 0 1 ：2 ×1 0 n 1 ：5 ×1 0 n 1 ：1 0 ×1 0 n 1 ：1 .5 1 ：2 .5 1 ：3 1 ：4 1 ：6 1 ：1 .5 ×1 0 n 1 ：2 .5 ×1 0 n 1 ：3 ×1 0 n 1 ：4 ×1 0 n 1 ：6 ×1 0 n ab三 字体 1 在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”。 2 字体高度（h）的公称尺寸系列为：1.8，2.5，3.5，5，7，10，...
