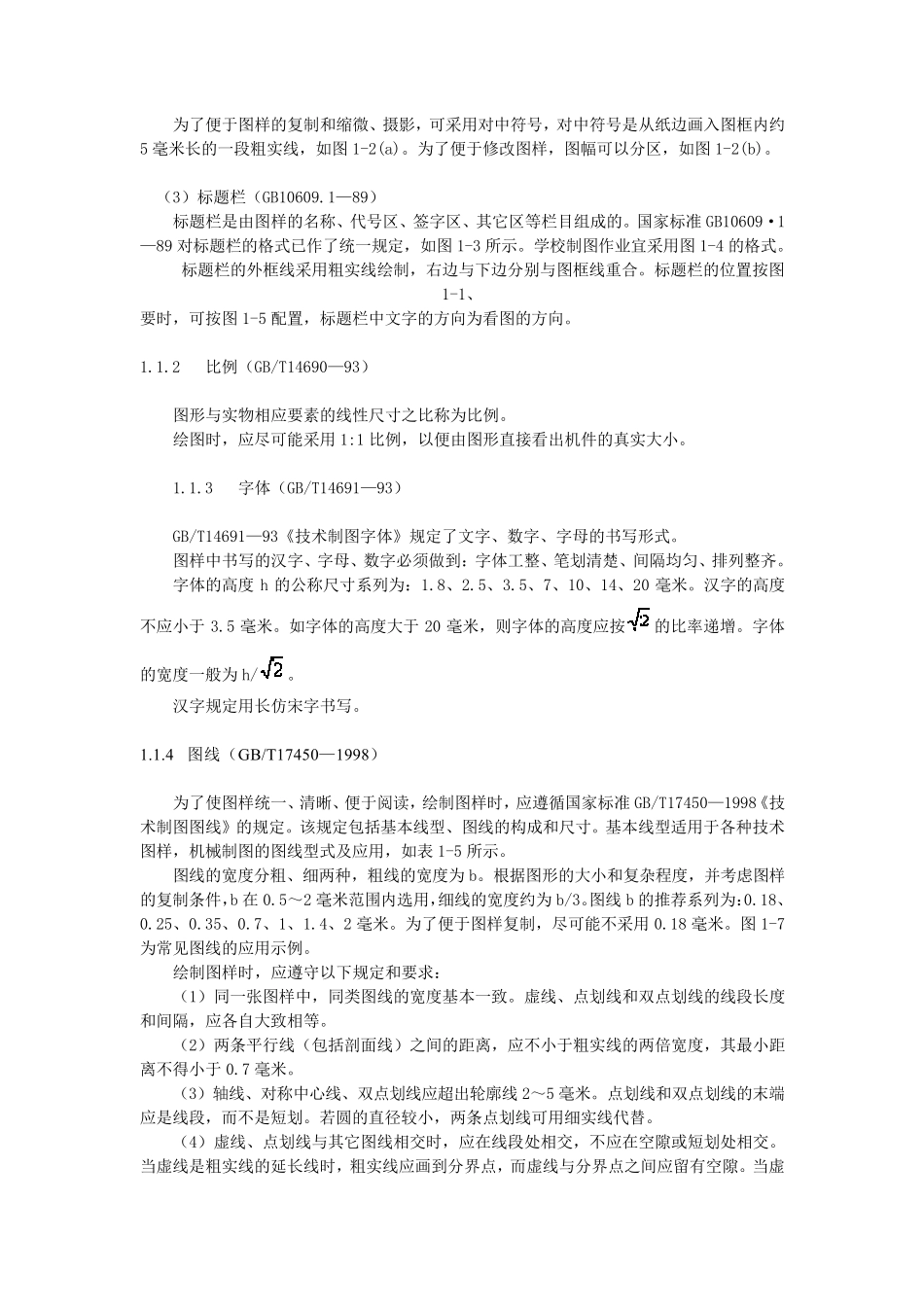

一. 本课程的性质和任务 准确地表达物体的形状、尺寸及其技术要求的图形,称为图样。 工程界的技术语言。 工程技术人员必须掌握这种技术语言,具备画图和看图的能力,也应该具备计算机绘图的能力。因此,作为培养高级工程科学技术人员的高等工科院校,在教学中把“机械制图”作为一门重要的技术基础课。“机械制图”课程的主要任务和要求是: 1.学会用正投影理论并遵照国家《技术制图与机械制图标准》的规定,绘制和阅读机 械图样的技能。 2.培养学生空间想象能力、分析能力和对空间形体的表达能力。 3.培养学生自学能力、分析和解决问题的能力、创造能力和审美能力等;初步掌握机 械设计和机械制造的基础知识;为学习后续课程打下必要的基础。 4.培养学生认真负责的工作态度和严谨细致的工作作风。 二. 本课程的学习方法 1.认真听课及复习,掌握和领会空间想象、画图及读图的基本原理和方法。 2.认真完成作业。只有通过作业的实践,才能牢牢掌握图学的基本原理,熟悉形体分 析、线面分析和结构分析等方法的应用,提高动手能力。 3.瞄准新方向、钻研新技术。特别对于计算机绘图的知识,应在本课程学习了其初步 知识后,在通过自学或选修相关课程而加深了解和掌握。 4.不断改进学习方法,提高学习效率,锻炼自学能力和独立工作能力。 第 一章 制图的基本知识和技能 本章 重点介绍:国家标准《机械制图》与《技术制图》中的有关规定;绘图工具及仪器的使用;几何图形及平面曲线的作图;平面图形的尺寸分析、绘图方法等。 1.1 国家标准《技术制图与机械制图》的基本规定 对图样的格式、画法、尺寸标注、有关代(符)号作统一的规定。设计和生产部门必须严格遵守国家标准《技术制图与机械制图》的统一规定,认真执行国家标准。 国家标准简称“国标”,代号为“GB”。 1.1.1 图纸幅面与格式(GB/T14689—93) (1)图纸幅面尺寸 为了便于图样的绘制、使用和管理,绘制图样时,应优先采用表 1-1中规定的基本幅面。 (2)图框格式 图框线必须用粗实线绘制。有留装订边和不留装订边两种格式,如图1-1所示。同一产品的图样应采用同一种图框格式。 为了便于图样的复制和缩微、摄影,可采用对中符号,对中符号是从纸边画入图框内约5 毫米长的一段粗实线,如图1-2(a)。为了便于修改图样,图幅可以分区,如图1-2(b)。 (3)标题栏(GB10609.1—89) 标题栏是由图样的名称、代号区、签字区、其它区等栏目组成的...
