机械制图标准螺纹及螺纹紧固件画法

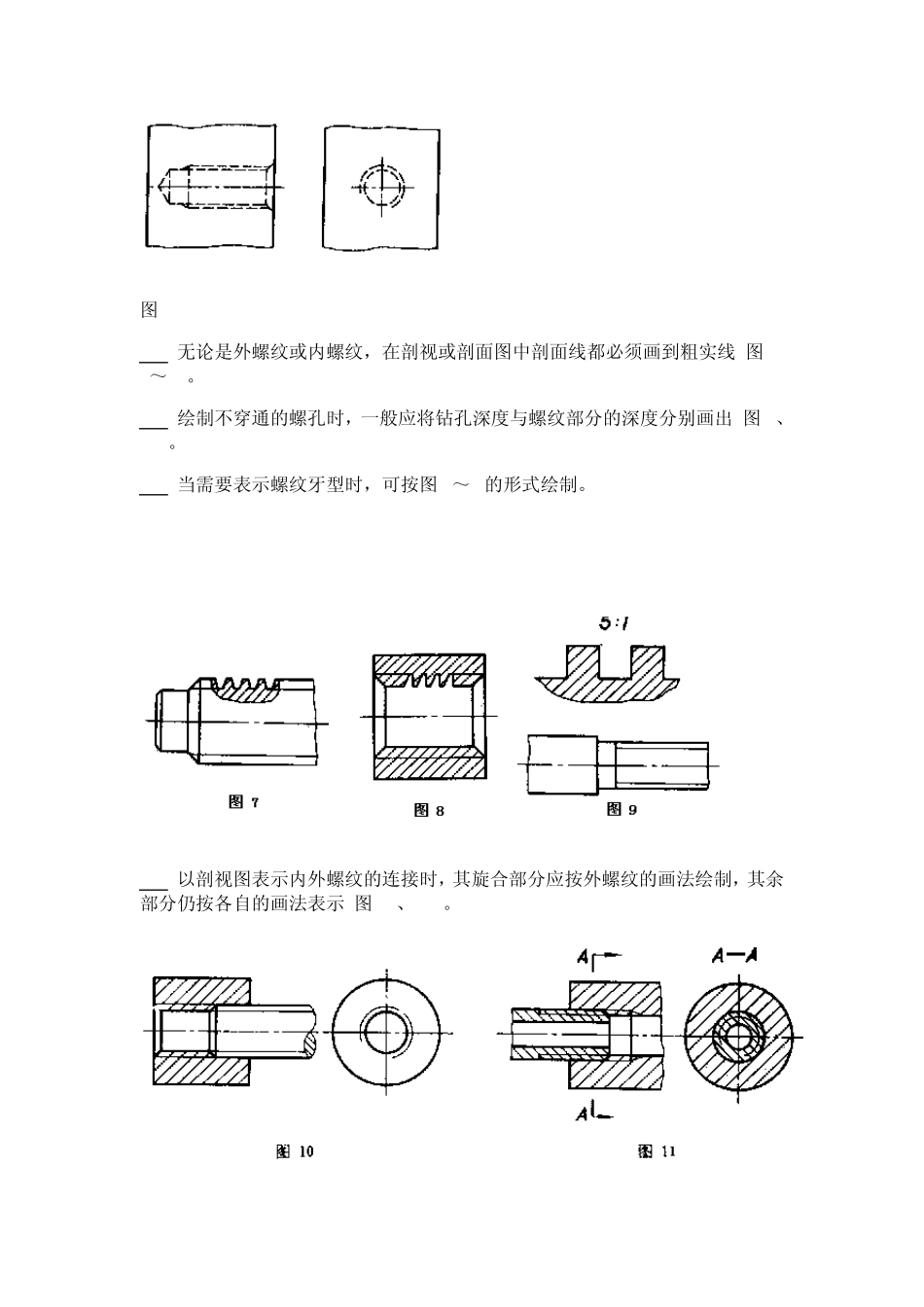

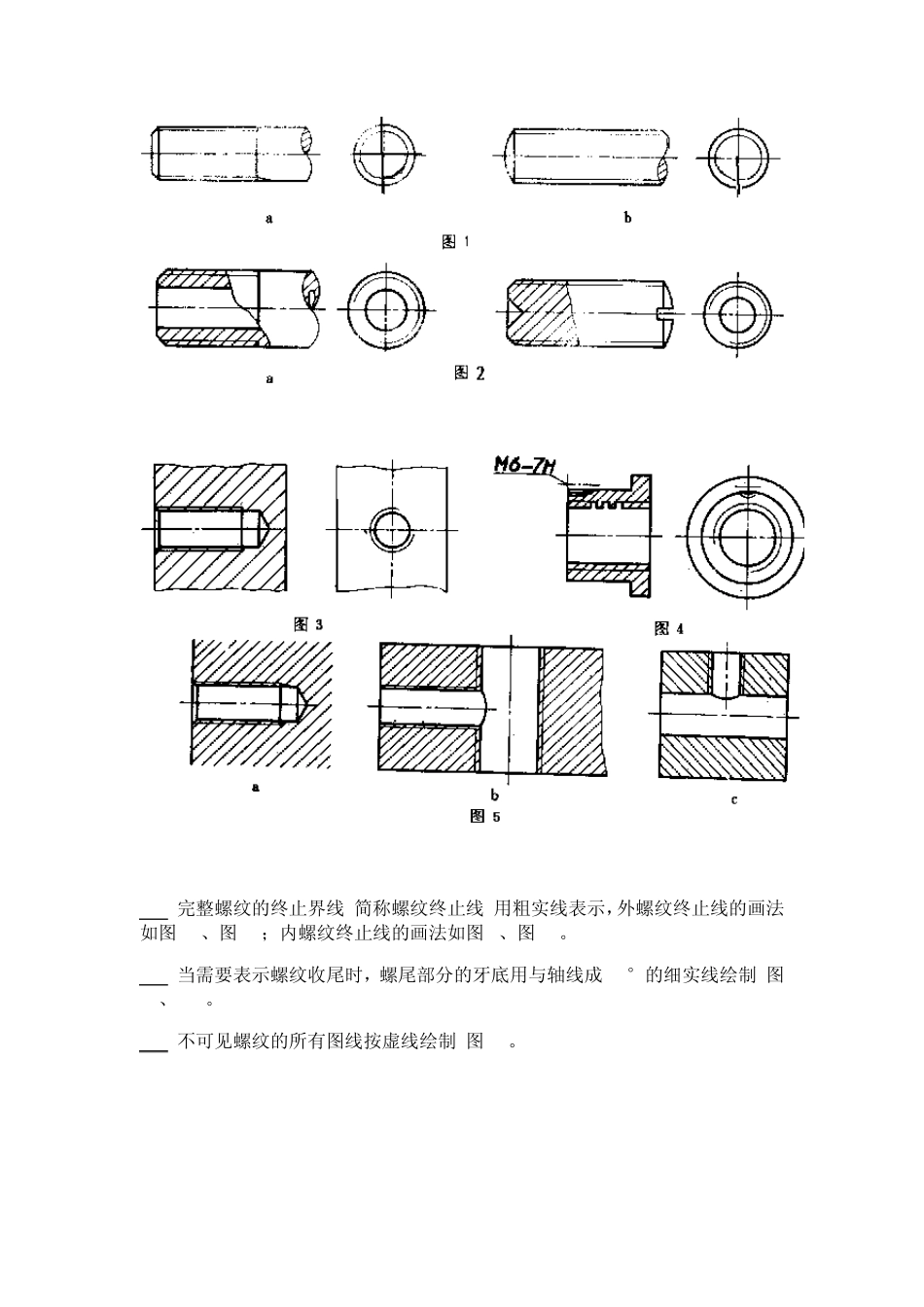

机械制图标准－机械制图--螺纹及螺纹紧固件画法 发布:admin | 发布时间: 2010 年8 月23 日 中华人民共和国国家标准 UDC 621.71:744 机械制图 .4:621.88 螺纹及螺纹紧固件画法 GB 4459.1-84 Mechanical drawings 代替GB 133-74 Conventional representation of screw threads and threaded parts 1 引言 1.1 本标准规定了在机械图样中表示螺纹及螺纹紧固件的画法。 1.2 本标准等效采用国际标准ISO6410-1981《技术制图--螺纹的习惯表示法》。 1.3 与本标准有关的国家标准： GB 4457.4-84《机械制图 图线》 GB 192-81《普通螺纹 基本牙型》 GB 193-81《普通螺纹 直径与螺距系列》 GB 196-81《普通螺纹 基本尺寸》 GB 2515-81《普通螺纹 术语》 GB 784-65《梯形螺纹》 2 螺纹的画法 2.1 螺纹的牙顶用粗实线表示；牙底用细实线表示，在螺杆的倒角或倒圆部分也应画出。在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约 3/4圈，此时轴或孔上的倒角省略不画(图1～3)。 在垂直于螺纹轴线的投影面的视图中，需要表示部分螺纹时，螺纹的牙底线也应适当地空出一段距离，如图4所示。 2.2 完整螺纹的终止界线(简称螺纹终止线)用粗实线表示，外螺纹终止线的画法如图1a、图2a；内螺纹终止线的画法如图3、图5a。 2.3 当需要表示螺纹收尾时，螺尾部分的牙底用与轴线成30°的细实线绘制(图1a、5a)。 2.4 不可见螺纹的所有图线按虚线绘制(图6)。 图6 2.5 无论是外螺纹或内螺纹，在剖视或剖面图中剖面线都必须画到粗实线(图2～5)。 2.6 绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出(图3、5a)。 2.7 当需要表示螺纹牙型时，可按图7～9的形式绘制。 2.8 以剖视图表示内外螺纹的连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示(图10、11)。 3 螺纹的标注方法 3.1 对于标准的螺纹应注出相应标准所规定的螺纹代号或标记(图12～15)。 3.2 英寸制的管螺纹、锥螺纹以及锥管螺纹允许沿用下表所列的符号标注，其注法如图16～19所示。 3.3 牙型、直径及螺距均符合标准，但极限偏差不符合标准的螺纹，除应注明螺纹代号外，还应注出极限尺寸。 例： 注：d2为外螺纹的中径，d为外螺纹的大径。 3.4 牙型符合标准，直径或螺距不符合标准的螺纹，应在牙型符号前加注“特”字，必要时也可注出极限尺寸。 例： 3.1 绘制非标准牙型的螺纹时，...
