机械制图模拟习题

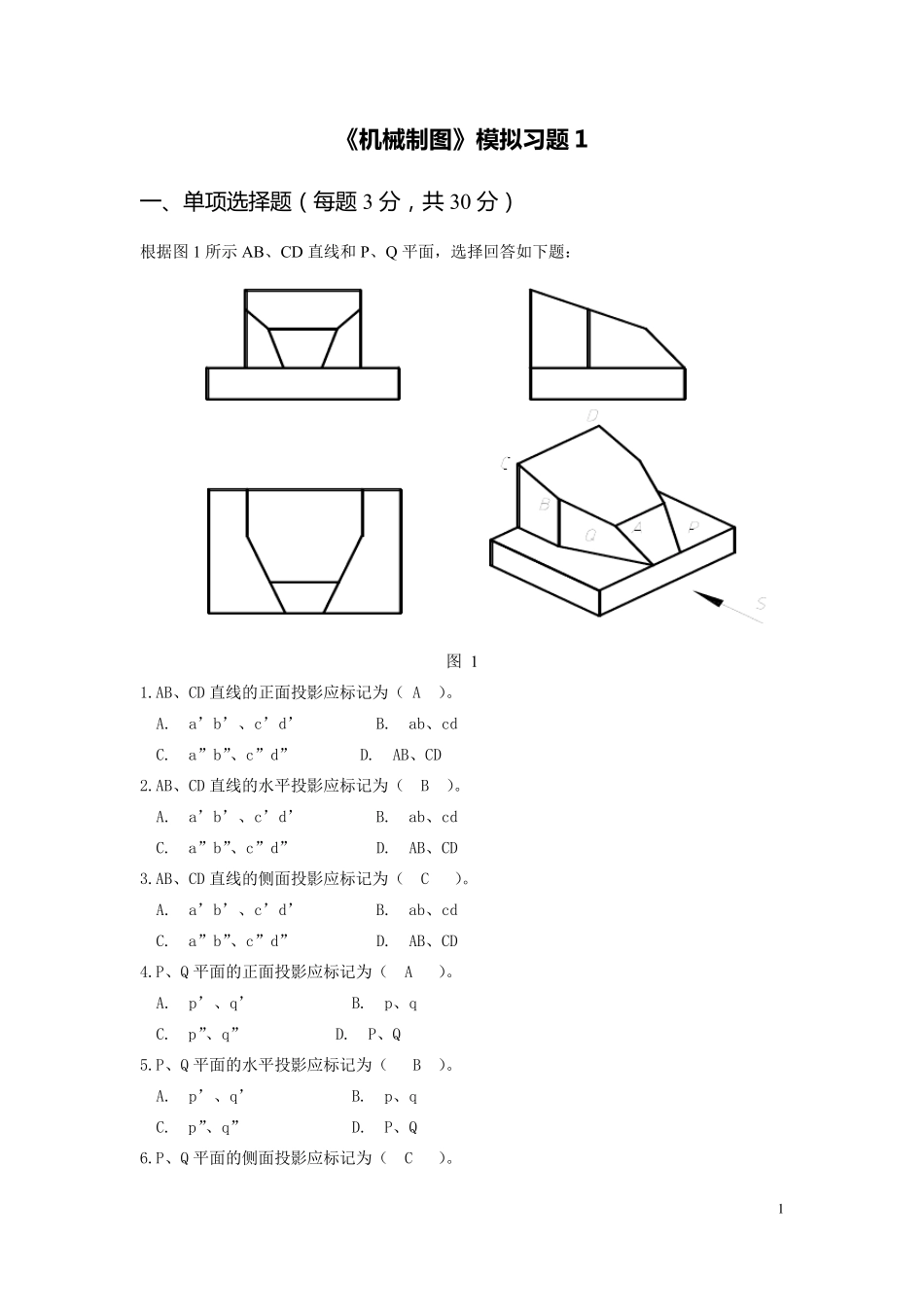

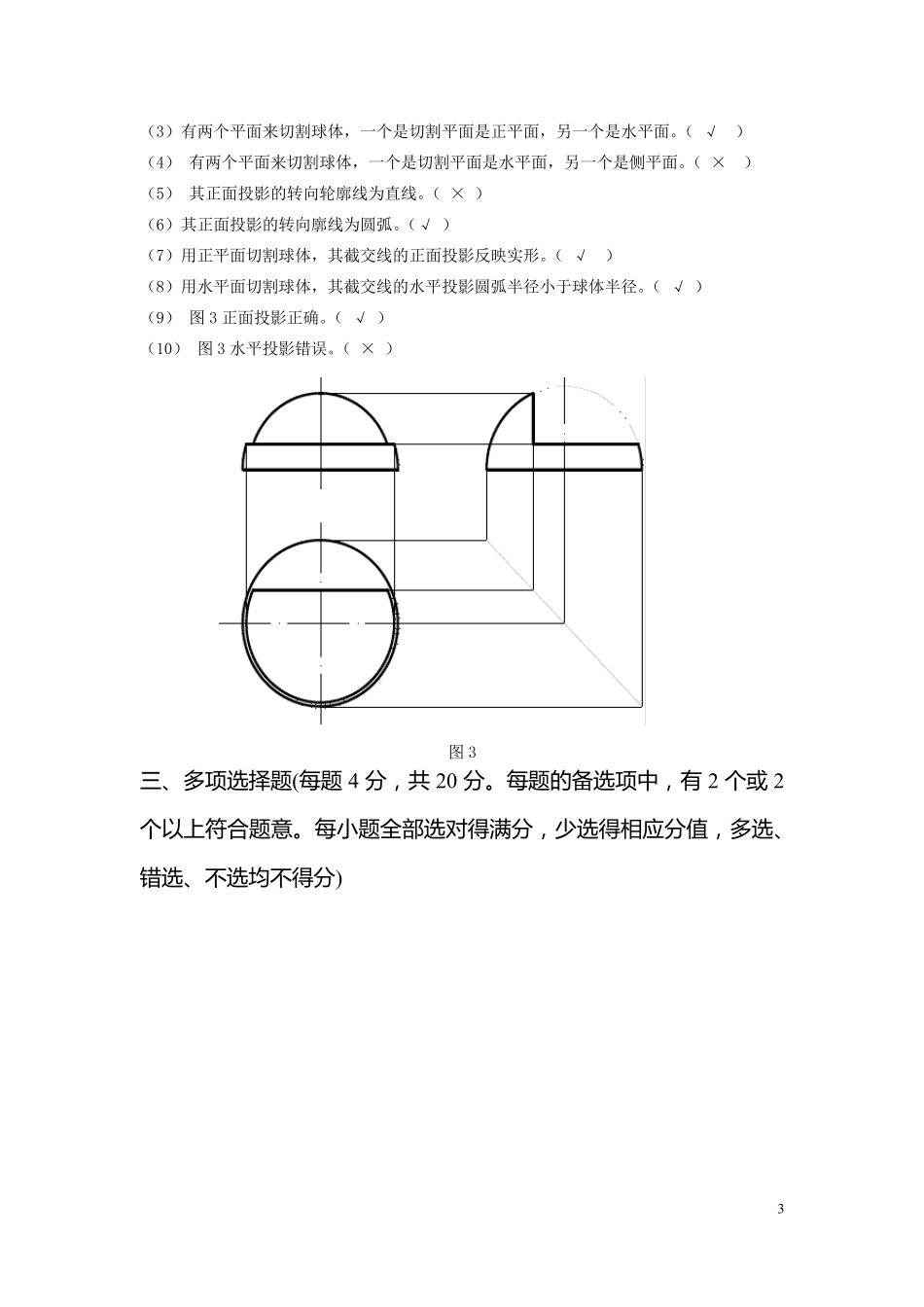

1 《机械制图》模拟习题 1 一 、单项选择题（每题 3 分，共 30 分） 根据图1 所示AB、CD 直线和P、Q 平面，选择回答如下题： 图 1 1.AB、CD 直线的正面投影应标记为（ A ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD 2.AB、CD 直线的水平投影应标记为（ B ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD 3.AB、CD 直线的侧面投影应标记为（ C ）。 A. a’b’、c’d’ B. ab、cd C. a”b”、c”d” D. AB、CD 4.P、Q 平面的正面投影应标记为（ A ）。 A. p’、q’ B. p、q C. p”、q” D. P、Q 5.P、Q 平面的水平投影应标记为（ B ）。 A. p’、q’ B. p、q C. p”、q” D. P、Q 6.P、Q 平面的侧面投影应标记为（ C ）。 2 A. p’、q’ B. p、q C. p”、q” D. P、Q 7.直线 AB 在三个投影面上的投影均不反映实长，因此称之为（ A ） A.一般位置直线或倾斜线 B. 正平线 C. 水平线 D. 侧平线 8.直线 CD 在侧面投影面上的投影有积聚性，因此称之为（ B ） A.一般位置直线或倾斜线 B. 侧垂线 C. 正平线 D. 水平线 9.平面 P 在（ B ）面上的投影反映实形，因此称之为水平面。 A. 正投影 B. 水平投影 C. 侧投影 D. 一般位置 10.平面 Q 的水平投影投影具有积聚性，因此称之为（ A ） A. 铅垂面 B. 正垂面 C. 侧垂面 D. 一般位置平面 二 、判断题（每题 2 分，共 20 分） 根据图 2 所示切割体的水平投影和侧面投影，判断(1)~(8)问题的正确与否，根据图 3，判断(9)~(10)问题的正确与否。 图 2 （1）其基本体是半个球体。（ √ ） （2）半球体的底面是水平面。（ √ ） 3 （3）有两个平面来切割球体，一个是切割平面是正平面，另一个是水平面。（ √ ） （4） 有两个平面来切割球体，一个是切割平面是水平面，另一个是侧平面。（ × ） （5） 其正面投影的转向轮廓线为直线。（ × ） （6）其正面投影的转向廓线为圆弧。（√ ） （7）用正平面切割球体，其截交线的正面投影反映实形。（ √ ） （8）用水平面切割球体，其截交线的水平投影圆弧半径小于球体半径。（ √ ） （9） 图 3 正面投影正确。（ √ ） （10） 图 3 水平投影错误。（ × ） 图 3 三 、多项选择题(每题 4 分，共 20 分。每题的备选项中，有 2...
