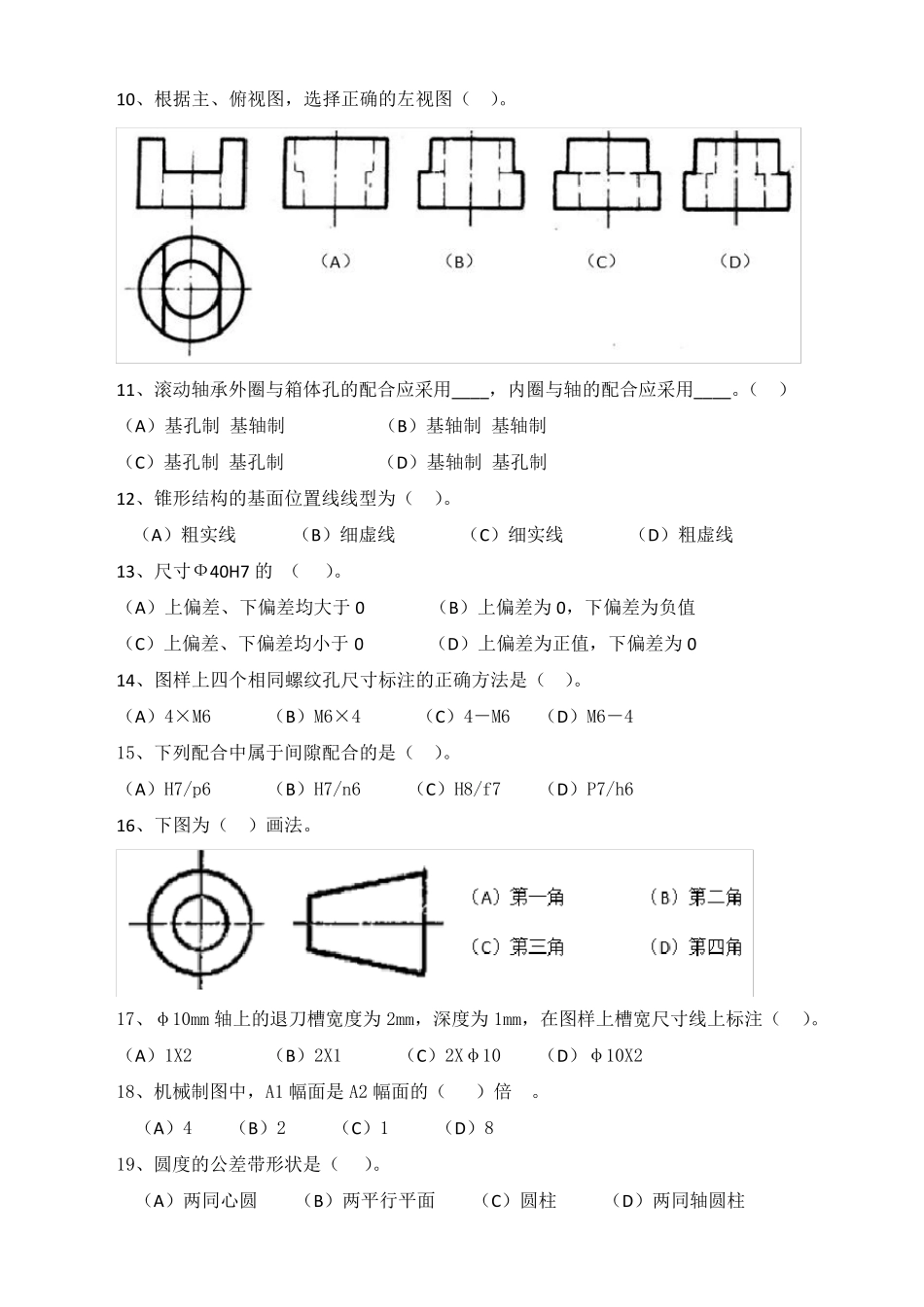

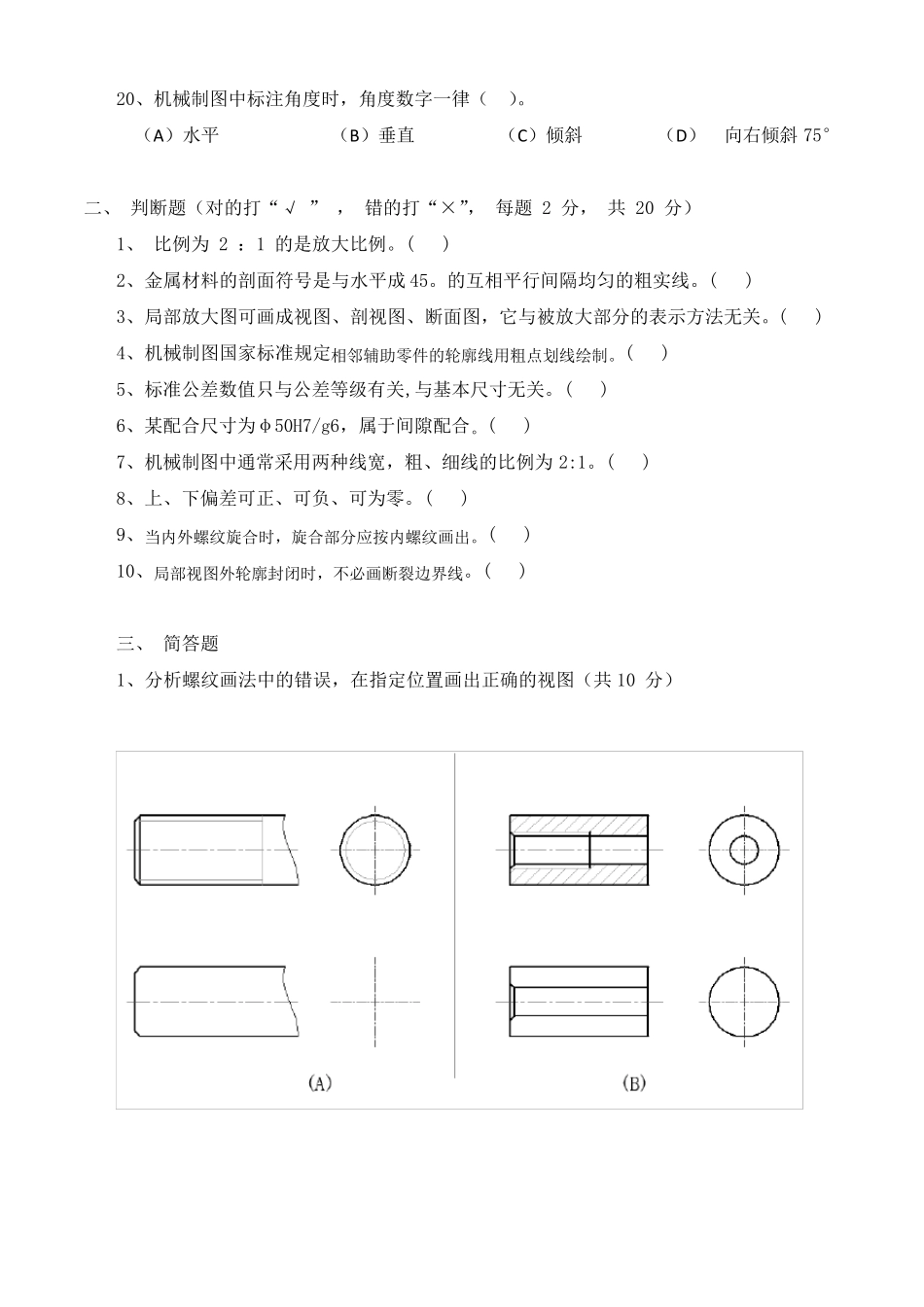

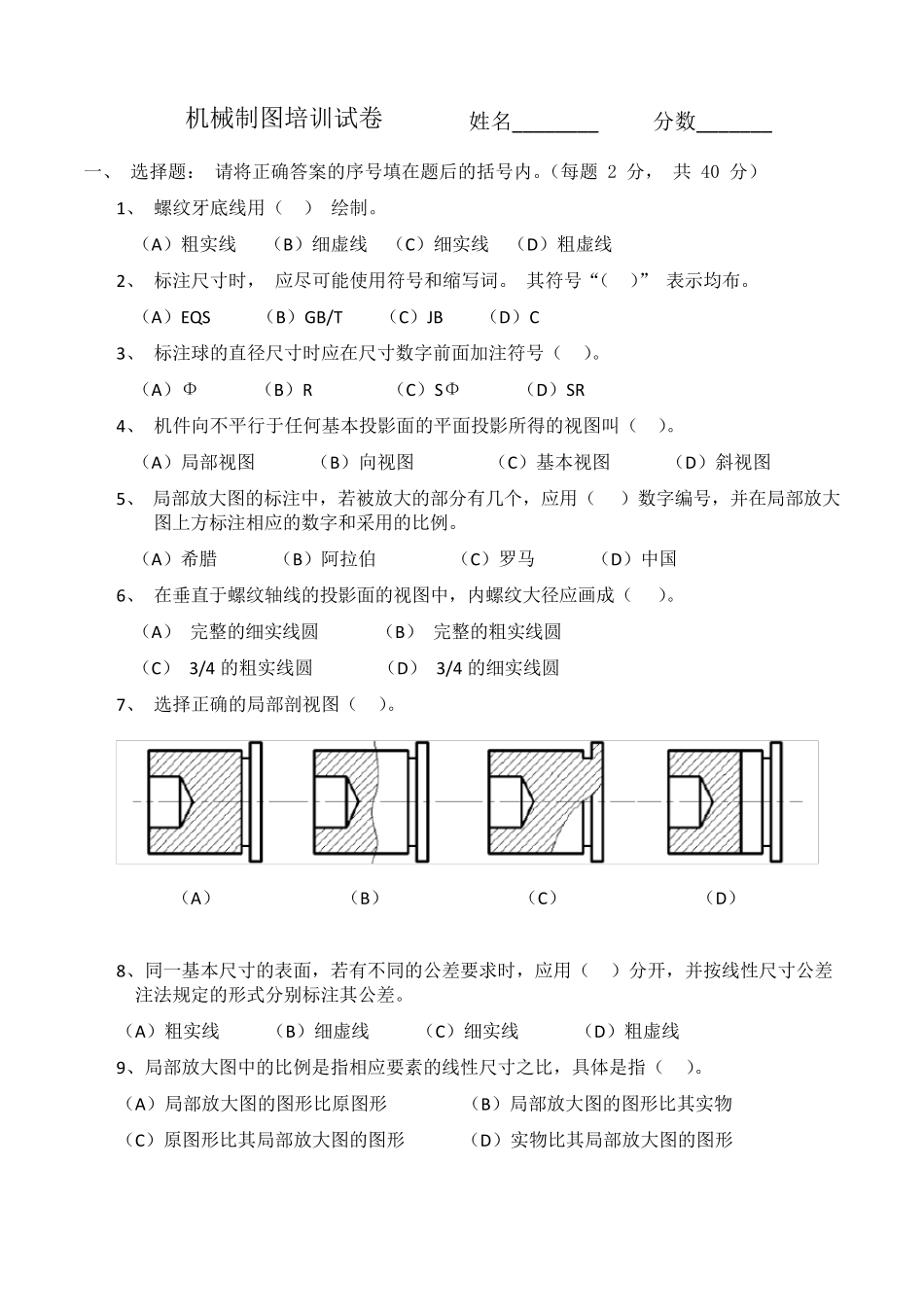

机械制图培训试卷 姓名________ 分数_______ 一、 选择题： 请将正确答案的序号填在题后的括号内。（每题 2 分， 共 40 分） 1、 螺纹牙底线用（ ） 绘制。 （A）粗实线 （B）细虚线 （C）细实线 （D）粗虚线 2、 标注尺寸时， 应尽可能使用符号和缩写词。 其符号“（ ）” 表示均布。 （A）EQS （B）GB/T （C）JB （D）C 3、 标注球的直径尺寸时应在尺寸数字前面加注符号（ ）。 （A）Φ （B）R （C）SΦ （D）SR 4、 机件向不平行于任何基本投影面的平面投影所得的视图叫（ ）。 （A）局部视图 （B）向视图 （C）基本视图 （D）斜视图 5、 局部放大图的标注中，若被放大的部分有几个，应用（ ）数字编号，并在局部放大图上方标注相应的数字和采用的比例。 （A）希腊 （B）阿拉伯 （C）罗马 （D）中国 6、 在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（ ）。 （A） 完整的细实线圆 （B） 完整的粗实线圆 （C） 3/4 的粗实线圆 （D） 3/4 的细实线圆 7、 选择正确的局部剖视图（ ）。 （A） （B） （C） （D） 8、同一基本尺寸的表面，若有不同的公差要求时，应用（ ）分开，并按线性尺寸公差注法规定的形式分别标注其公差。 （A）粗实线 （B）细虚线 （C）细实线 （D）粗虚线 9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（ ）。 （A）局部放大图的图形比原图形 （B）局部放大图的图形比其实物 （C）原图形比其局部放大图的图形 （D）实物比其局部放大图的图形 10、根据主、俯视图，选择正确的左视图（ ）。 11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。（ ） （A）基孔制 基轴制 （B）基轴制 基轴制 （C）基孔制 基孔制 （D）基轴制 基孔制 12、锥形结构的基面位置线线型为（ ）。 （A）粗实线 （B）细虚线 （C）细实线 （D）粗虚线 13、尺寸Ф40H7 的 （ ）。 （A）上偏差、下偏差均大于0 （B）上偏差为0，下偏差为负值 （C）上偏差、下偏差均小于0 （D）上偏差为正值，下偏差为0 14、图样上四个相同螺纹孔尺寸标注的正确方法是（ ）。 （A）4×M6 （B）M6×4 （C）4－M6 （D）M6－4 15、下列配合中属于间隙配合的是（ ）。 （A）H7/p6 （B）H7/n6 （C）H8/f7 （D）P7/h6 16、下图为（ ）画法。 17、φ10mm 轴上的退刀槽宽度为2mm，深度为1mm，在图样上槽宽尺...
