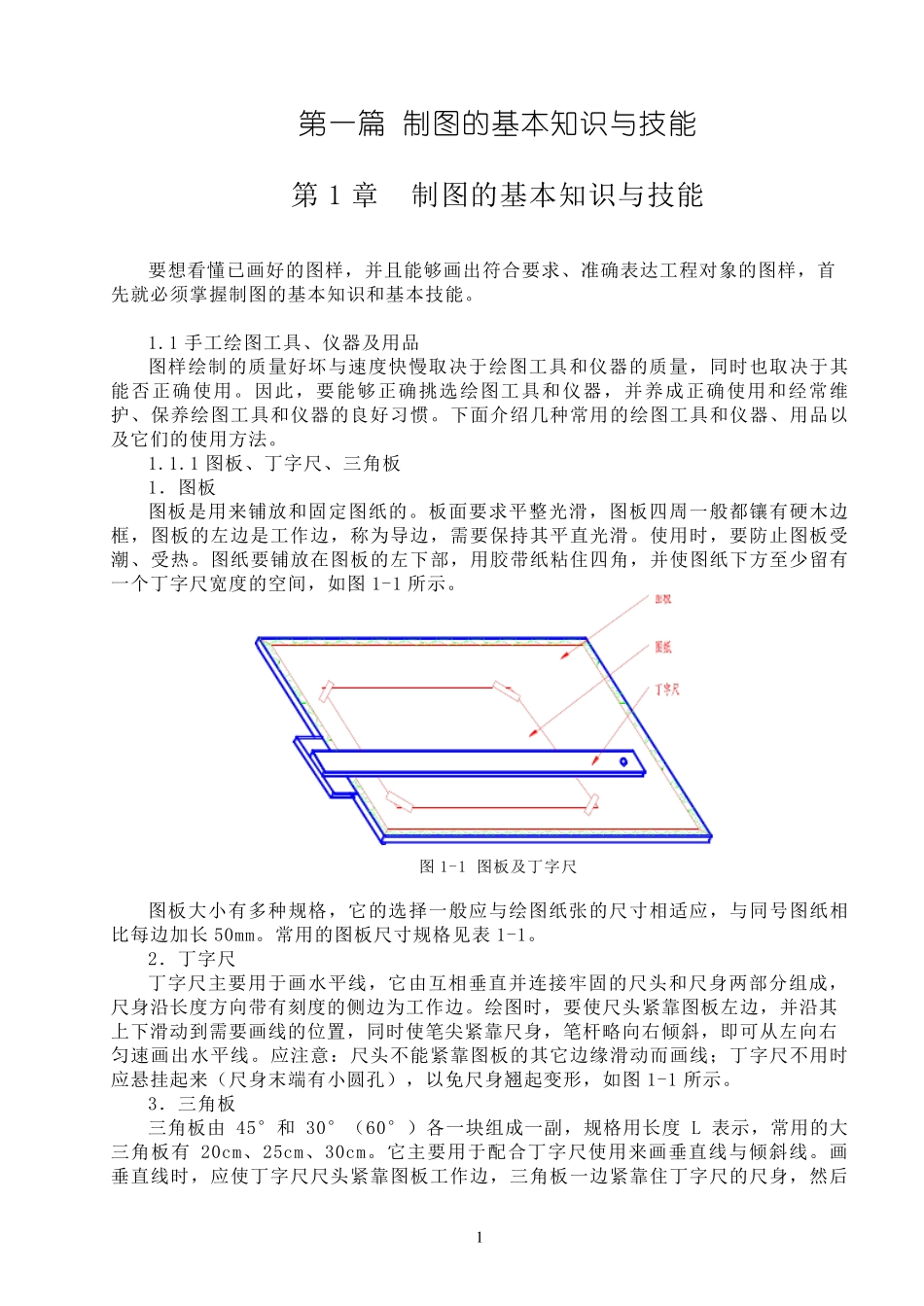

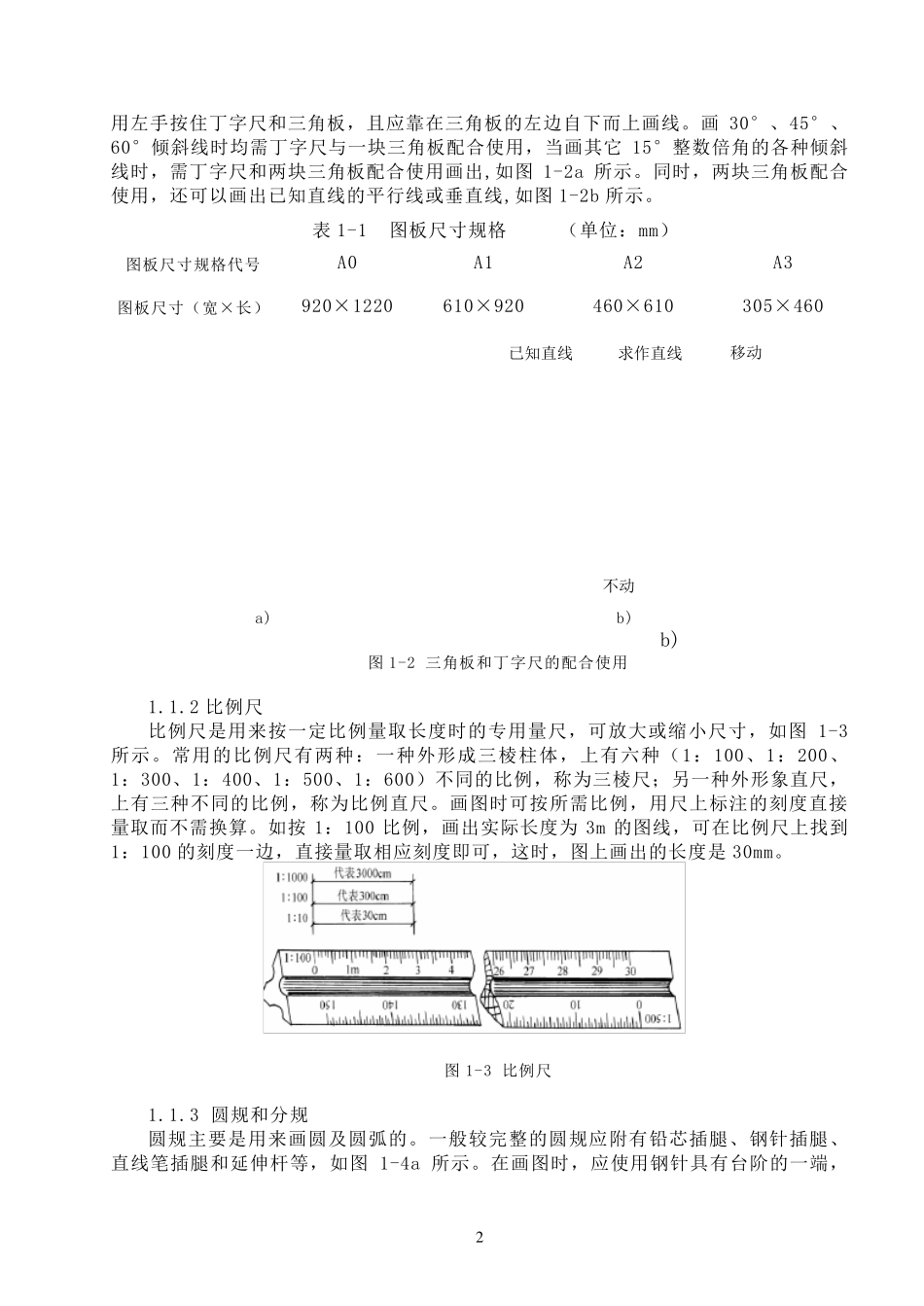

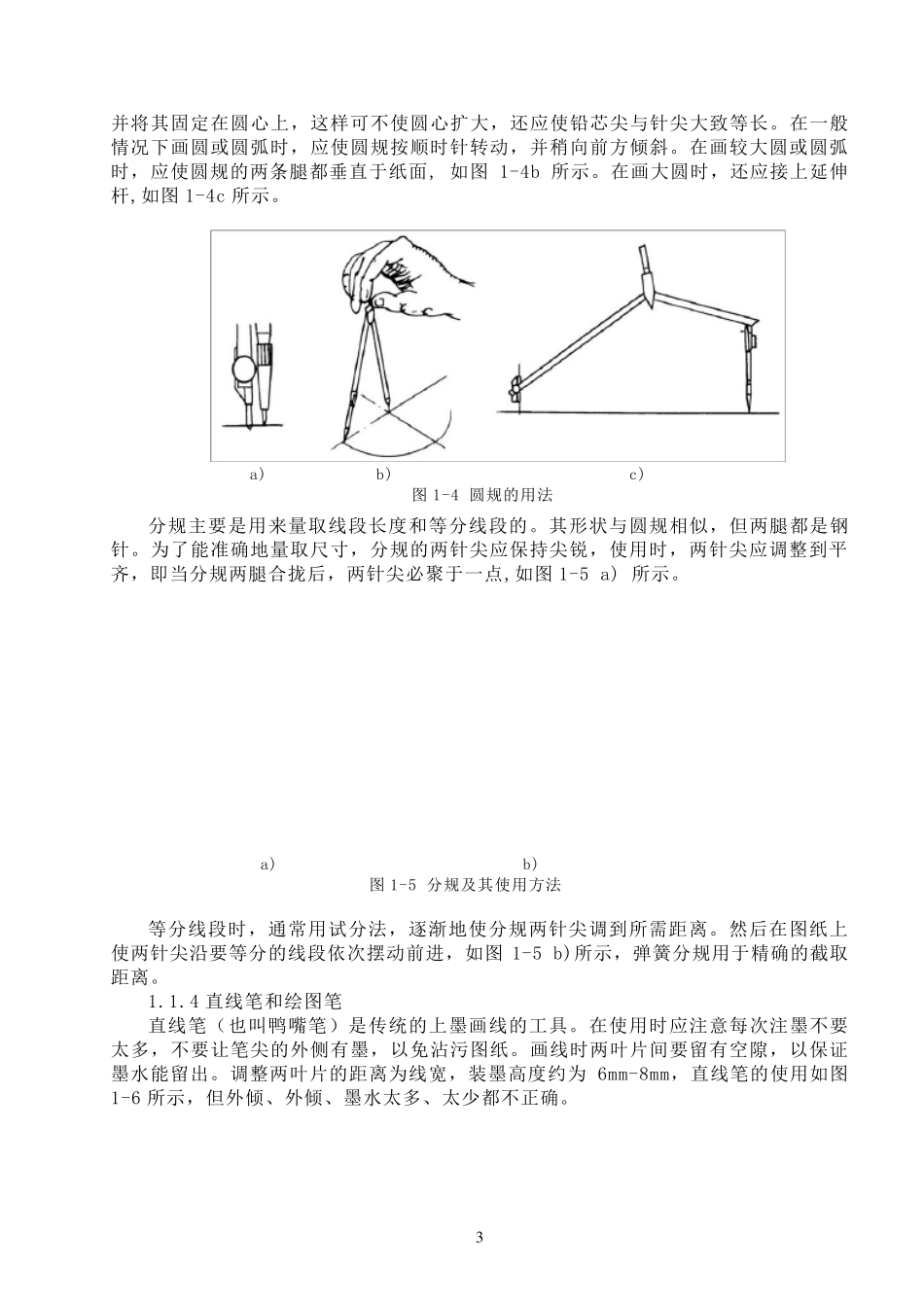

1 第一篇 制图的基本知识与技能 第1 章 制 图 的 基 本 知 识 与 技 能 要 想 看 懂 已 画 好 的 图 样 , 并 且 能 够 画 出 符 合 要 求 、 准 确 表 达 工 程 对 象 的 图 样 , 首先 就 必 须 掌 握 制 图 的 基 本 知 识 和 基 本 技 能 。 1.1 手 工 绘 图 工 具 、 仪 器 及 用 品 图 样 绘 制 的 质 量 好 坏 与 速 度 快 慢 取 决 于 绘 图 工 具 和 仪 器 的 质 量 , 同 时 也 取 决 于 其能 否 正 确 使 用 。 因 此 , 要 能 够 正 确 挑 选 绘 图 工 具 和 仪 器 , 并 养 成 正 确 使 用 和 经 常 维护 、 保 养 绘 图 工 具 和 仪 器 的 良 好 习 惯 。 下 面 介 绍 几 种 常 用 的 绘 图 工 具 和 仪 器 、 用 品 以及 它 们 的 使 用 方 法 。 1.1.1 图 板 、 丁 字 尺 、 三 角 板 1. 图 板 图 板 是 用 来 铺 放 和 固 定 图 纸 的 。 板 面 要 求 平 整 光 滑 , 图 板 四 周 一 般 都 镶 有 硬 木 边框 , 图 板 的 左 边 是 工 作 边 , 称 为导边 , 需要 保 持其 平 直光 滑 。 使 用 时 , 要 防止图 板 受潮、 受热。 图 纸 要 铺 放 在图 板 的 左 下 部, 用 胶带纸 粘住四 角 , 并 使 图 纸 下 方 至少留有一 个丁 字 尺 宽度 的 空间, 如图1-1 所示。 图1-1 图 板 及 丁 字 尺 图 板 大小有 多种 规格, 它 的 选 择一 般 应与 绘 图 纸 张的 尺 寸相适应, 与 同 号图 纸 相比每边 加长50mm。 常 用 的 图 板 尺 寸规格见表1-1。 2. 丁 字 尺 丁 字 尺 主要 用 于 画 水平 线, 它 由互相垂直并 连接牢固 的 尺 头和 尺 身两部分组成 ,尺 身沿长度 方 向带有 刻度 的 侧边 为工 作 边 。 绘 图 时 , 要 使 尺 头紧靠图 板 左 边 , 并 沿其 上下 滑 动到需要 画 线的 位置, 同 时 使 笔尖紧靠尺 身, 笔杆略向右倾斜, 即可从左 向右 匀速 画 出 水平 线。 应注意:尺 头不能 紧靠图 板 的 其 它 边 缘滑 动而画 线;丁 字 尺 不用 时应悬挂起来 (尺 ...
