机械制图讲义情境6

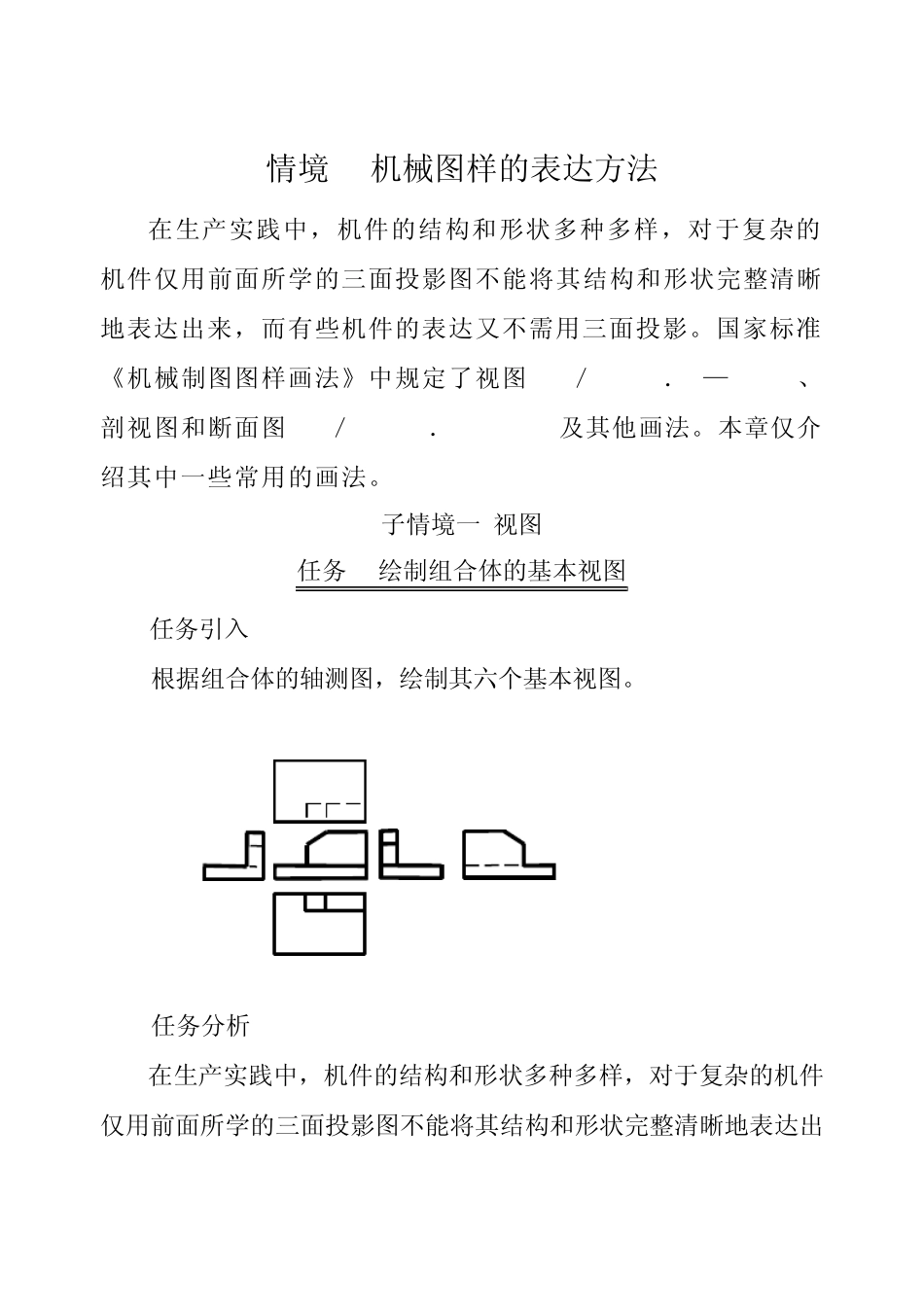

机械制图讲义情境6_第1页
1/35

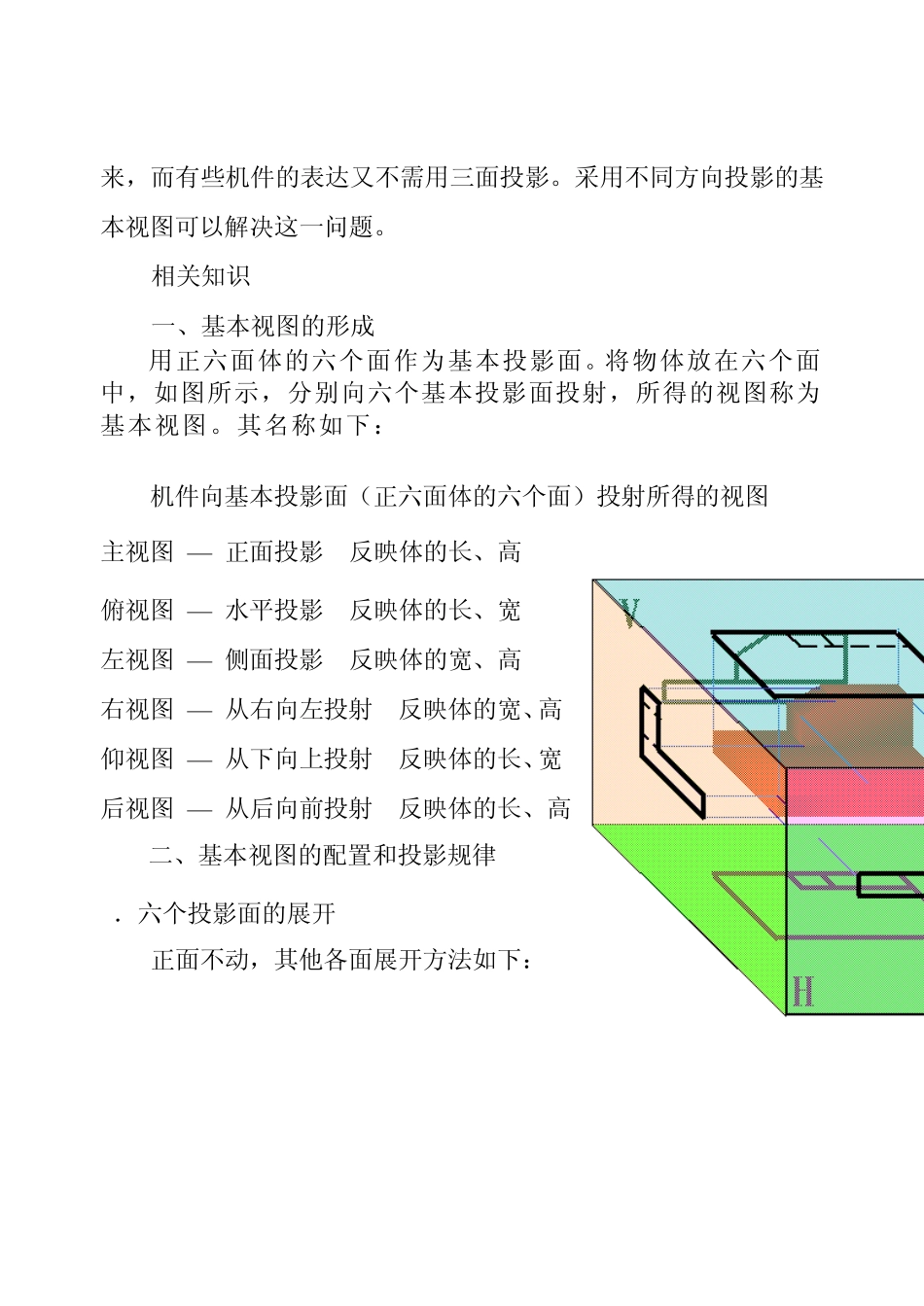

机械制图讲义情境6_第2页
2/35
机械制图讲义情境6_第3页
3/35
情境6 机械图样的表达方法 在生产实践中,机件的结构和形状多种多样,对于复杂的机件仅用前面所学的三面投影图不能将其结构和形状完整清晰地表达出来,而有些机件的表达又不需用三面投影。国家标准 《机械制图图样画法》中规定了视图(GB/T4458.1—2002)、剖视图和断面图(GB/T 4458.6--2002)及其他画法。本章仅介绍其中一些常用的画法。 子情境一 视图 任务 1 绘制组合体的基本视图 任务引入 根据组合体的轴测图,绘制其六个基本视图。 任务分析 在生产实践中,机件的结构和形状多种多样,对于复杂的机件仅用前面所学的三面投影图不能将其结构和形状完整清晰地表达出 来,而有些机件的表达又不需用三面投影。采用不同方向投影的基本视图可以解决这一问题。 相关知识 一、基本视图的形成 用正六面体的六个面作为基本投影面。将物体放在六个面中,如图所示,分别向六个基本投影面投射,所得的视图称为基本视图。其名称如下: 机件向基本投影面(正六面体的六个面)投射所得的视图 主视图 — 正面投影 反映体的长、高 俯视图 — 水平投影 反映体的长、宽 左视图 — 侧面投影 反映体的宽、高 右视图 — 从右向左投射 反映体的宽、高 仰视图 — 从下向上投射 反映体的长、宽 后视图 — 从后向前投射 反映体的长、高 二、基本视图的配置和投影规律 1.六个投影面的展开 正面不动,其他各面展开方法如下: 2.六面视图的投影对应关系 度量对应关系:仍遵守“三等”规律·,既: 主、俯、仰、后四个视图长对正; 主、左、右、后四个视图高平齐; 俯、仰、左、右四个视图宽相等。 其方位对应关系:除后视图外,靠近主视图的一边是物体的后面,远离主视图的一边是物体的前面。 任 任务实施 绘制组合体基本视图 1.绘制三视图 2 .绘制右视图,右视图与主视图高平齐,与俯视图宽相等。 3.绘制仰视图,仰视图与主视图长对正,与左视图要宽相等。 4.绘制后视图,后视图与主视图长要相等,高要平齐。 任务2 绘制组合体的向视图 任务引入 绘制组合体D、E、F三个方向的向视图。 任务分析 向视图 可以自由配置的视图 向视图是基本视图的另外一种表达形式,或者说,它是移位配置的基本视图。为了便于读图,应在向视图的上方用大写拉丁字母标出该向视图的名称,在相应视图附近用箭头指明投射方向,并标注相同的字母。 表示投射方向的箭头尽可能配置在主视图上,表示后视投射方向的箭头配置...
