机械制图试卷8套

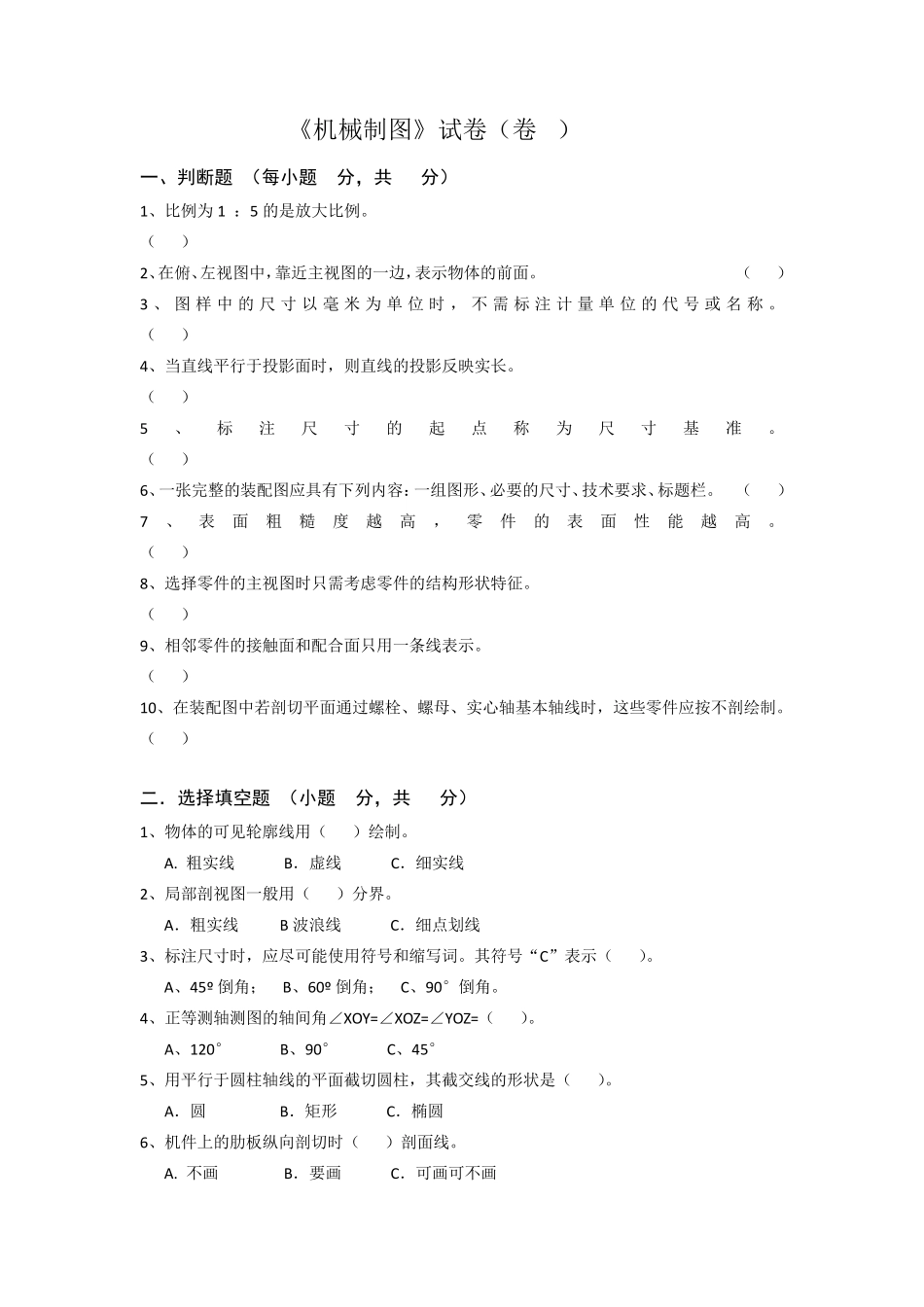

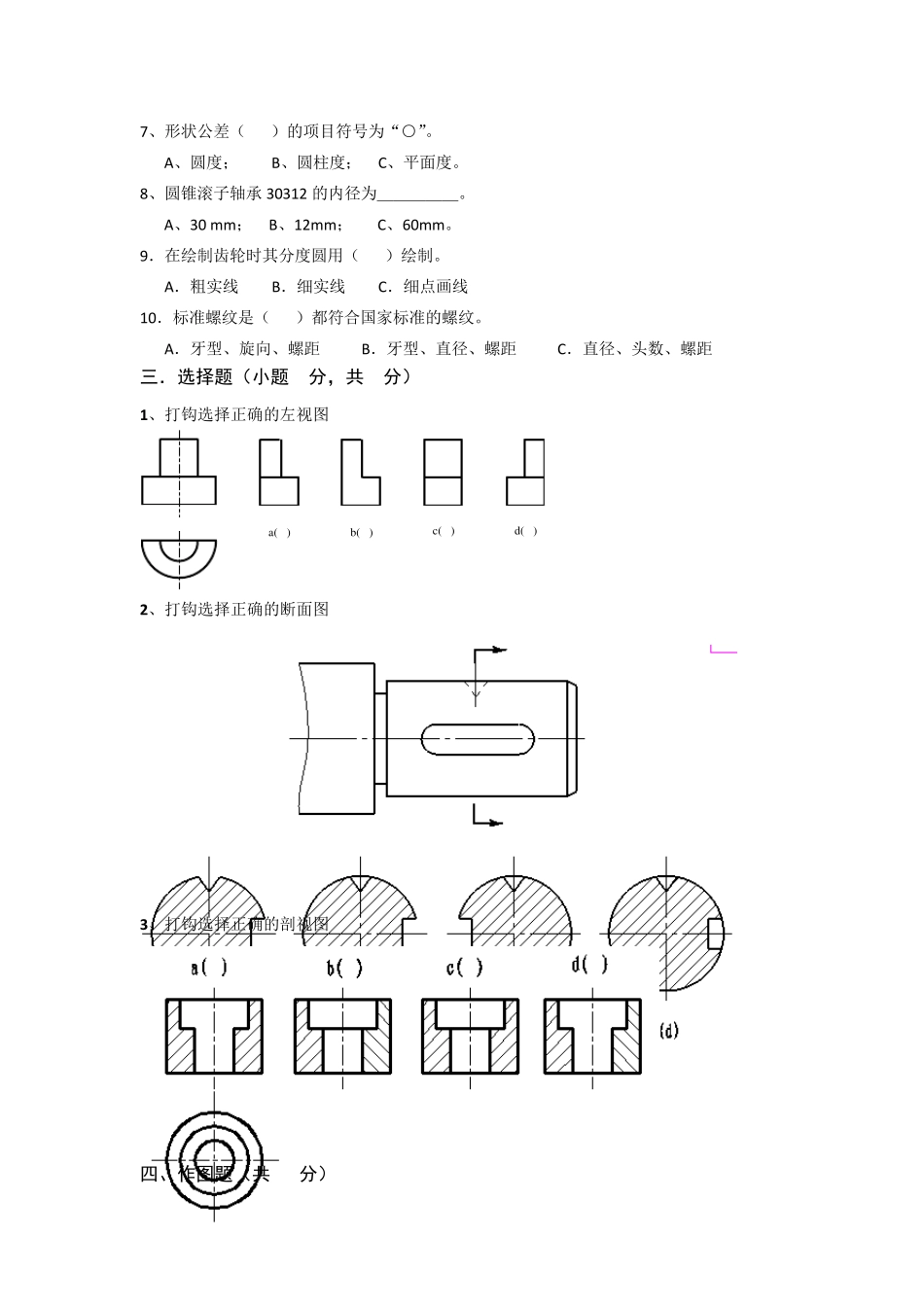

《机械制图》试卷（卷 1） 一、判断题 （每小题 2分，共 20分） 1、比例为 1 ：5 的是放大比例。 （ ） 2、在俯、左视图中，靠近主视图的一边，表示物体的前面。 （ ） 3 、 图 样 中 的 尺 寸 以 毫 米 为 单 位 时 ， 不 需 标 注 计 量 单 位 的 代 号 或 名 称 。 （ ） 4、当直线平行于投影面时，则直线的投影反映实长。 （ ） 5、标注尺寸的起点称为尺寸基准。 （ ） 6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。 （ ） 7、表面粗糙度越高，零件的表面性能越高。 （ ） 8、选择零件的主视图时只需考虑零件的结构形状特征。 （ ） 9、相邻零件的接触面和配合面只用一条线表示。 （ ） 10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。（ ） 二．选择填空题 （小题 2分，共 20分） 1、物体的可见轮廓线用（ ）绘制。 A. 粗实线 B．虚线 C．细实线 2、局部剖视图一般用（ ）分界。 A．粗实线 B 波浪线 C．细点划线 3、标注尺寸时，应尽可能使用符号和缩写词。其符号“C”表示（ ）。 A、45º 倒角； B、60º 倒角； C、90°倒角。 4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（ ）。 A、120° B、90° C、45° 5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（ ）。 A．圆 B．矩形 C．椭圆 6、机件上的肋板纵向剖切时（ ）剖面线。 A. 不画 B．要画 C．可画可不画 7、形状公差（ ）的项目符号为“○”。 A、圆度； B、圆柱度； C、平面度。 8、圆锥滚子轴承 30312 的内径为＿＿＿＿＿。 A、30 m m ； B、12m m ； C、60m m 。 9．在绘制齿轮时其分度圆用（ ）绘制。 A．粗实线 B．细实线 C．细点画线 10．标准螺纹是（ ）都符合国家标准的螺纹。 A．牙型、旋向、螺距 B．牙型、直径、螺距 C．直径、头数、螺距 三．选择题（小题3分，共9分） 1、打钩选择正确的左视图 a( )b( )c( )d( ) 2、打钩选择正确的断面图 3、打钩选择正确的剖视图 四、作图题（共26分） 1、已知平面的两面投影，完成第三投影（6 分）。 2、补画剖视图中缺漏的线条（6 分） 3、补画俯视图（7 分） 4、将主视图重新画成全剖视图（8 分） 五、识读端盖零件图并回答问题（24分） 1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例...
