机械制图课后习题第6版藏考答案

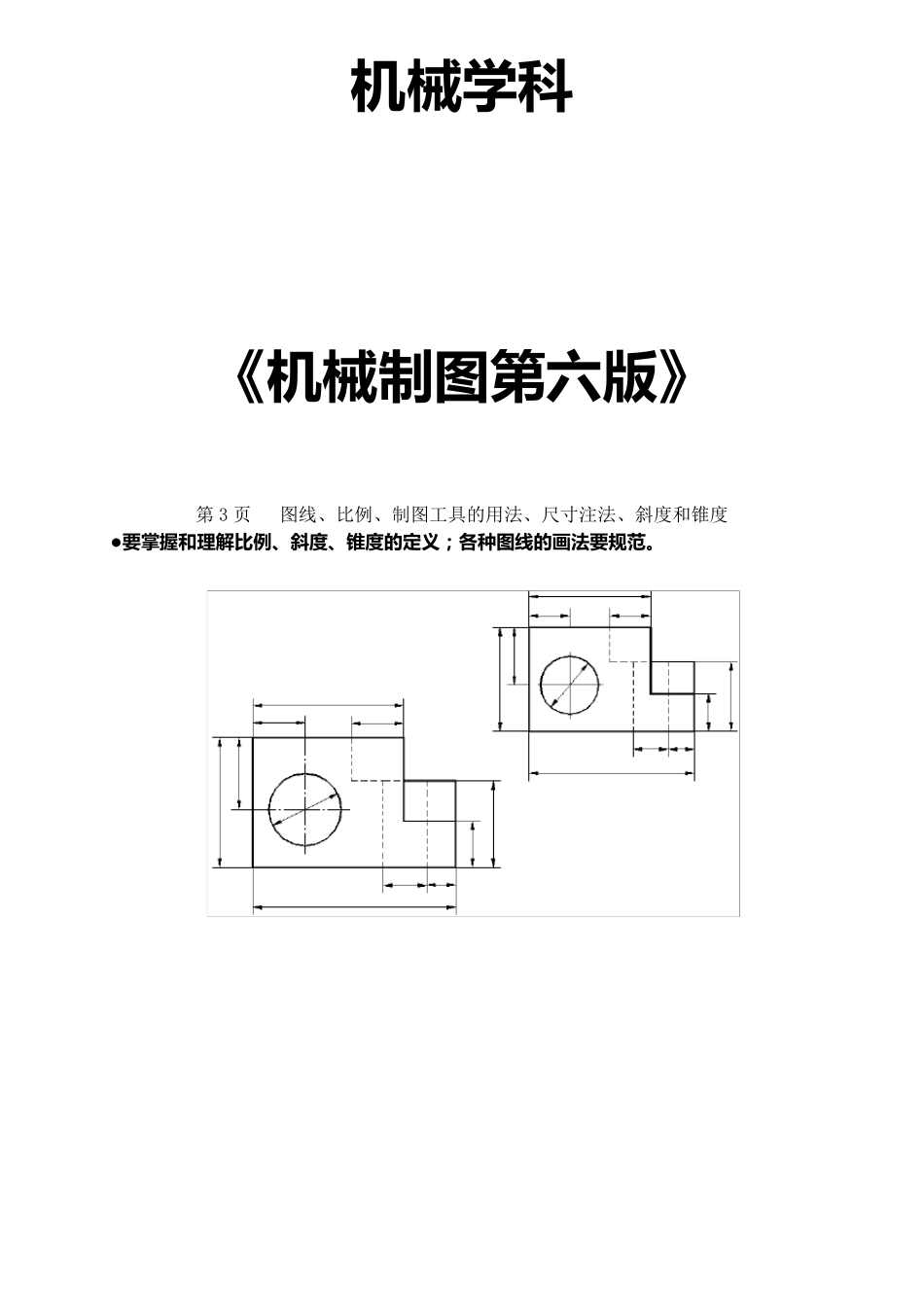

机械制图课后习题第6版藏考答案_第1页
1/113

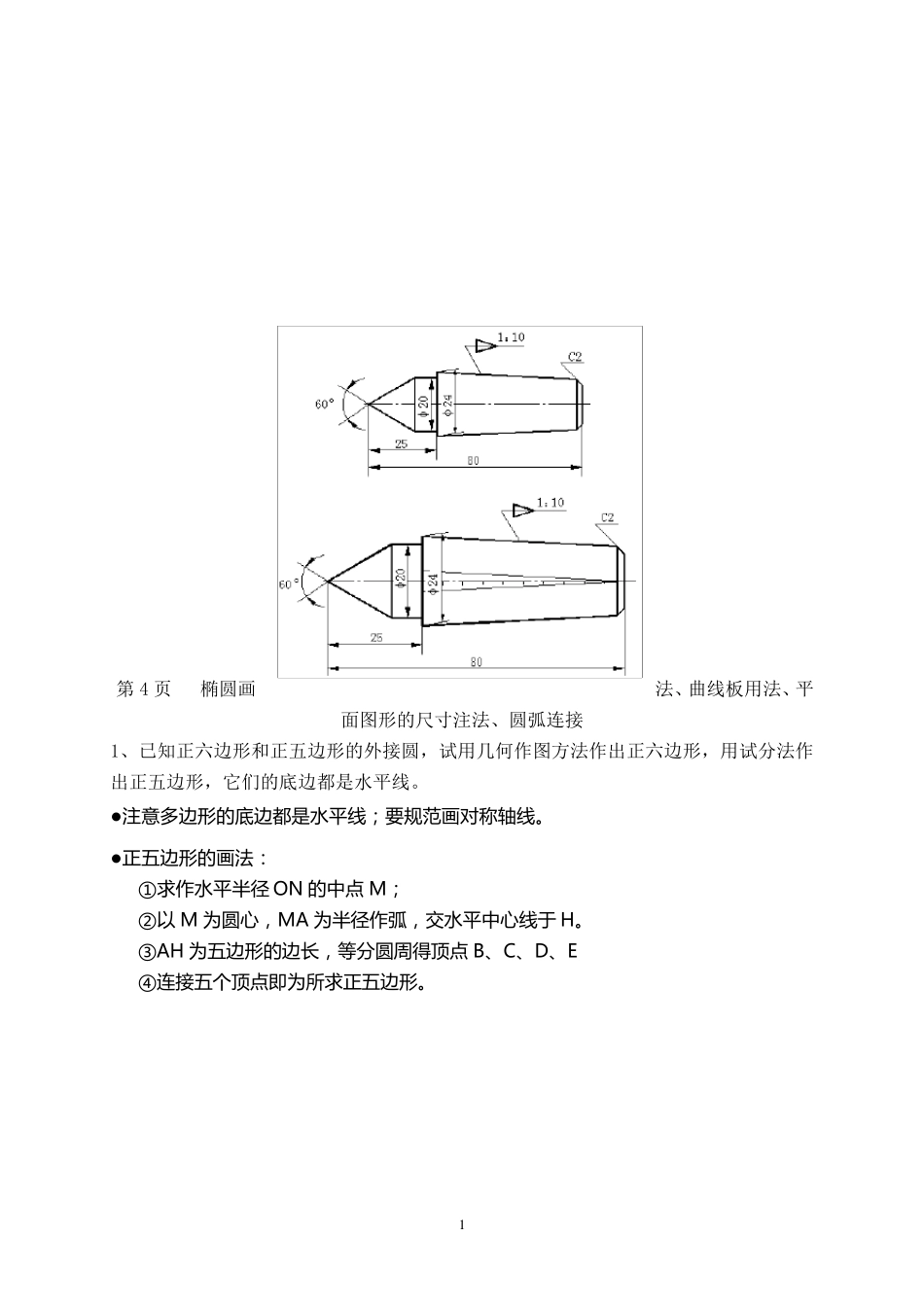

机械制图课后习题第6版藏考答案_第2页
2/113

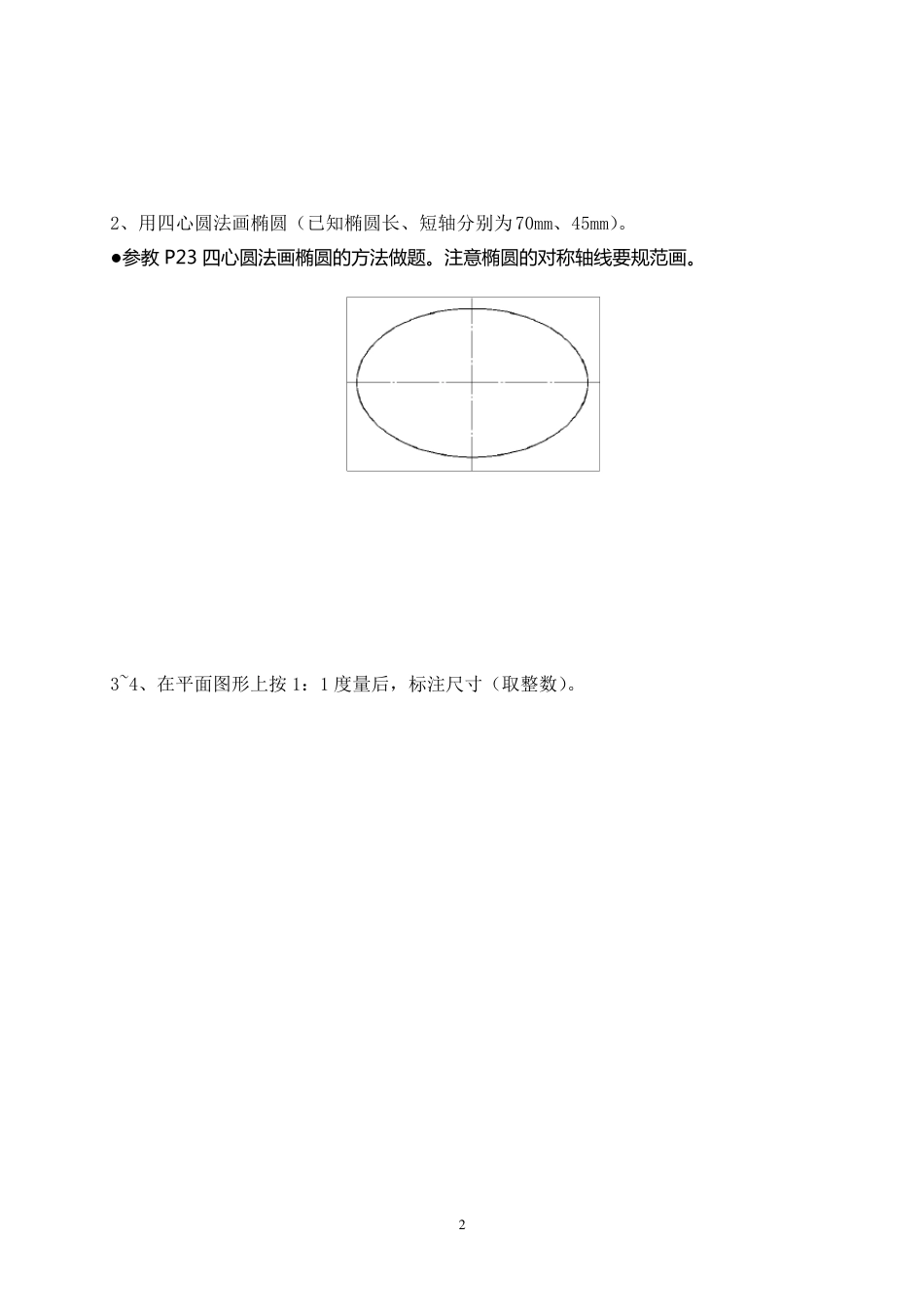

机械制图课后习题第6版藏考答案_第3页
3/113
机 械 学 科 《 机 械 制 图 第 六 版 》 第3 页 图线、比例、制图工具的用法、尺寸注法、斜度和锥度 ● 要 掌 握 和 理 解 比 例 、斜度、锥度的定义;各种图 线的画法要 规范。 1 第4 页 椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 1、已知正六边形和正五边形的外接圆,试用几何作图方法作出正六边形,用试分法作出正五边形,它们的底边都是水平线。 ●注 意 多 边 形 的 底 边 都 是 水 平 线 ; 要 规 范 画 对 称 轴 线 。 ●正 五 边 形 的 画 法 : ①求 作 水 平 半 径 ON 的 中 点 M; ②以 M 为 圆 心 , MA 为 半 径 作 弧 , 交 水 平 中 心 线 于 H。 ③AH 为 五 边 形 的 边 长 , 等 分 圆 周 得 顶 点 B、C、D、E ④连接五 个顶 点 即为 所求 正 五 边 形 。 2 2、用四心圆法画椭圆(已知椭圆长、短轴分别为 70mm、45mm)。 ●参 教 P23 四 心 圆 法 画 椭 圆 的 方 法 做 题 。注意椭 圆 的 对称轴线要规范画 。 3~4、在平面图形上按 1:1 度量后,标注尺寸(取整数)。 3 5、参照左下方所示图形的尺寸,按 1:1 在指定位置处画全图形。 第 6 页 点的投影 1、按立体图作诸点的两面投影。 ●根 据 点 的 两 面 投 影 的 投 影 规 律 做 题 。 2、已知点 A 在 V 面之前 36,点 B 在 H 面之上,点 D 在 H 面上,点 E 在投影轴上,补全诸的两面投影。 ●根 据 点 的 两 面 投 影 的 投 影 规 律 、空间点 的 直角坐标与其三个投 影 的 关系及两 点 的 相对位置做题 。 3、按立体图作诸点的两面投影。 ●根 据 点 的 三面 投 影 的 投 影 规 律 做 题 。 4 4、作出诸点的三面投影:点 A(25,15,20);点 B 距离投影面 W、V、H 分别为 20、10、15;点 C 在 A 之左,A 之前 15,A 之上 12;点 D 在 A 之下 8,与投影面 V、H 等距离,与投影面 W 的距离是与 H 面距离的 3.5 倍。 ●根 据 点 的 投 影 规 律 、空间点 的 直角坐标与其三个投 影 的 关系及两点 的 相对位置做题。各点 坐标为: A(25,15,20) B(20,10,15) C(35,30,32) D(42,12,12) 5、按照立体图作诸点的三面投影,并表明可见性。 ●根 据 点...
