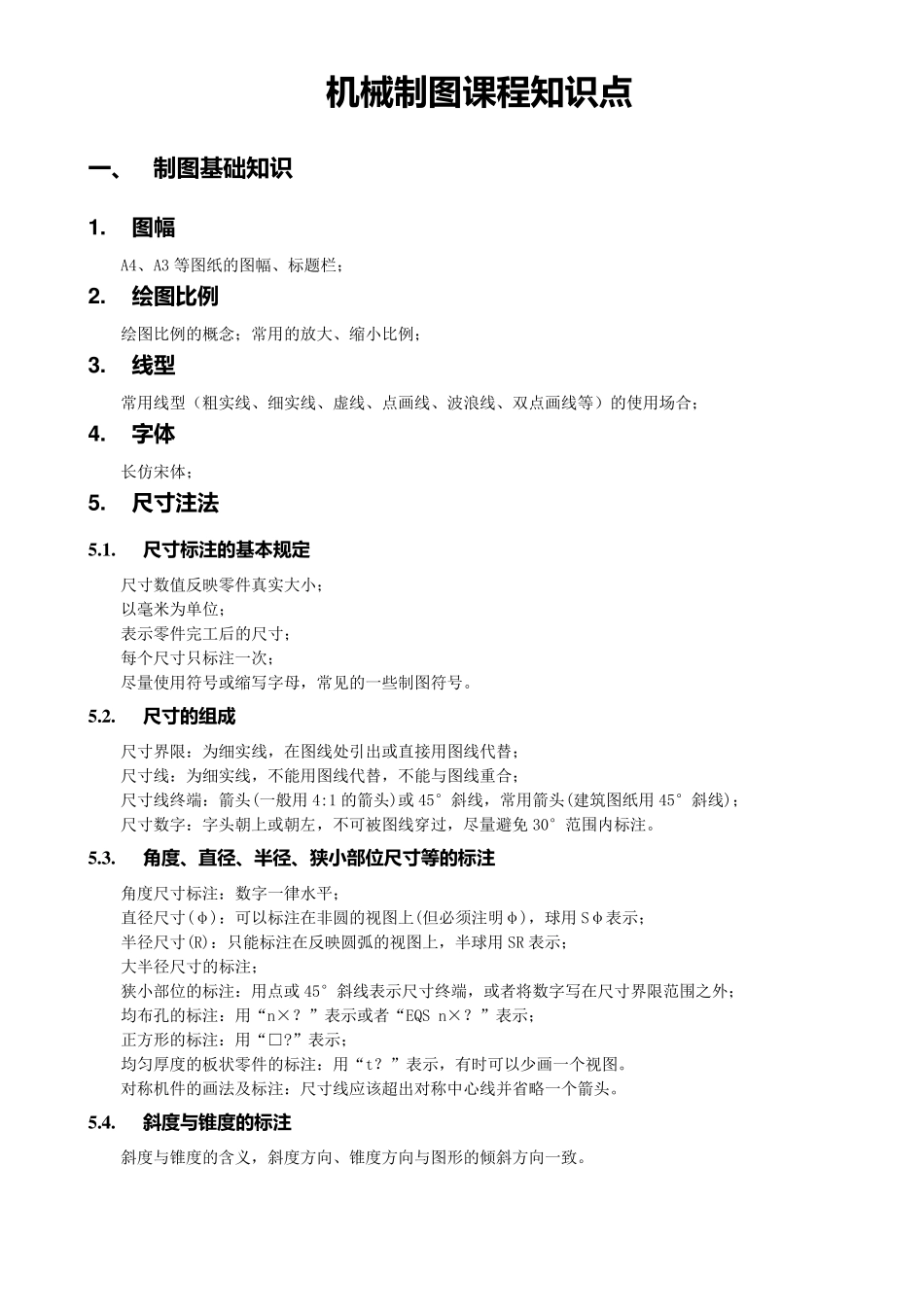

机 械 制 图 课 程 知 识 点 一 、 制 图 基础知 识 1
图 幅 A4、A3 等图纸的图幅、标题栏; 2
绘图 比例 绘图比例的概念;常用的放大、缩小比例; 3
线型 常用线型(粗实线、细实线、虚线、点画线、波浪线、双点画线等)的使用场合; 4
字体 长仿宋体; 5
尺寸注法 5
尺寸标注的基本规定 尺寸数值反映零件真实大小; 以毫米为单位; 表示零件完工后的尺寸; 每个尺寸只标注一次; 尽量使用符号或缩写字母,常见的一些制图符号
尺寸的组成 尺寸界限:为细实线,在图线处引出或直接用图线代替; 尺寸线:为细实线,不能用图线代替,不能与图线重合; 尺寸线终端:箭头(一般用4:1 的箭头)或45°斜线,常用箭头(建筑图纸用45°斜线); 尺寸数字:字头朝上或朝左,不可被图线穿过,尽量避免 30°范围内标注
角度、直径、半径、狭小部位尺寸等的标注 角度尺寸标注:数字一律水平; 直径尺寸(φ):可以标注在非圆的视图上(但必须注明φ),球用Sφ表示; 半径尺寸(R):只能标注在反映圆弧的视图上,半球用SR 表示; 大半径尺寸的标注; 狭小部位的标注:用点或45°斜线表示尺寸终端,或者将数字写在尺寸界限范围之外; 均布孔的标注:用“n×
”表示或者“EQS n×
”表示; 正方形的标注:用“□
”表示; 均匀厚度的板状零件的标注:用“t
”表示,有时可以少画一个视图
对称机件的画法 及 标注:尺寸线应 该 超 出对称中 心 线并 省 略 一个箭头
斜度与锥度的标注 斜度与锥 度的含 义 ,斜度方向 、锥 度方向 与图形的倾 斜方向 一致
浙 大 CAD/CAM 中心 技术文档 - 2 - 二 、 点、线、面投影 1
投影法及分类 为什么要投影
三维到二维转换 中心投影法、平行投影法(斜投影
