机械加工工序卡模板

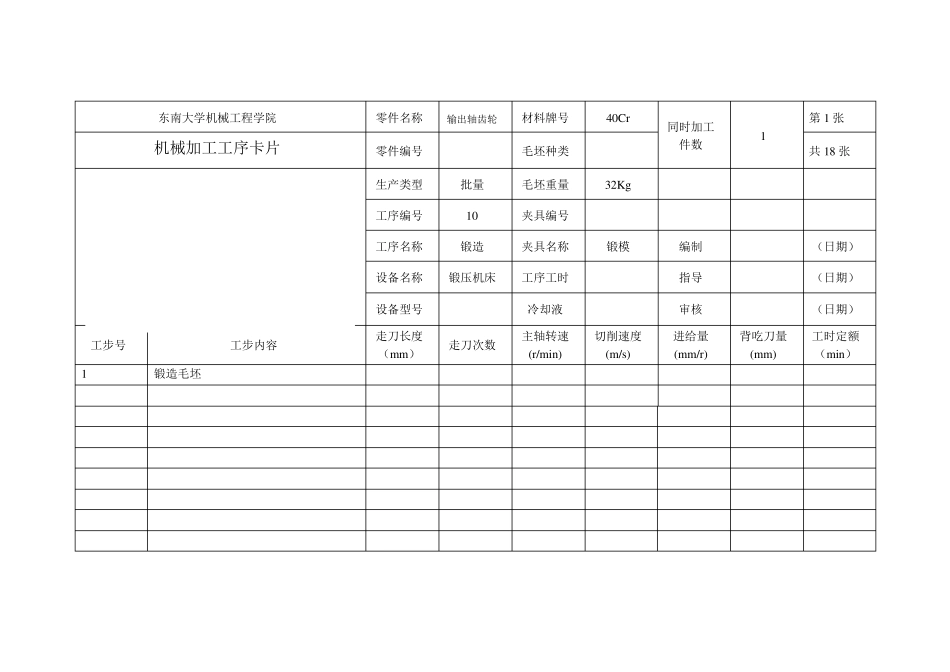

机械加工工序卡模板_第1页
1/18

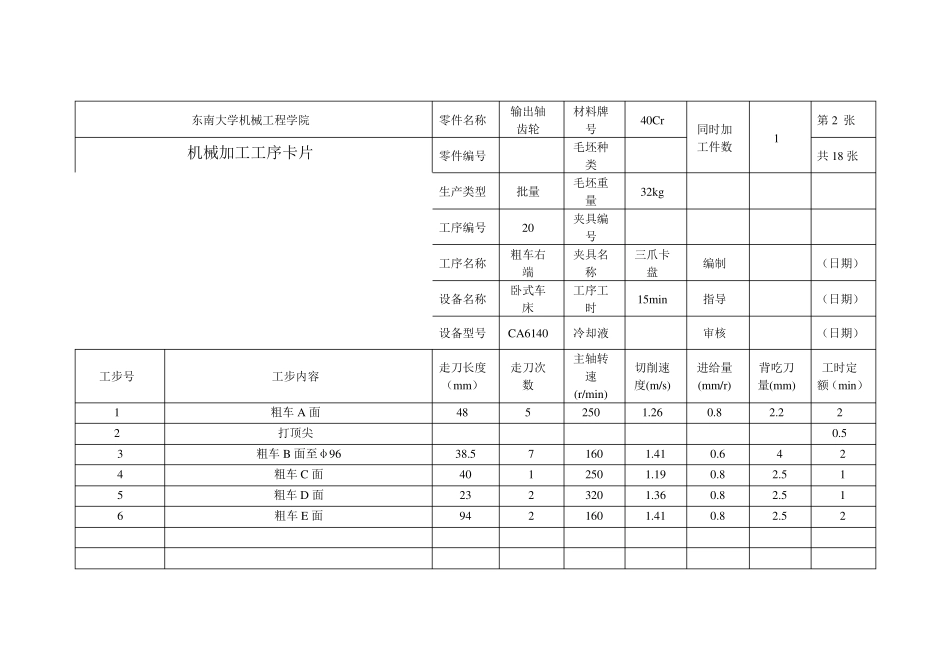

机械加工工序卡模板_第2页
2/18

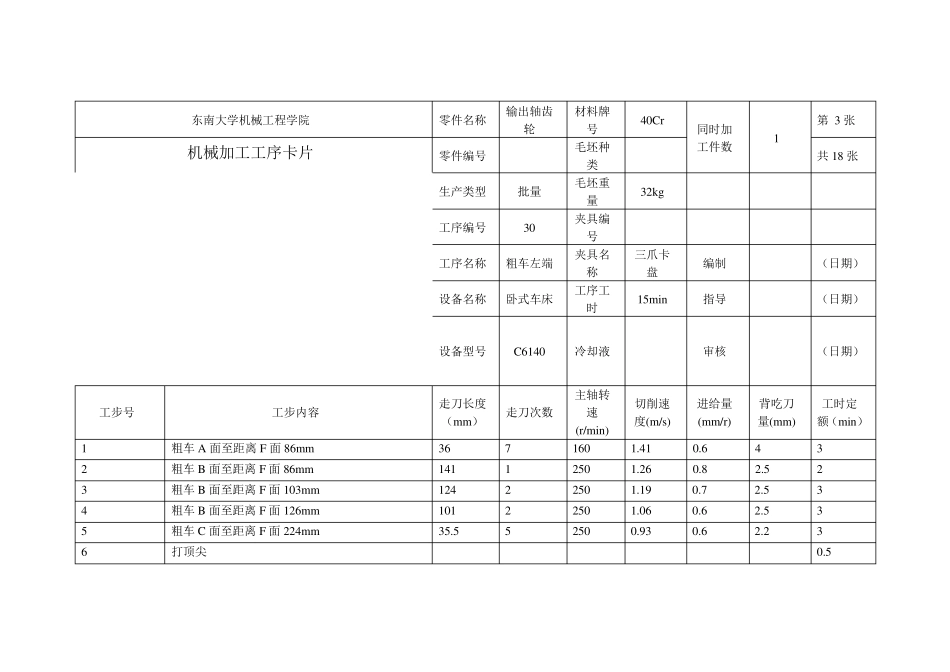

机械加工工序卡模板_第3页
3/18
东南大学机械工程学院 零件名称 输出轴齿轮 材料牌号 40Cr 同时加工件数 1 第 1 张 机械加工工序卡片 零件编号 毛坯种类 共 18 张 生产类型 批量 毛坯重量 32Kg 工序编号 10 夹具编号 工序名称 锻造 夹具名称 锻模 编制 (日期) 设备名称 锻压机床 工序工时 指导 (日期) 设备型号 冷却液 审核 (日期) 工步号 工步内容 走刀长度(mm) 走刀次数 主轴转速(r/min) 切削速度(m/s) 进给量(mm/r) 背吃刀量(mm) 工时定额(min) 1 锻造毛坯 东南大学机械工程学院 零件名称 输出轴齿轮 材料牌号 40Cr 同时加工件数 1 第2 张 机械加工工序卡片 零件编号 毛坯种类 共18 张 生产类型 批量 毛坯重量 32kg 工序编号 20 夹具编号 工序名称 粗车右端 夹具名称 三爪卡盘 编制 (日期) 设备名称 卧式车床 工序工时 15min 指导 (日期) 设备型号 CA6140 冷却液 审核 (日期) 工步号 工步内容 走刀长度(mm) 走刀次数 主轴转速(r/min) 切削速度(m/s) 进给量(mm/r) 背吃刀量(mm) 工时定额(min) 1 粗车A 面 48 5 250 1.26 0.8 2.2 2 2 打顶尖 0.5 3 粗车B 面至φ96 38.5 7 160 1.41 0.6 4 2 4 粗车C 面 40 1 250 1.19 0.8 2.5 1 5 粗车D 面 23 2 320 1.36 0.8 2.5 1 6 粗车E 面 94 2 160 1.41 0.8 2.5 2 东南大学机械工程学院 零件名称 输出轴齿轮 材料牌号 40Cr 同时加工件数 1 第 3 张 机械加工工序卡片 零件编号 毛坯种类 共18 张 生产类型 批量 毛坯重量 32kg 工序编号 30 夹具编号 工序名称 粗车左端 夹具名称 三爪卡盘 编制 (日期) 设备名称 卧式车床 工序工时 15min 指导 (日期) 设备型号 C6140 冷却液 审核 (日期) 工步号 工步内容 走刀长度(mm) 走刀次数 主轴转速(r/min) 切削速度(m/s) 进给量(mm/r) 背吃刀量(mm) 工时定额(min) 1 粗车A 面至距离 F 面 86mm 36 7 160 1.41 0.6 4 3 2 粗车B 面至距离 F 面 86mm 141 1 250 1.26 0.8 2.5 2 3 粗车B 面至距离 F 面 103mm 124 2 250 1.19 0.7 2.5 3 4 粗车B 面至距离 F 面 126mm 101 2 250 1.06 0.6 2.5 3 5 粗车C 面至距离 F 面 224mm 35.5 5 250 0.93 0.6 2.2 3 6 打顶尖 0.5 东南大学机械工程学院 零件...
