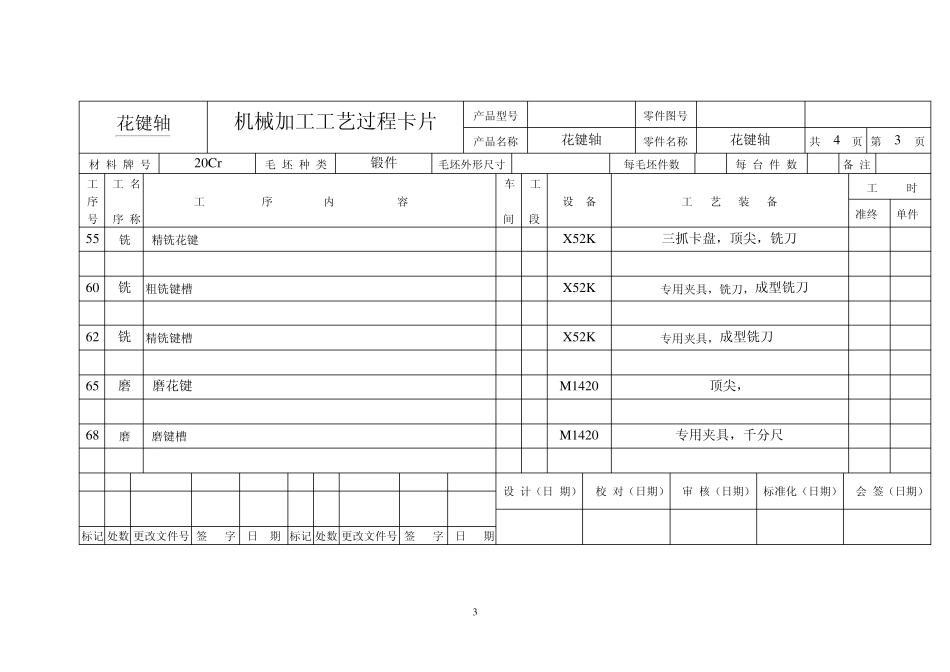

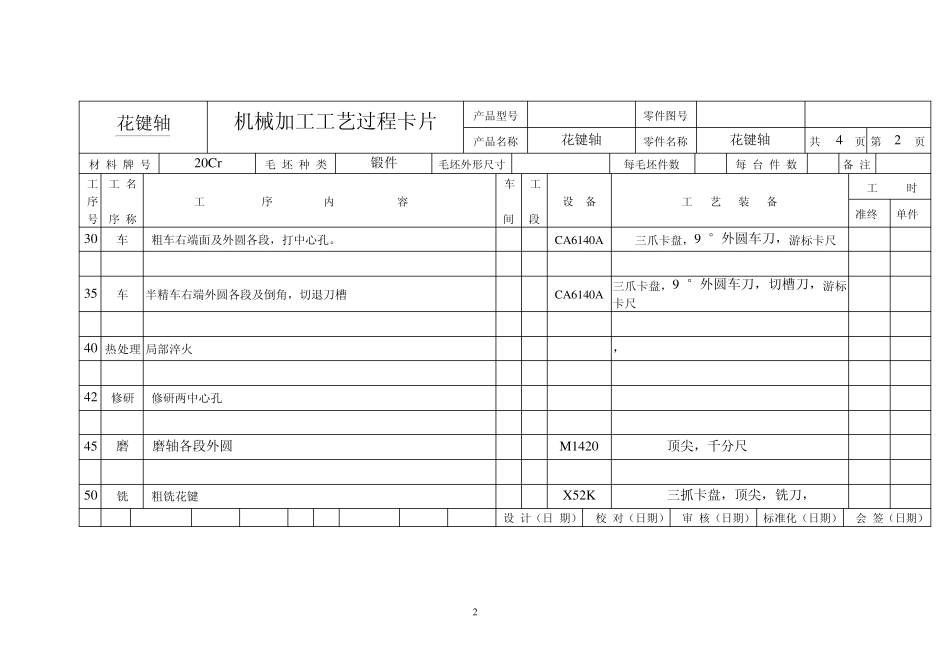

1 花键轴 机械加工工艺过程卡片 产品型号 零件图号 产品名称 花键轴 零件名称 花键轴 共 4 页 第 1 页 材 料 牌 号 20Cr 毛 坯 种 类 锻件 毛坯外形尺寸 每毛坯件数 每 台 件 数 备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单件 5 锻件 10 热处理 正火 15 车 粗车左端面及外圆各段，打中心孔。 CA6140A 三爪卡盘， 90°外圆车刀，游标卡尺 20 车 半精车左端外圆及倒角，切退刀槽。 CA6140A 三爪卡盘， 90°外圆车刀，游标卡尺 25 车 车螺纹。 CA6140A 三爪卡盘， 螺纹刀，螺纹塞规 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 2 花键轴 机械加工工艺过程卡片 产品型号 零件图号 产品名称 花键轴 零件名称 花键轴 共 4 页 第 2 页 材 料 牌 号 20Cr 毛 坯 种 类 锻件 毛坯外形尺寸 每毛坯件数 每 台 件 数 备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单件 30 车 粗车右端面及外圆各段，打中心孔。 CA6140A 三爪卡盘，90°外圆车刀，游标卡尺 35 车 半精车右端外圆各段及倒角，切退刀槽 CA6140A 三爪卡盘，90°外圆车刀，切槽刀，游标卡尺 40 热处理 局部淬火 ， 42 修研 修研两中心孔 45 磨 磨轴各段外圆 M1420 顶尖，千分尺 50 铣 粗铣花键 X52K 三抓卡盘，顶尖，铣刀， 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 3 花键轴 机械加工工艺过程卡片 产品型号 零件图号 产品名称 花键轴 零件名称 花键轴 共 4 页 第 3 页 材 料 牌 号 20Cr 毛 坯 种 类 锻件 毛坯外形尺寸 每毛坯件数 每 台 件 数 备 注 工 序 号 工 名 序 称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单件 55 铣 精铣花键 X52K 三抓卡盘，顶尖，铣刀 60 铣 粗铣键槽 X52K 专用夹具，铣刀，成型铣刀 62 铣 精铣键槽 X52K 专用夹具，成型铣刀 65 磨 磨花键 M1420 顶尖， 68 磨 磨键槽 M1420 专用夹具，千分尺 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记 处数 更改文件号 签 字 ...
