机械加工工艺规程的制定

机械加工工艺规程的制定_第1页
1/23
机械加工工艺规程的制定_第2页
2/23
机械加工工艺规程的制定_第3页
3/23

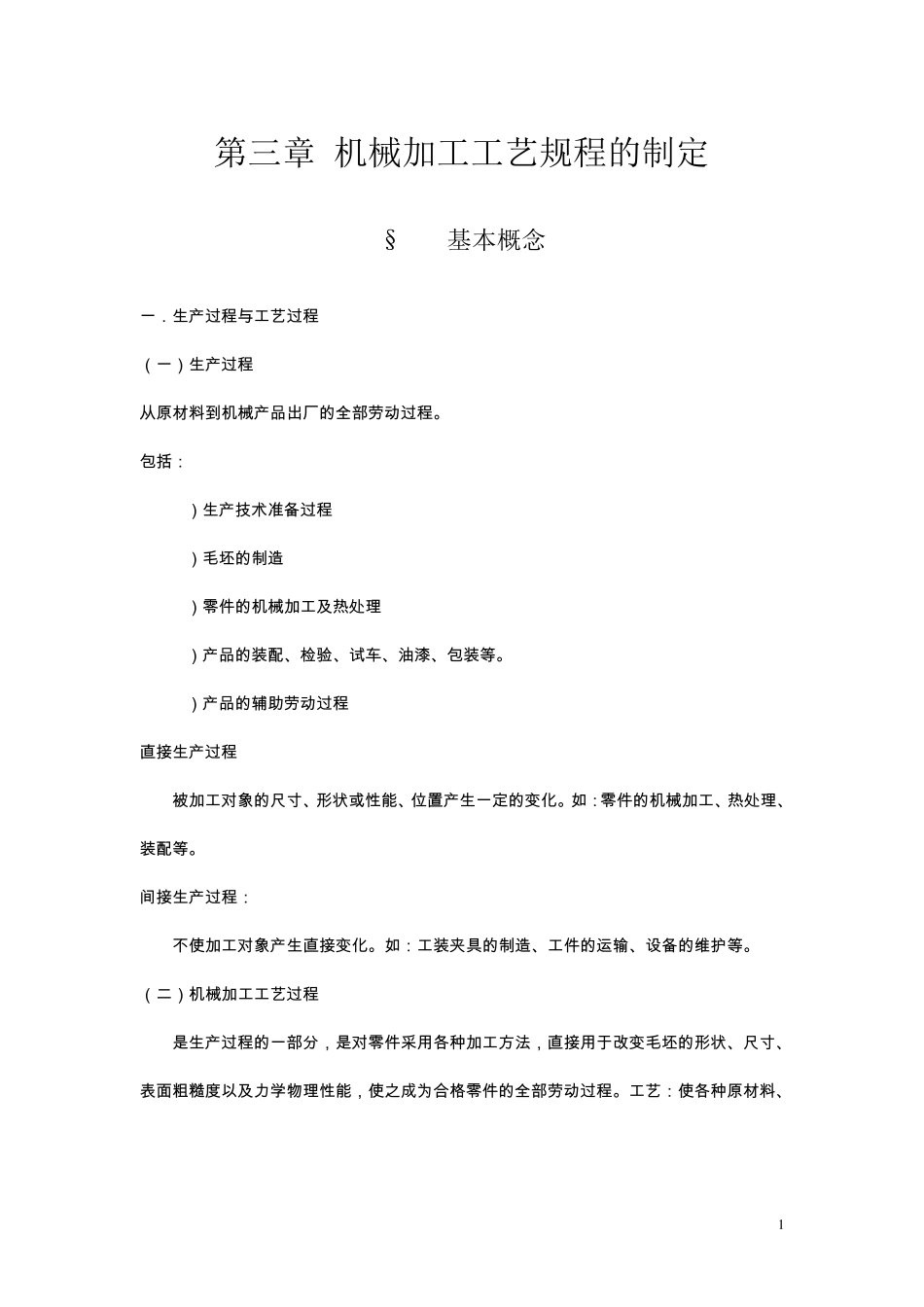

1 第三章 机械加工工艺规程的制定 §3-1基本概念 一 . 生 产 过 程 与 工 艺 过 程 ( 一 ) 生 产 过 程 从 原 材 料 到 机 械 产 品 出 厂 的 全 部 劳 动 过 程 。 包 括 : 1) 生 产 技 术 准 备 过 程 2) 毛 坯 的 制 造 3) 零 件 的 机 械 加 工 及 热 处 理 4) 产 品 的 装 配 、检验、试车、油漆、包 装 等。 5) 产 品 的 辅助劳 动 过 程 直接生 产 过 程 被加 工 对象的 尺寸、形状或性能、位置产 生 一 定的 变化。 如: 零 件 的 机 械 加 工 、热 处 理 、装 配 等。 间接生 产 过 程 : 不使加 工 对象产 生 直接变化。 如: 工 装 夹具的 制 造 、工 件 的 运输、设备 的 维护等。 ( 二) 机 械 加 工 工 艺 过 程 是生 产 过 程 的 一 部 分,是对零 件 采用各种加 工 方法,直接用于改变毛 坯 的 形状、尺寸、表面粗糙度以及 力学物理 性能,使之成为合格零 件 的 全 部 劳 动 过 程 。 工 艺 : 使各种原 材 料 、 2 半 成 品 成 为 成 品 的 方 法 和 过 程 工 艺 过 程 : 在 生 产 过 程 中 , 凡 是 改 变 生 产 对 象 的 形 状 、尺寸、相对 位置和 性质等, 使其成 为 成 品 和 半 成 品 的 过 程 。 二.机械加工 工 艺 过 程 的 组成 1.工 序 一个或一组工 人, 在 一台机床或一个工 作地点对 一个或同时对 几个工 件所连续完成 的 那一部分工 艺 过 程 。 划分工 序的 主要依据: 工 作地点是 否改 变 和 加工 是 否连续完成 。 同一零件, 同样的 加工 内容可以有不同的 工 序安排。 如图所示的 阶梯轴的 加工 : 加工 内容: 1.加工 小端面 2.小端面钻中 心孔 3.加工 大端面 4.大端面钻中 心孔 5.车大端外圆 6.对 大端倒角 7.车小端外圆 8.对 小端倒角 3 9. 精 车 外 圆 10. 铣 键 槽 11.去 毛 刺 工 序 1: 加 工 内 容 1到 9——车 床 工 序 2: 加 工 内 容 10、11——铣 床(手工 去 毛 刺 ) 工 序 1: 加 工 内 容 1、2、7、8—加 工 小端工 序 2: 加 工 内 容 3、4、5、6—加 工 大端 工 序 3: 加 工 内 容 9 工...
