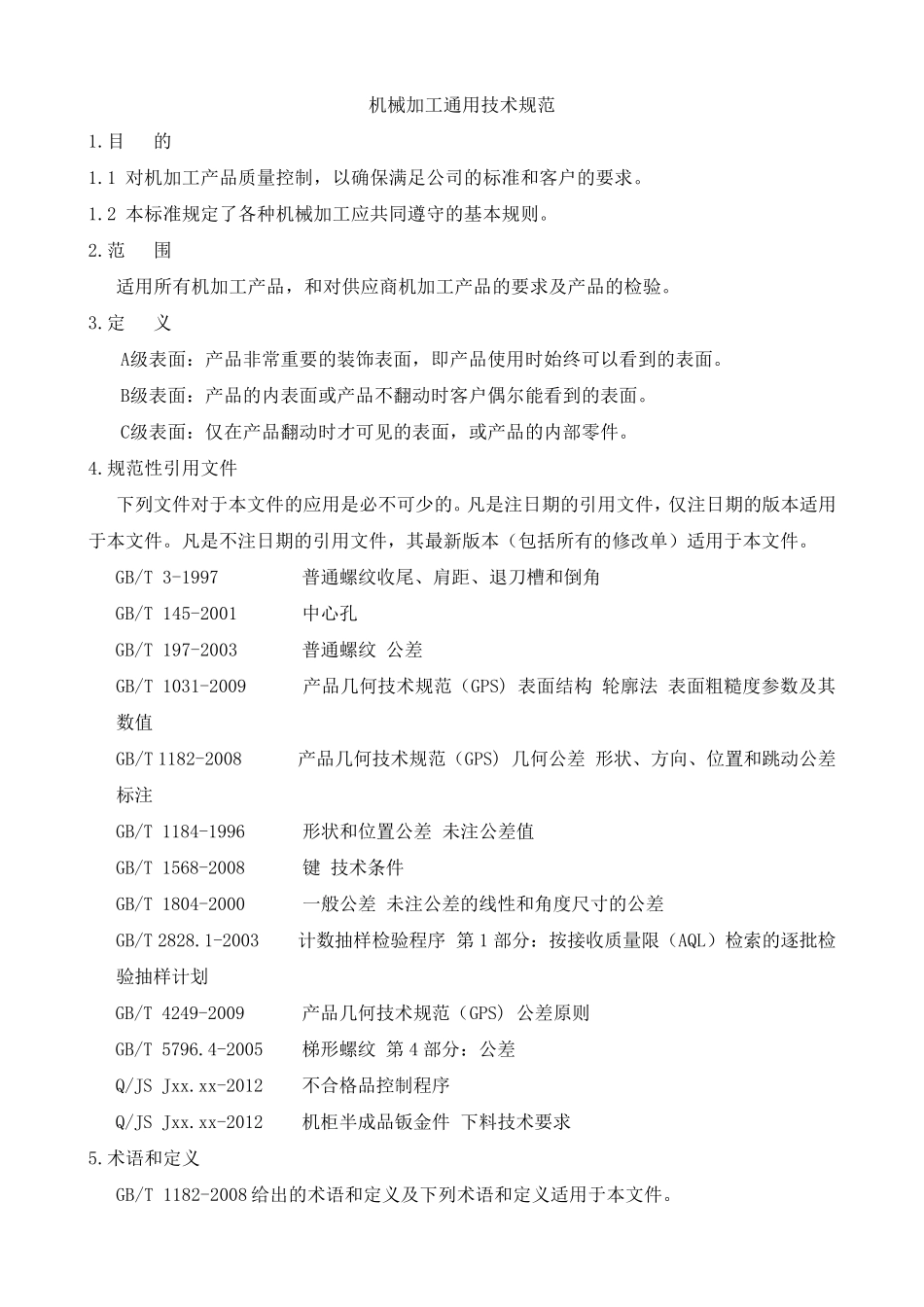

机械加工通用技术规范 1.目 的 1.1 对机加工产品质量控制,以确保满足公司的标准和客户的要求。 1.2 本标准规定了各种机械加工应共同遵守的基本规则。 2.范 围 适用所有机加工产品,和对供应商机加工产品的要求及产品的检验。 3.定 义 A级表面:产品非常重要的装饰表面,即产品使用时始终可以看到的表面。 B级表面:产品的内表面或产品不翻动时客户偶尔能看到的表面。 C级表面:仅在产品翻动时才可见的表面,或产品的内部零件。 4.规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB/T 3-1997 普通螺纹收尾、肩距、退刀槽和倒角 GB/T 145-2001 中心孔 GB/T 197-2003 普通螺纹 公差 GB/T 1031-2009 产品几何技术规范(GPS) 表面结构 轮廓法 表面粗糙度参数及其数值 GB/T 1182-2008 产品几何技术规范(GPS) 几何公差 形状、方向、位置和跳动公差标注 GB/T 1184-1996 形状和位置公差 未注公差值 GB/T 1568-2008 键 技术条件 GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 2828.1-2003 计数抽样 检验程 序 第 1 部分 :按 接 收质量限 (AQL)检索 的逐 批 检验抽样 计划 GB/T 4249-2009 产品几何技术规范(GPS) 公差原 则 GB/T 5796.4-2005 梯 形螺纹 第 4 部分 :公差 Q/JS Jxx.xx-2012 不合 格 品控制程 序 Q/JS Jxx.xx-2012 机柜 半 成 品钣 金 件 下料 技术要求 5.术语 和定义 GB/T 1182-2008 给 出 的术语 和定义及下列术语 和定义适用于本文件。 5.1 切 削 加 工 用 切 削 工 具 ( 包 括 刀 具 、 磨 具 和 磨 料 ) 把 坯 料 或 工 件 上 多 余 的 材 料 层 切 去 成 为 切 屑 , 使工 件 获 得 规 定 的 几 何 形 状 、 尺 寸 和 表 面 质 量 的 加 工 方 法 。 包 括 车 削 、 铣 削 、 刨 削 、 磨 削 、 拉削 、 钻 孔 、 扩 孔 、 铰 孔 、 研 磨 、 珩 磨 、 抛 光 、 超 精 加 工 及 由 它 们 组 成 的 自 动 技 术 、 数 控 技 术 、成 组 技 术 、 组 合 机 床 、 流 水 线 、 自 动 线 。 5.2 特 种 加 工 特 种...
