第八版 西工大教研室编 第 2 章 2-1 何谓构件
何谓运动副及运动副元素
运动副是如何进行分类的
答：参考教材 5~7 页
2-2 机构运动简图有何用处
它能表示出原机构哪些方面的特征
答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析
2-3 机构具有确定运动的条件是什么
当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况
答：参考教材 12~13 页
2-4 何谓最小阻力定律
试举出在机械工程中应用最小阻力定律的 1、2 个实例
2-5 在计算平面机构的自由度时，应注意哪些事项
答：参考教材 15~17 页
2-6 在图 2-20 所示的机构中，在铰链 C、B、D 处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗
答：不能，因为在铰链 C、B、D 中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处
2-7 何谓机构的组成原理
何谓基本杆组
它具有什么特性
如何确定基本杆组的级别及机构的级别
答：参考教材 18~19 页
2-8 为何要对平面高副机构进行“高副低代"
“高副低代”应满足的条件是什么
答：参考教材 20~21 页
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度

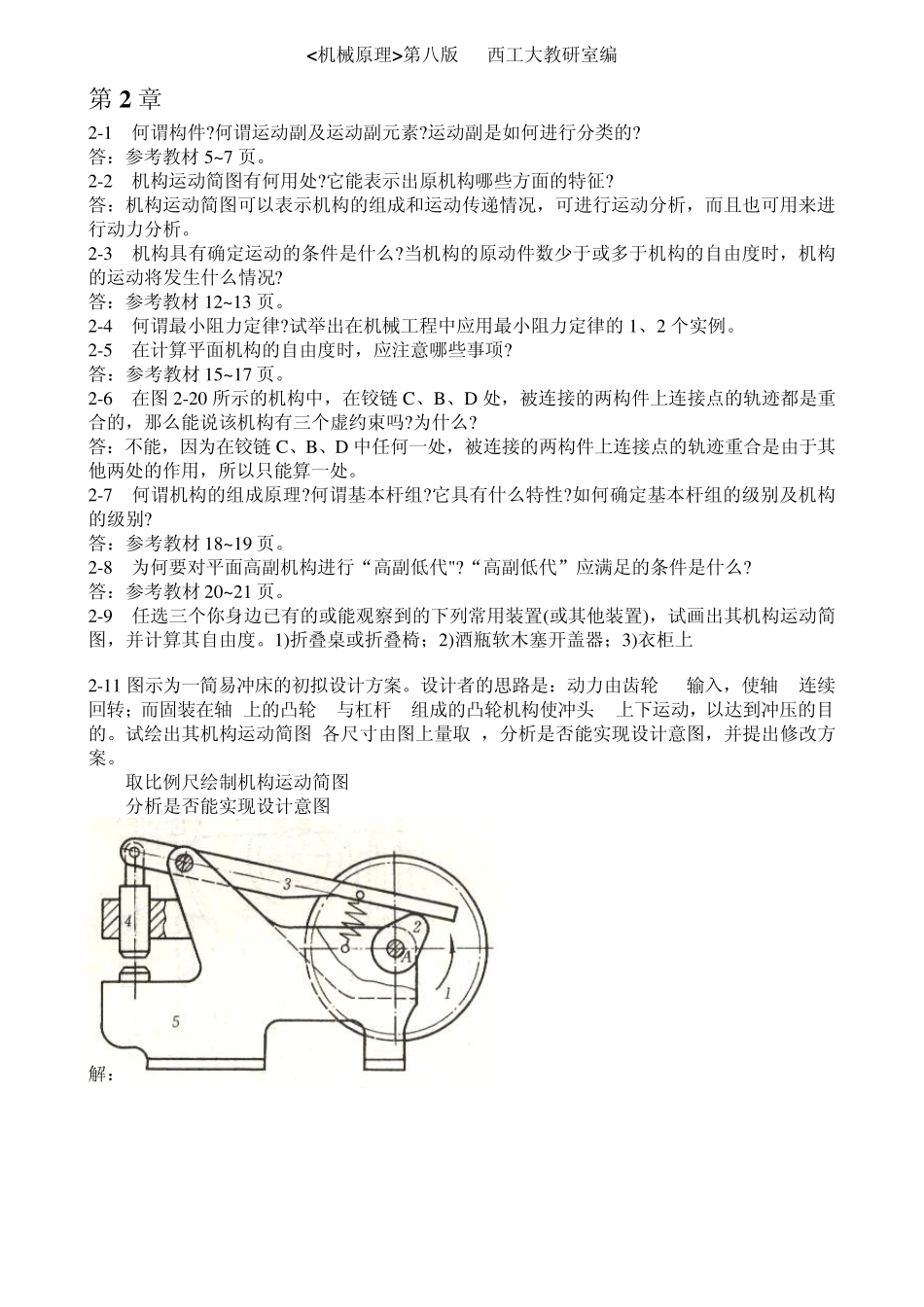

1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上 2-11 图示为一简易冲床的初拟设计方案
设计者的思路是：动力由齿轮 j输入，使轴 A连续回转；而固装在轴^上的凸轮 2与杠杆3组成的凸轮机构使冲头 4上下运动，以达到冲压的目的
试绘出其机构运动简图(各尺寸由图上量取)，分析是否能实现设计意图，并提出修改方案
1)取比例尺绘制机构运动简图 2)分析是否能实现设计意图 解： 3 324 10
