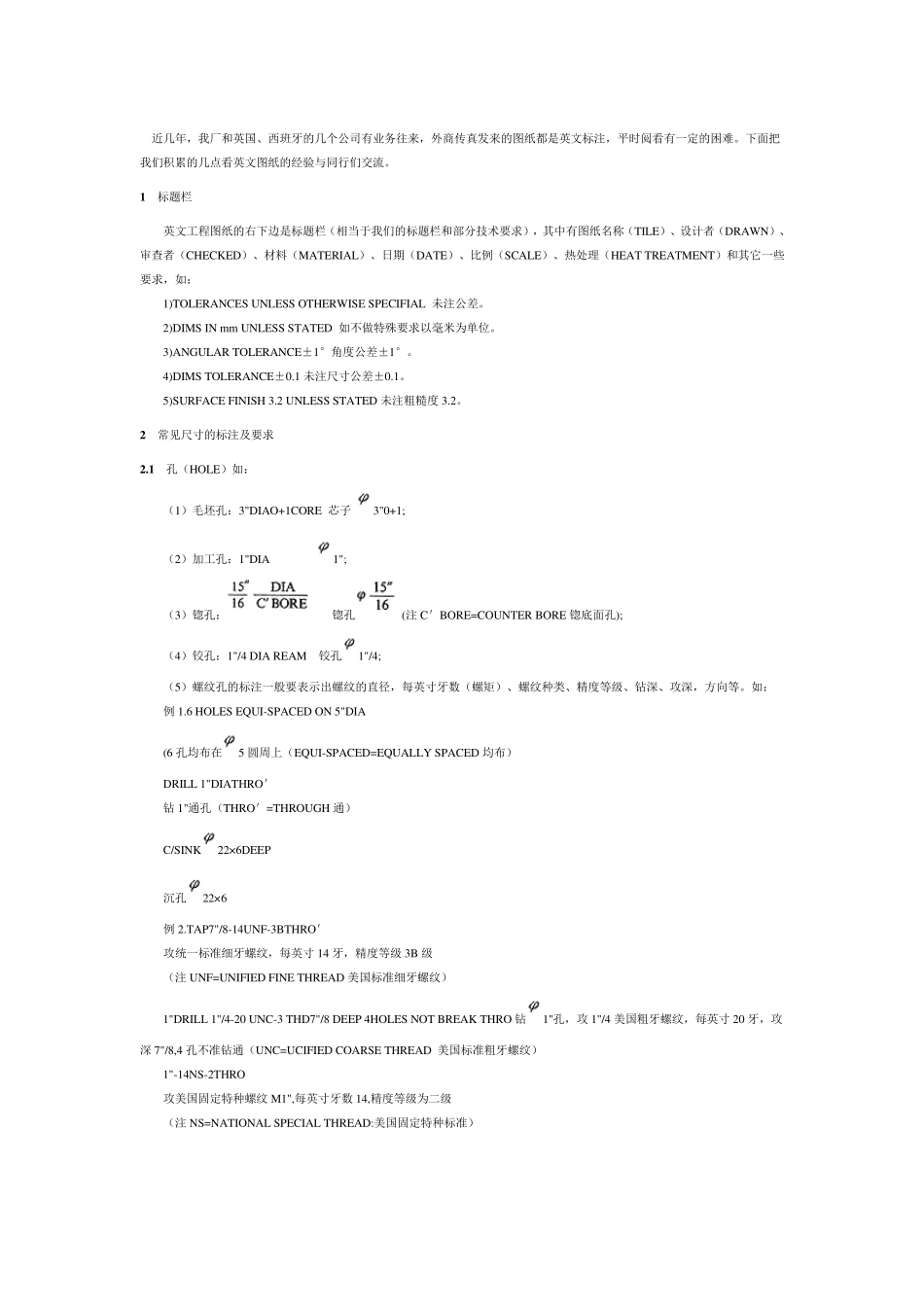

机械图纸中英文翻译[25P][487KB]_第1页
1/25

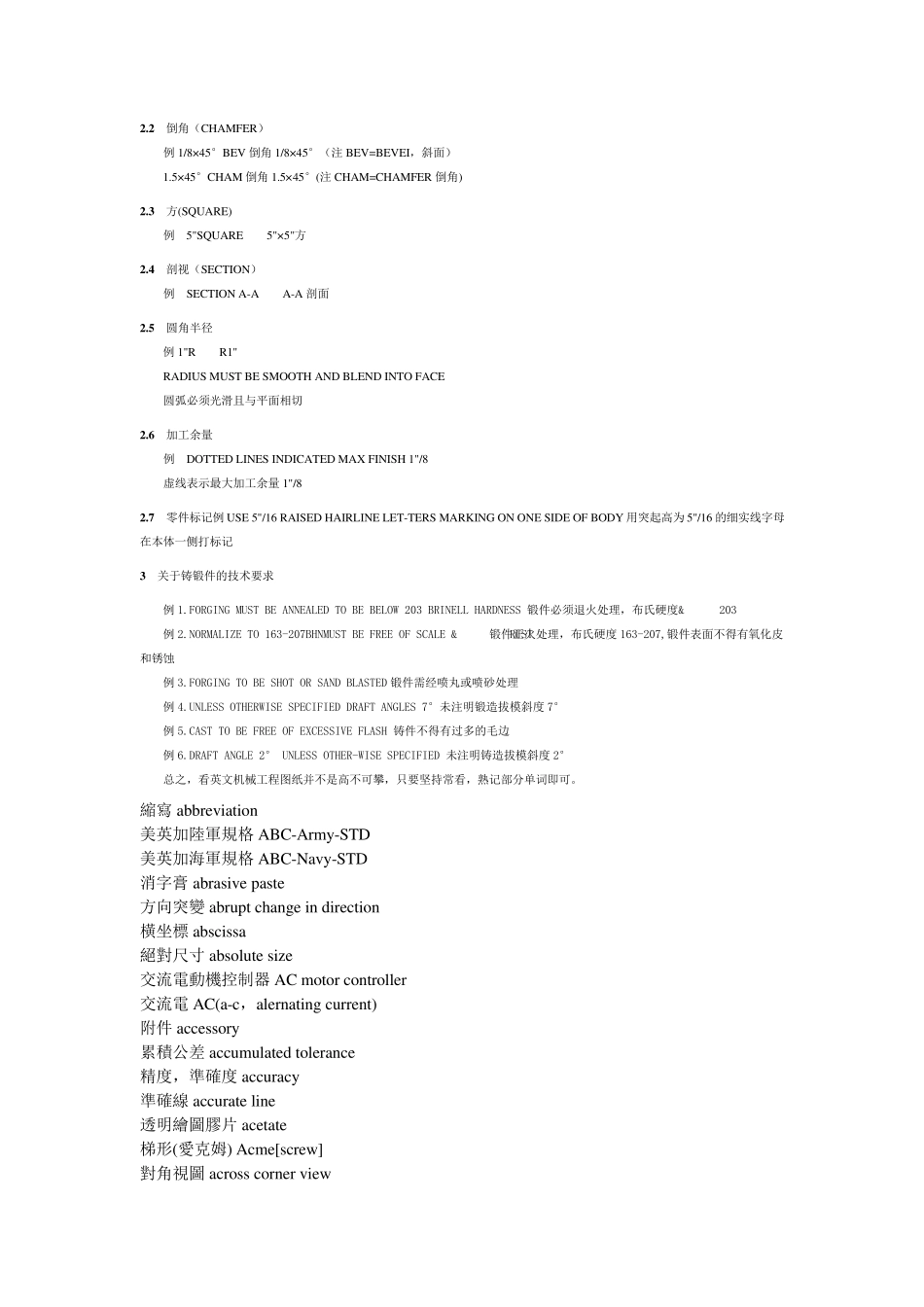

机械图纸中英文翻译[25P][487KB]_第2页
2/25
机械图纸中英文翻译[25P][487KB]_第3页
3/25
近几年,我厂和英国、西班牙的几个公司有业务往来,外商传真发来的图纸都是英文标注,平时阅看有一定的困难。下面把我们积累的几点看英文图纸的经验与同行们交流。 1 标题栏 英文工程图纸的右下边是标题栏(相当于我们的标题栏和部分技术要求),其中有图纸名称(TILE)、设计者(DRAWN)、审查者(CHECKED)、材料(MATERIAL)、日期(DATE)、比例(SCALE)、热处理(HEAT TREATMENT)和其它一些要求,如: 1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。 2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。 3)ANGULAR TOLERANCE±1°角度公差±1°。 4)DIMS TOLERANCE±0.1 未注尺寸公差±0.1。 5)SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度 3.2。 2 常见尺寸的标注及要求 2 .1 孔(HOLE)如: (1)毛坯孔:3"DIAO+1CORE 芯子 3"0+1; (2)加工孔:1"DIA 1"; (3)锪孔: 锪孔(注C'BORE=COUNTER BORE 锪底面孔); (4)铰孔:1"/4 DIA REAM 铰孔1"/4; (5)螺纹孔的标注一般要表示出螺纹的直径,每英寸牙数(螺矩)、螺纹种类、精度等级、钻深、攻深,方向等。如: 例1.6 HOLES EQUI-SPACED ON 5"DIA (6 孔均布在5 圆周上(EQUI-SPACED=EQUALLY SPACED 均布) DRILL 1"DIATHRO' 钻1"通孔(THRO'=THROUGH 通) C/SINK22×6DEEP 沉孔22×6 例2.TAP7"/8-14UNF-3BTHRO' 攻统一标准细 牙螺纹,每英寸 14 牙,精度等级3B 级 (注UNF=UNIFIED FINE THREAD 美 国标准细 牙螺纹) 1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO 钻1"孔,攻1"/4 美 国粗牙螺纹,每英寸 20 牙,攻深7"/8,4 孔不准钻通(UNC=UCIFIED COARSE THREAD 美 国标准粗牙螺纹) 1"-14NS-2THRO 攻美 国固 定特种螺纹M1",每英寸牙数14,精度等级为二 级 (注NS=NATIONAL SPECIAL THREAD:美 国固 定特种标准) 2 .2 倒角(CHAMFER) 例1/8×45°BEV 倒角1/8×45°(注 BEV=BEVEI,斜面) 1.5×45°CHAM 倒角1.5× 45°(注 CHAM=CHAMFER 倒角) 2 .3 方(SQUARE) 例 5"SQUARE 5"×5"方 2 .4 剖视(SECTION) 例 SECTION A-A A-A 剖面 2 .5 圆角半径 例1"R R1" RADIUS MUST BE SMOOTH AND BLEND INTO FACE 圆弧必须光滑且与平面相切 2 .6 加工余量 例 DOTTED LINES INDICATED MAX FINISH 1"/8...
