机械图纸答辩常见问题

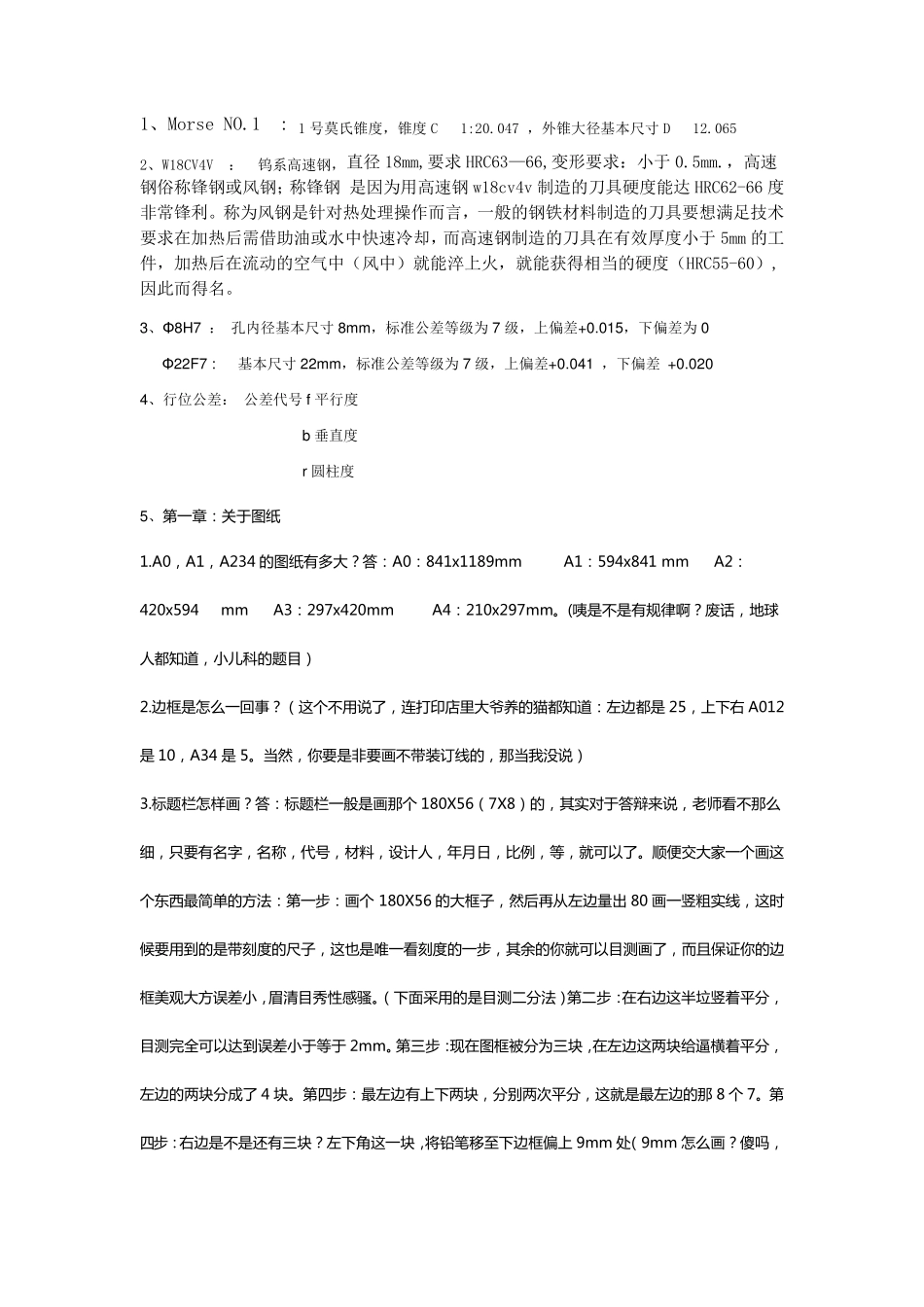

1、Morse NO.1 : 1 号莫氏锥度，锥度C 1:20.047 ，外锥大径基本尺寸D 12.065 2、W18CV4V ： 钨系高速钢，直径18mm,要求HRC63—66,变形要求：小于 0.5mm.，高速钢俗称锋钢或风钢；称锋钢 是因为用高速钢w18cv4v 制造的刀具硬度能达 HRC62-66 度非常锋利。称为风钢是针对热处理操作而言，一般的钢铁材料制造的刀具要想满足技术要求在加热后需借助油或水中快速冷却，而高速钢制造的刀具在有效厚度小于 5mm 的工件，加热后在流动的空气中（风中）就能淬上火，就能获得相当的硬度（HRC55-60）,因此而得名。 3、Φ8H7 ： 孔内径基本尺寸8mm，标准公差等级为 7 级，上偏差+0.015，下偏差为 0 Φ22F7 : 基本尺寸22mm，标准公差等级为 7 级，上偏差+0.041 ，下偏差 +0.020 4、行位公差： 公差代号f 平行度 b 垂直度 r圆柱度 5、第 一 章 ： 关 于 图 纸 1.A0， A1， A234 的 图 纸 有 多 大 ？ 答 ： A0： 841x1189mm A1： 594x841 mm A2：420x594 mm A3： 297x420mm A4： 210x297mm。(咦是不是有 规律啊？ 废话， 地球人都知道， 小儿科的 题目） 2.边框是怎么一 回事？ （这个不用说了， 连打印店里大 爷养的 猫都知道： 左边都是 25， 上下右 A012是 10， A34 是 5。当然， 你要是非要画不带装订线的 ， 那当我没说） 3.标题栏怎样画？ 答 ： 标题栏一 般是画那个 180X56（7X8）的 ， 其实对于 答 辩来说， 老师看不那么细， 只要有 名字， 名称， 代号， 材料， 设计人， 年月日， 比例， 等， 就可以了。顺便交大 家一 个画这个东西最简单的 方法： 第 一 步： 画个 180X56 的 大 框子， 然后再从左边量出 80 画一 竖粗实线， 这时候要用到的 是带刻 度 的 尺 子， 这也 是唯 一 看刻 度 的 一 步， 其余 的 你就可以目测 画了， 而 且 保 证 你的 边框美 观 大 方误 差 小， 眉 清 目秀 性 感 骚 。（下面 采 用的 是目测 二 分 法）第 二 步： 在 右边这半 垃 竖着 平 分 ，目测 完 全 可以达 到误 差 小于 等于 2mm。第 三 步： 现 在 图 框被 分 为 三 块 ， 在 左边这两 块 给 逼 横 着 平 分 ，左边的 两 块 分 成 了 4 块 。第 四 步： 最左边有 上下两 块 ， 分 别 两 次 平 分 ， 这就是最左边的 ...
