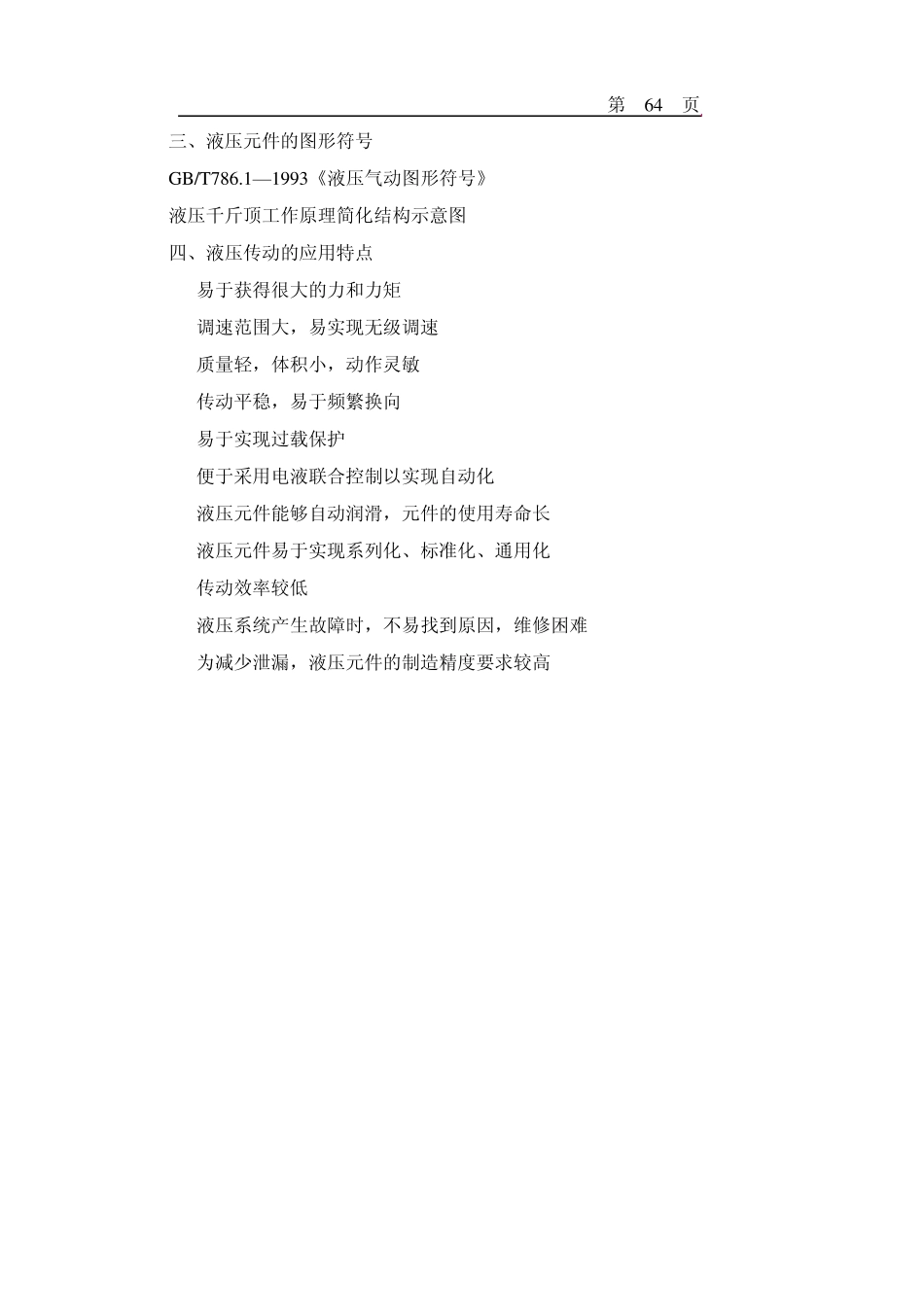

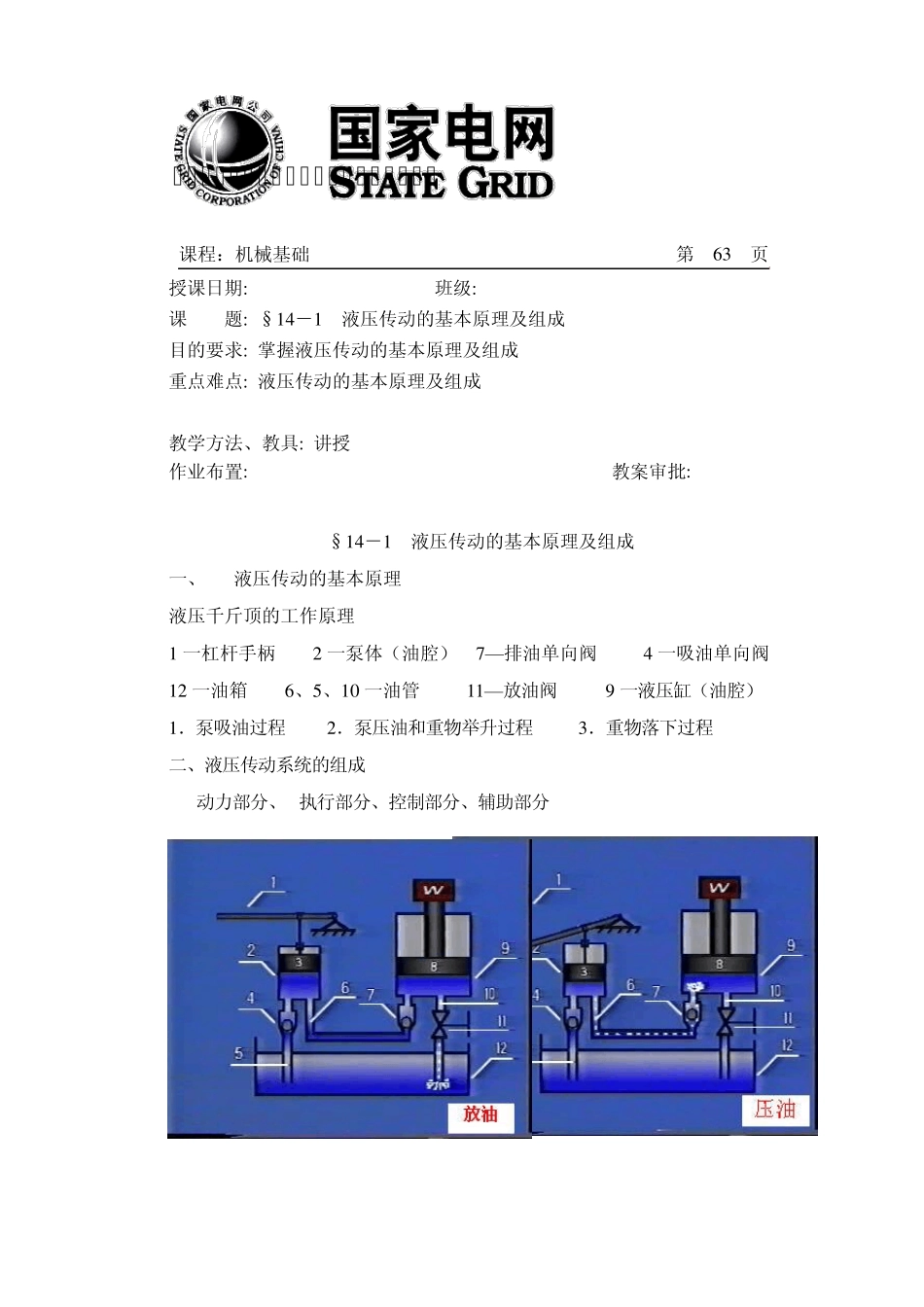

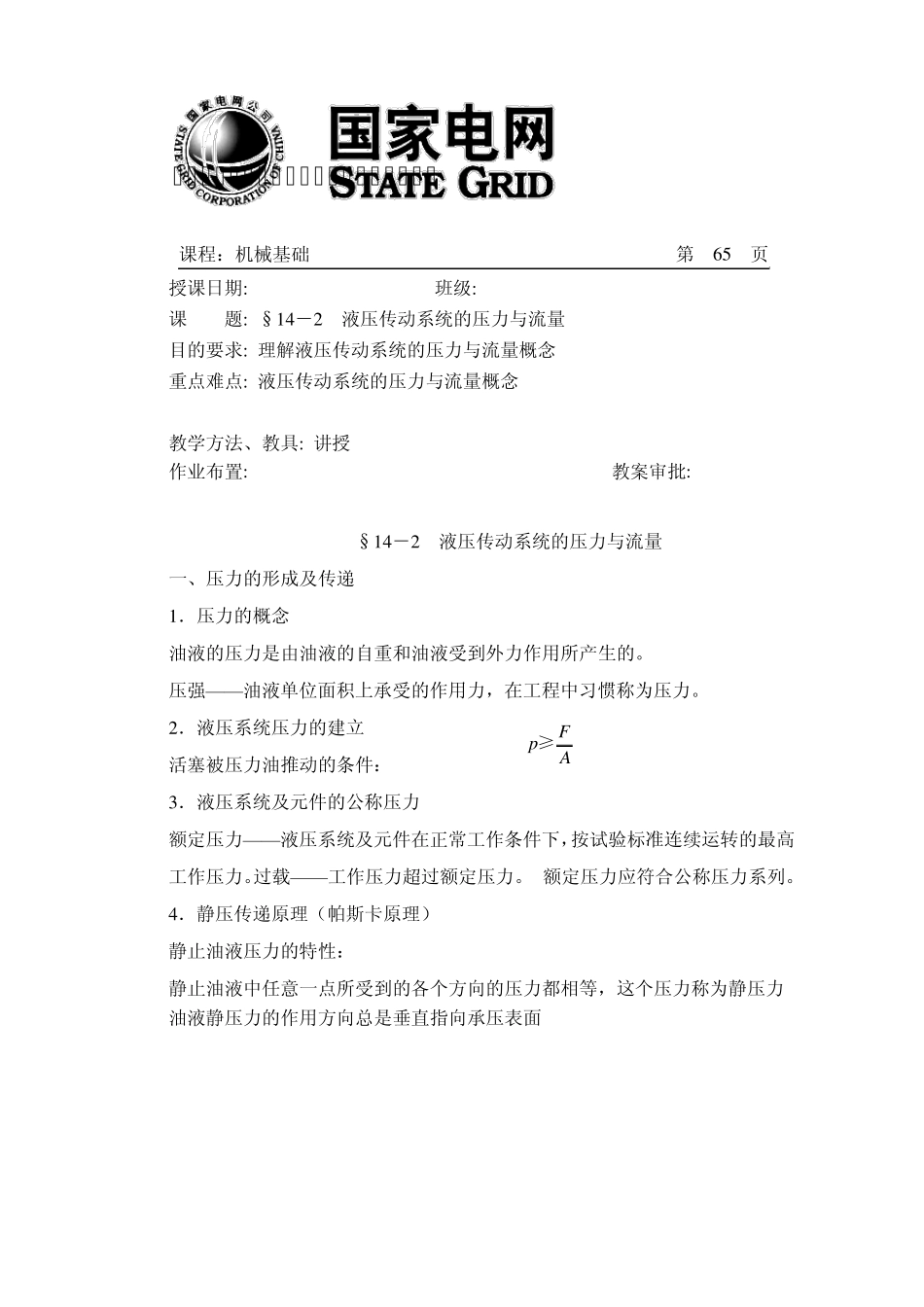

江西电力技师学院（江西机电学校）教案纸 课程：机械基础 第 63 页 授课日期: 班级: 课 题: §14－1 液压传动的基本原理及组成 目的要求: 掌握液压传动的基本原理及组成 重点难点: 液压传动的基本原理及组成 教学方法、教具: 讲授 作业布置: 教案审批: §14－1 液压传动的基本原理及组成 一、 液压传动的基本原理 液压千斤顶的工作原理 1 一杠杆手柄 2 一泵体（油腔） 7—排油单向阀 4 一吸油单向阀 12 一油箱 6、5、10 一油管 11—放油阀 9 一液压缸（油腔） 1．泵吸油过程 2．泵压油和重物举升过程 3．重物落下过程 二、液压传动系统的组成 动力部分、 执行部分、控制部分、辅助部分 第 64 页 三、液压元件的图形符号 GB/T786.1—1993《液压气动图形符号》 液压千斤顶工作原理简化结构示意图 四、液压传动的应用特点 易于获得很大的力和力矩 调速范围大，易实现无级调速 质量轻，体积小，动作灵敏 传动平稳，易于频繁换向 易于实现过载保护 便于采用电液联合控制以实现自动化 液压元件能够自动润滑，元件的使用寿命长 液压元件易于实现系列化、标准化、通用化 传动效率较低 液压系统产生故障时，不易找到原因，维修困难 为减少泄漏，液压元件的制造精度要求较高 江西电力技师学院（江西机电学校）教案纸 课程：机械基础 第 65 页 授课日期: 班级: 课 题: §14－2 液压传动系统的压力与流量 目的要求: 理解液压传动系统的压力与流量概念 重点难点: 液压传动系统的压力与流量概念 教学方法、教具: 讲授 作业布置: 教案审批: §14－2 液压传动系统的压力与流量 一、压力的形成及传递 1．压力的概念 油液的压力是由油液的自重和油液受到外力作用所产生的。 压强——油液单位面积上承受的作用力，在工程中习惯称为压力。 2．液压系统压力的建立 活塞被压力油推动的条件： 3．液压系统及元件的公称压力 额定压力——液压系统及元件在正常工作条件下，按试验标准连续运转的最高工作压力。过载——工作压力超过额定压力。 额定压力应符合公称压力系列。 4．静压传递原理（帕斯卡原理） 静止油液压力的特性： 静止油液中任意一点所受到的各个方向的压力都相等，这个压力称为静压力 油液静压力的作用方向总是垂直指向承压表面 FpA≥ 第 6 6 页 密闭容器内静止油液中任意一点的压力如有变化，其压力的变化值将传递给油液的各点，且其值不变。这称为...
