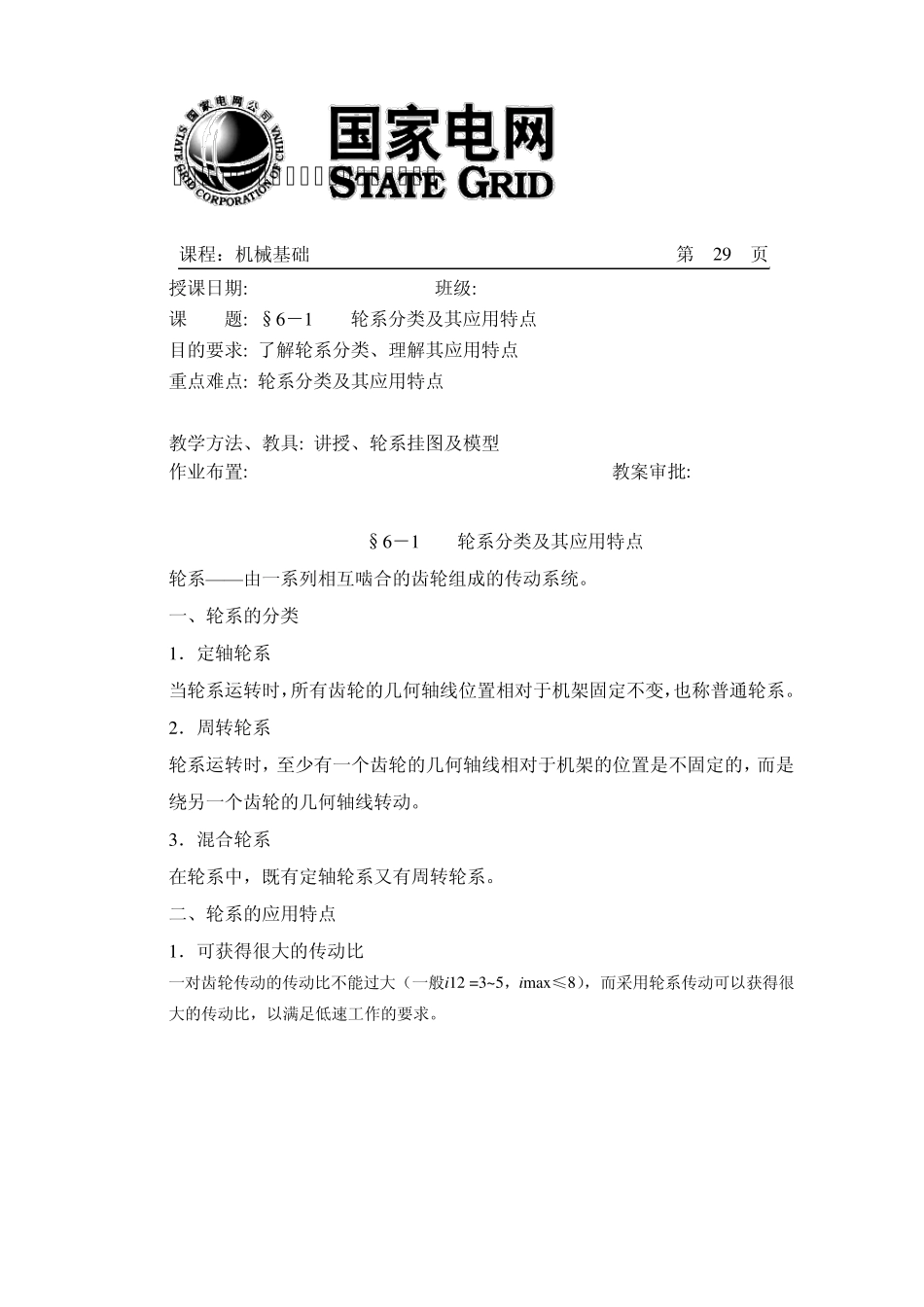

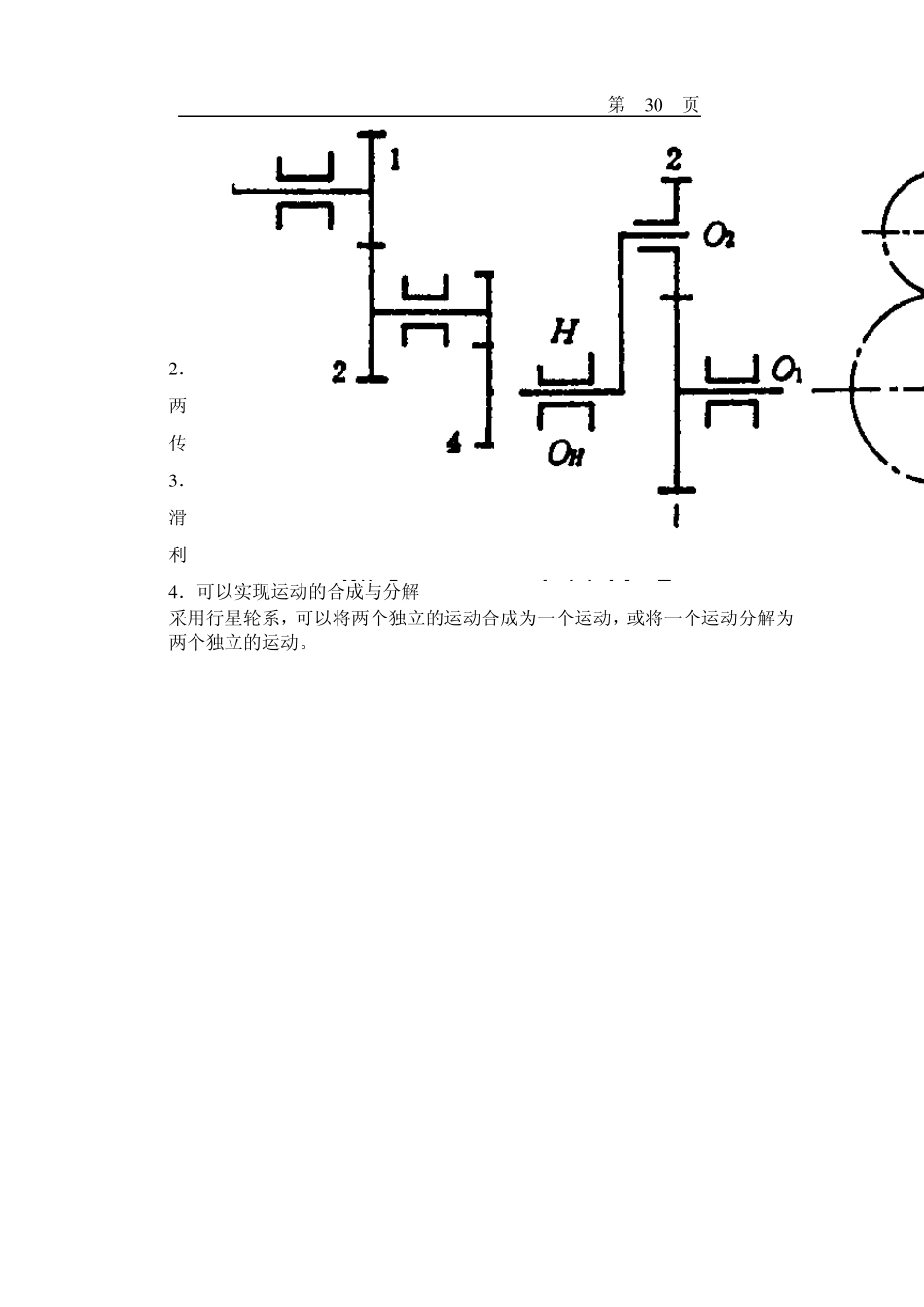

江西电力技师学院（江西机电学校）教案纸 课程：机械基础 第 29 页 授课日期: 班级: 课 题: §6－1 轮系分类及其应用特点 目的要求: 了解轮系分类、理解其应用特点 重点难点: 轮系分类及其应用特点 教学方法、教具: 讲授、轮系挂图及模型 作业布置: 教案审批: §6－1 轮系分类及其应用特点 轮系——由一系列相互啮合的齿轮组成的传动系统。 一、轮系的分类 1．定轴轮系 当轮系运转时，所有齿轮的几何轴线位置相对于机架固定不变，也称普通轮系。 2．周转轮系 轮系运转时，至少有一个齿轮的几何轴线相对于机架的位置是不固定的，而是绕另一个齿轮的几何轴线转动。 3．混合轮系 在轮系中，既有定轴轮系又有周转轮系。 二、轮系的应用特点 1．可获得很大的传动比 一对齿轮传动的传动比不能过大（一般i12 =3~5，imax≤8），而采用轮系传动可以获得很大的传动比，以满足低速工作的要求。 第 3 0 页 2 ．可作较远距离的传动 两轴中心距较大时，如用一对齿轮传动，则两齿轮的结构尺寸必然很大，导致传动机构庞大。 3 ．可以方便地实现变速和变向要求 滑移齿轮变速机构 利用中间轮变向机构 4 ．可以实现运动的合成与分解 采用行星轮系，可以将两个独立的运动合成为一个运动，或将一个运动分解为两个独立的运动。 江西电力技师学院（江西机电学校）教案纸 课程：机械基础 第 31 页 授课日期: 班级: 课 题: §6－2 定轴轮系传动比计算 目的要求: 掌握定轴轮系传动比计算及定轴轮系各轮转动方向的判断 重点难点: 定轴轮系传动比计算、定轴轮系各轮转动方向的判断 教学方法、教具: 讲授 作业布置: 教案审批: §6－2 定轴轮系传动比计算 一、定轴轮系中各轮转向的判断 当首轮（或末轮）的转向为已知时，其末轮（或首轮）的转向也就确定了，表示方法可以用标注箭头的方法来确定。 圆柱齿轮啮合－外啮合 转向用画箭头的方法表示，主、从动轮转向相反时，两箭头指向相反。 圆柱齿轮啮合－内啮合 主、从动轮转向相同时，两箭头指向相同。 锥齿轮啮合传动 两箭头指向相背或相向啮合点。 蜗轮蜗杆啮合传动 两箭头指向按第五章讲过的规定标注。 对于轮系中各齿轮轴线相互平行时，其任意级从动轮的转向可以通过在图上依次数，则首轮与末轮的转向相同；若为奇数，则转向相反。 轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，只能用画直箭头的方法表示。画箭头来确定，也可以数外啮合齿轮的对...
