电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

机械密封型号

机械密封型号_第1页
1/6
机械密封型号_第2页
2/6
机械密封型号_第3页
3/6

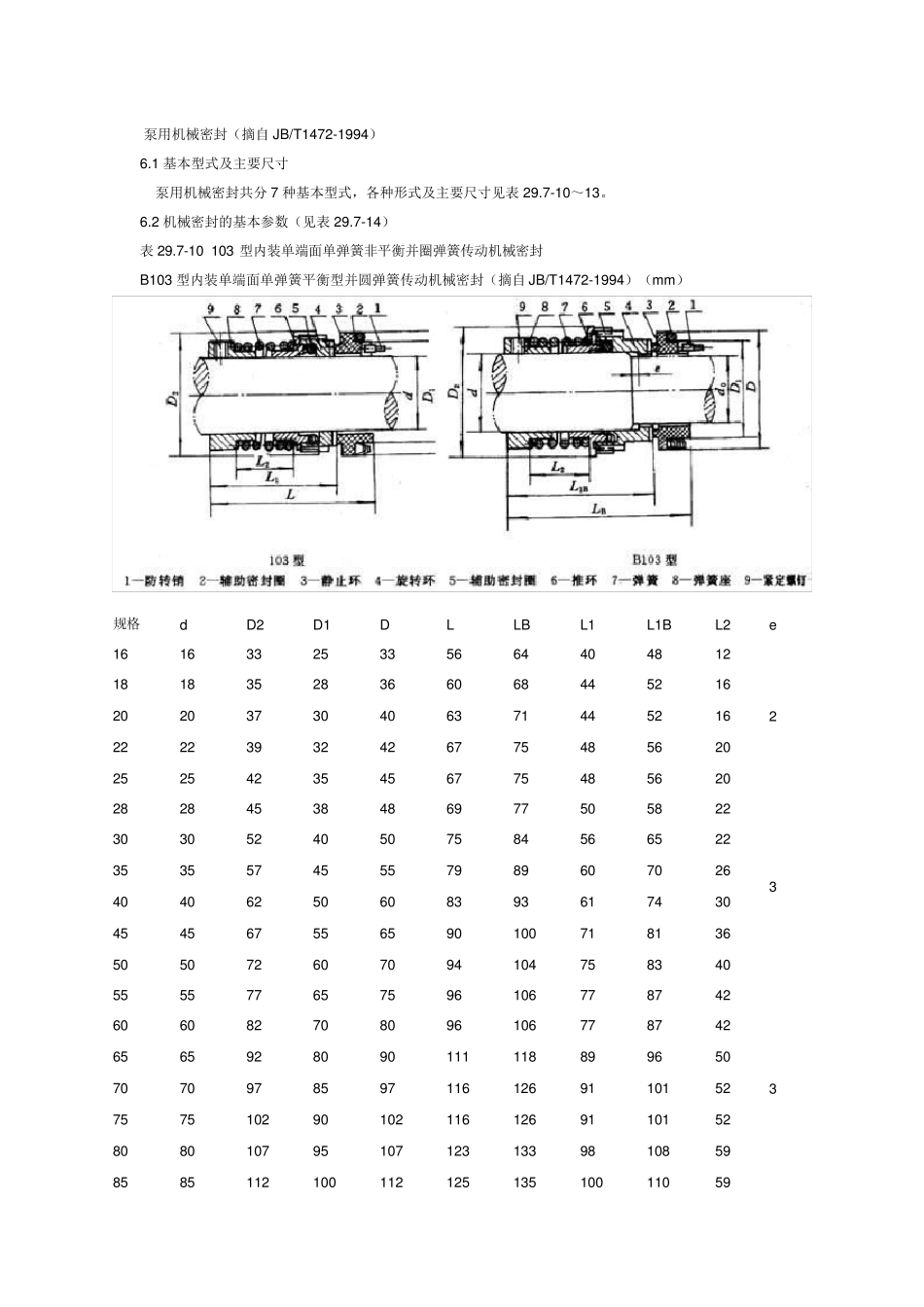

泵用机械密封(摘自JB/T1472-1994) 6.1 基本型式及主要尺寸 泵用机械密封共分7 种基本型式,各种形式及主要尺寸见表29.7-10~13。 6.2 机械密封的基本参数(见表29.7-14) 表29.7-10 103 型内装单端面单弹簧非平衡并圈弹簧传动机械密封 B103 型内装单端面单弹簧平衡型并圆弹簧传动机械密封(摘自JB/T1472-1994)(m m ) 规格 d D2 D1 D L LB L1 L1B L2 e 16 16 33 25 33 56 64 40 48 12 2 18 18 35 28 36 60 68 44 52 16 20 20 37 30 40 63 71 44 52 16 22 22 39 32 42 67 75 48 56 20 25 25 42 35 45 67 75 48 56 20 28 28 45 38 48 69 77 50 58 22 3 30 30 52 40 50 75 84 56 65 22 35 35 57 45 55 79 89 60 70 26 40 40 62 50 60 83 93 61 74 30 45 45 67 55 65 90 100 71 81 36 50 50 72 60 70 94 104 75 83 40 55 55 77 65 75 96 106 77 87 42 3 60 60 82 70 80 96 106 77 87 42 65 65 92 80 90 111 118 89 96 50 70 70 97 85 97 116 126 91 101 52 75 75 102 90 102 116 126 91 101 52 80 80 107 95 107 123 133 98 108 59 85 85 112 100 112 125 135 100 110 59 90 90 117 105 117 126 136 101 111 60 95 95 122 110 122 126 136 101 111 60 100 100 127 115 127 126 136 101 111 60 110 110 141 130 142 153 165 126 138 80 120 120 151 140 152 153 165 126 138 80 注:1 安装机械密封部位的轴的轴向窜动量不大于3m m 。 2 生产厂:自贡机械密封件厂、浓阳机械密封研究所、天津克半密封有限公司,到表 23-20 前注皆相同。 表 29.7-11 104 型内装单端面单弹簧非平衡型套传动机械密封 B104 型内装单端面单弹簧平衡型套传动机械密封(摘自JB/T1472-1994)(m m ) 规格 d d0 D D1 D2 L LB L1B L2 L1 e 16 16 11 33 25 33 53 61 45 8 57 2 18 18 13 36 28 35 58 64 48 11 60 20 20 15 40 30 37 59 67 48 11 62 22 22 17 42 32 39 62 70 51 14 65 25 25 20 45 35 42 62 70 51 14 65 28 28 22 48 38 45 63 71 52 15 66 30 30 25 50 40 52 68 77 58 15 7...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

机械密封型号

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
