机械手电气控制

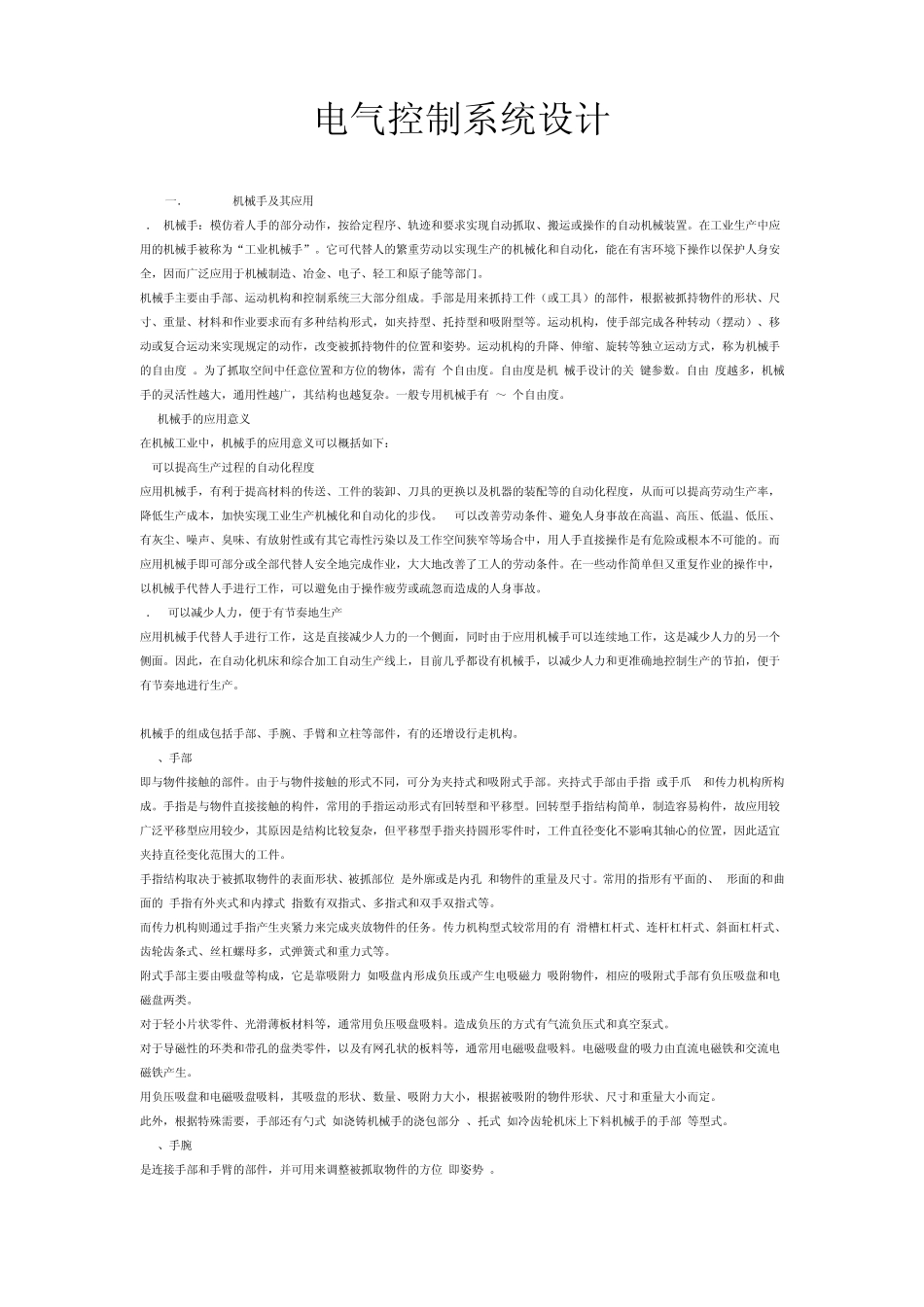

电气控制系统设计 一． 1.机械手及其应用 1．1机械手：模仿着人手的部分动作，按给定程序、轨迹和要求实现自动抓取、搬运或操作的自动机械装置。在工业生产中应用的机械手被称为“工业机械手”。它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。 机械手主要由手部、运动机构和控制系统三大部分组成。手部是用来抓持工件（或工具）的部件，根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式，如夹持型、托持型和吸附型等。运动机构，使手部完成各种转动（摆动）、移动或复合运动来实现规定的动作，改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式，称为机械手的自由度 。为了抓取空间中任意位置和方位的物体，需有6个自由度。自由度是机 械手设计的关 键参数。自由 度越多，机械手的灵活性越大，通用性越广，其结构也越复杂。一般专用机械手有2～3个自由度。 1.2机械手的应用意义 在机械工业中，机械手的应用意义可以概括如下： 1.可以提高生产过程的自动化程度 应用机械手，有利于提高材料的传送、工件的装卸、刀具的更换以及机器的装配等的自动化程度，从而可以提高劳动生产率，降低生产成本，加快实现工业生产机械化和自动化的步伐。2.可以改善劳动条件、避免人身事故在高温、高压、低温、低压、有灰尘、噪声、臭味、有放射性或有其它毒性污染以及工作空间狭窄等场合中，用人手直接操作是有危险或根本不可能的。而应用机械手即可部分或全部代替人安全地完成作业，大大地改善了工人的劳动条件。在一些动作简单但又重复作业的操作中，以机械手代替人手进行工作，可以避免由于操作疲劳或疏忽而造成的人身事故。 2． 可以减少人力，便于有节奏地生产 应用机械手代替人手进行工作，这是直接减少人力的一个侧面，同时由于应用机械手可以连续地工作，这是减少人力的另一个侧面。因此，在自动化机床和综合加工自动生产线上，目前几乎都设有机械手，以减少人力和更准确地控制生产的节拍，便于有节奏地进行生产。 机械手的组成包括手部、手腕、手臂和立柱等部件，有的还增设行走机构。 2.1、手部 即与物件接触的部件。由于与物件接触的形式不同，可分为夹持式和吸附式手部。夹持式手部由手指(或手爪) 和传力机构所构成。手指是与物件直接接触的构件，常用的手指运动形式有回转型和平移型。回转...
