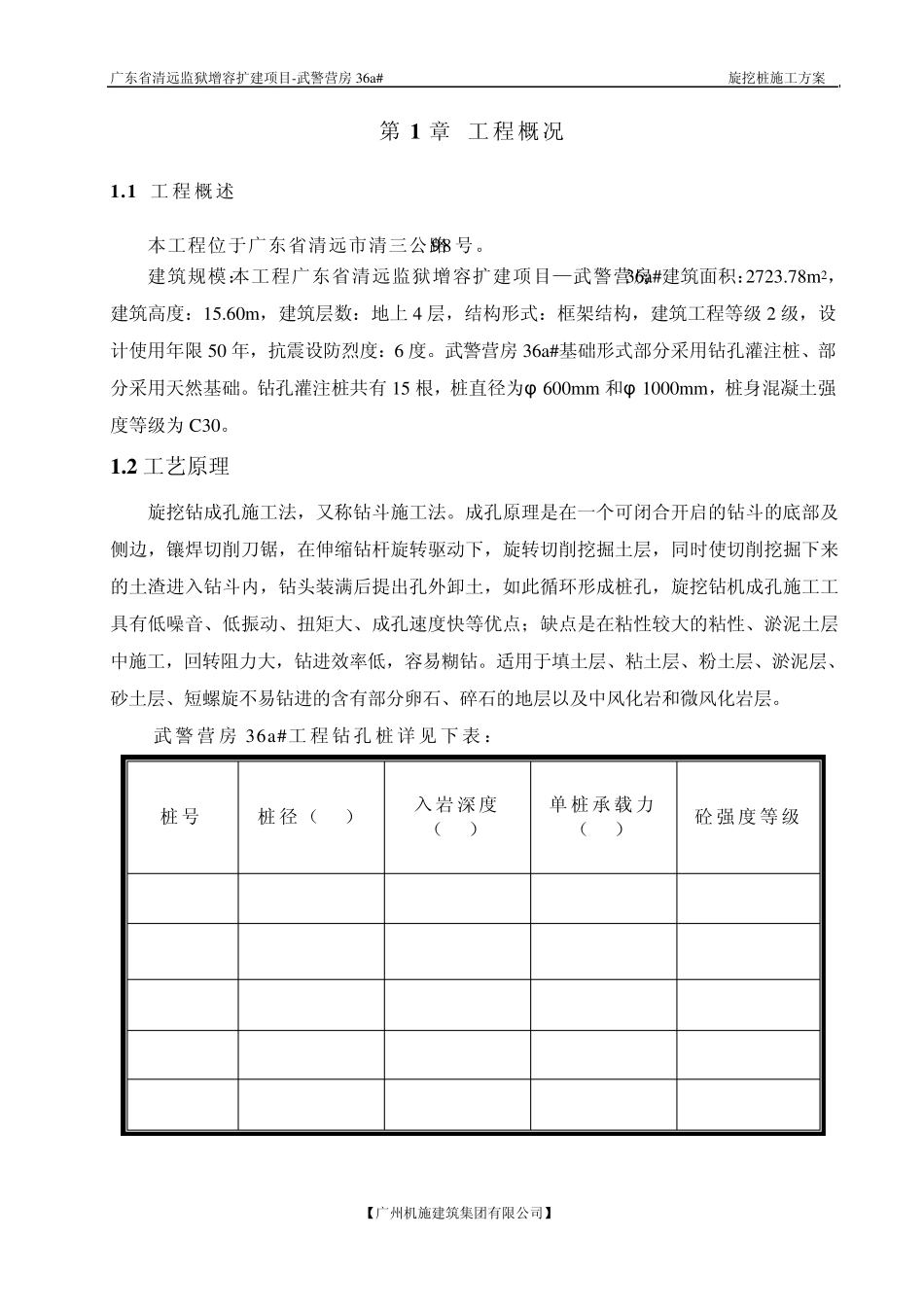

广东省清远监狱增容扩建项目-武警营房36a# 旋挖桩施工方案 【广州机施建筑集团有限公司】 1 第1 章 工程概况 1 .1 工程概述 本工程位于广东省清远市清三公路98 号。 建筑规模：本工程广东省清远监狱增容扩建项目—武警营房36a#建筑面积：2723.78m 2，建筑高度：15.60m ，建筑层数：地上 4 层，结构形式：框架结构，建筑工程等级 2 级，设计使用年限50 年，抗震设防烈度：6 度。武警营房36a#基础形式部分采用钻孔灌注桩、部分采用天然基础。钻孔灌注桩共有15 根，桩直径为φ 600m m 和φ 1000m m ，桩身混凝土强度等级为 C30。 1 .2 工艺原理 旋挖钻成孔施工法，又称钻斗施工法。成孔原理是在一个可闭合开启的钻斗的底部及侧边，镶焊切削刀锯，在伸缩钻杆旋转驱动下，旋转切削挖掘土层，同时使切削挖掘下来的土渣进入钻斗内，钻头装满后提出孔外卸土，如此循环形成桩孔，旋挖钻机成孔施工工具有低噪音、低振动、扭矩大、成孔速度快等优点；缺点是在粘性较大的粘性、淤泥土层中施工，回转阻力大，钻进效率低，容易糊钻。适用于填土层、粘土层、粉土层、淤泥层、砂土层、短螺旋不易钻进的含有部分卵石、碎石的地层以及中风化岩和微风化岩层。 武警营房36a#工程钻 孔 桩详 见 下 表 ： 桩号 桩径 （ mm） 入 岩 深 度（ mm） 单 桩承 载 力 （ KN） 砼 强 度 等 级 CT1a 600 1000 1500 C30 CT1b 600 1000 1500 C30 CT1c 600 6000 2500 C30 CT2 1000 1000 3300 C30 CT3 1000 1000 4500 C30 广东省清远监狱增容扩建项目-武警营房36a# 旋挖桩施工方案 【广州机施建筑集团有限公司】 2 1 .3 工程特点及对策 本工程的桩工期较紧张，因此在施工时要投入足够的人力、物力和机械设备，进行连续作业。 第 2 章 施工准备及总平面布置 2 .1 施工技 术 准 备 2 .1 .1 现 场 交 接 准 备 在进 场 之 前 ，派 员 进 驻 现 场 进 行 交 接 和 施工准 备 工作 ，着 重 对座 标 点和水 准 点等 进 行 复 核 、 交 接 ，并 进 行 现 场 调 整 ，使 现 场 的道 路 、 设 施等 符 合 下步 施工要求 和 整 体 布 置 。 2 .1 .2 技 术 准 备 (1) 气 象 、 地 形 和 水 文 地 质 的调 查 ，掌 握 气 象 资 料 ，以 便 综 合 组 织 全 过程的均 衡 施工，制 ...
