机械设备(联轴器装配)安装通用部分技术标准VIP专享

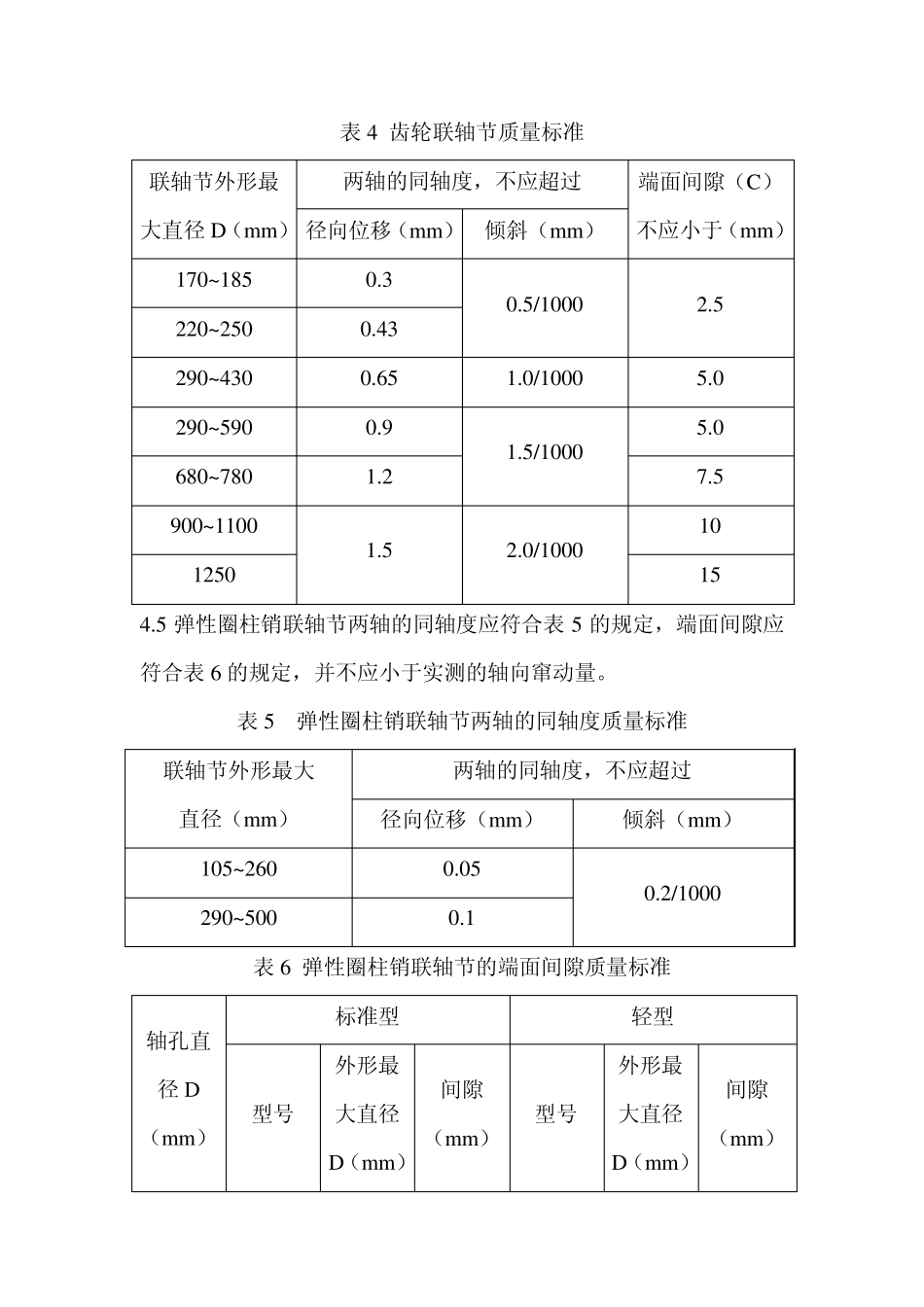

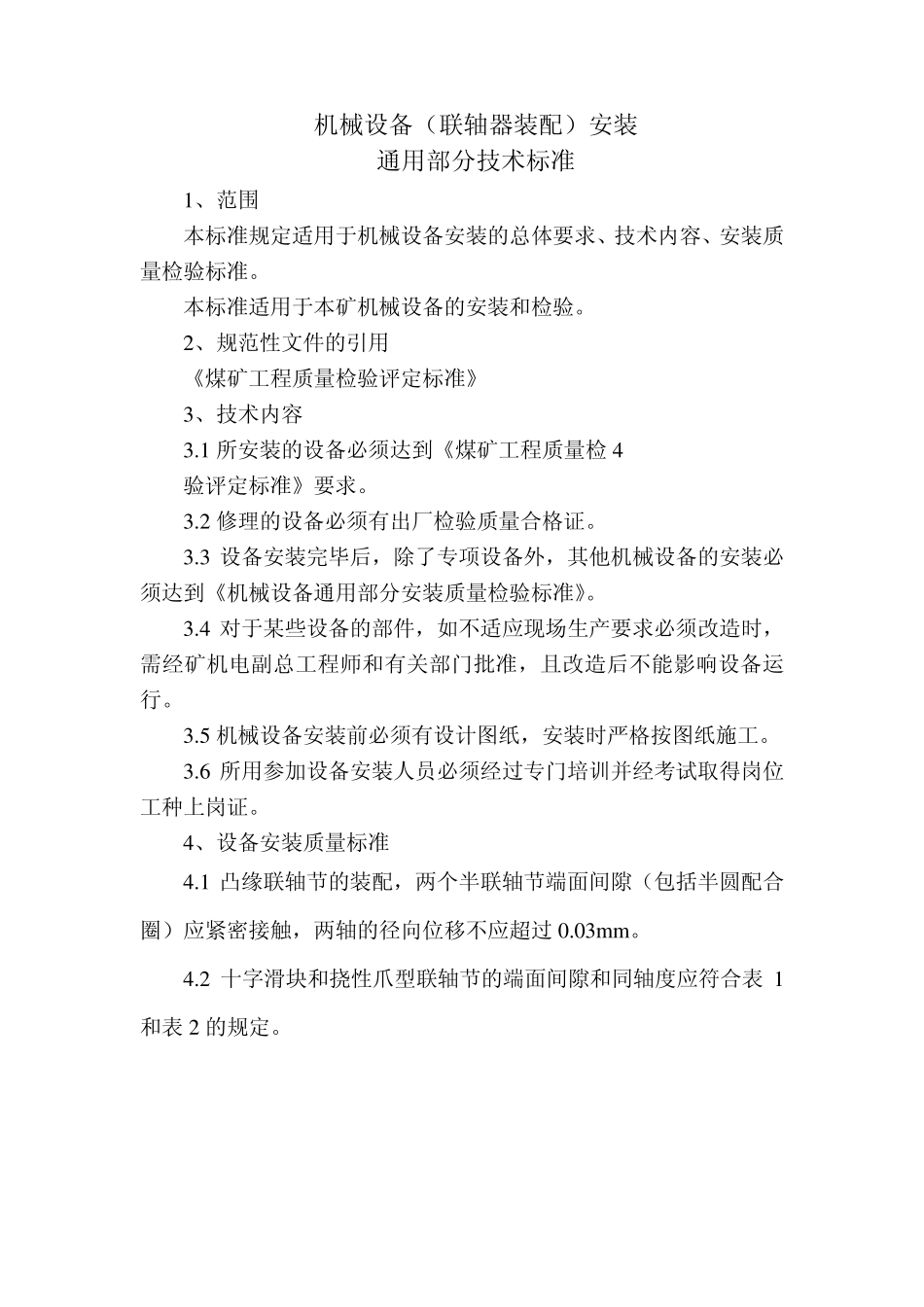

机械设备（联轴器装配）安装 通用部分技术标准 1、范围 本标准规定适用于机械设备安装的总体要求、技术内容、安装质量检验标准。 本标准适用于本矿机械设备的安装和检验。 2、规范性文件的引用 《煤矿工程质量检验评定标准》 3、技术内容 3.1 所安装的设备必须达到《煤矿工程质量检 4 验评定标准》要求。 3.2 修理的设备必须有出厂检验质量合格证。 3.3 设备安装完毕后，除了专项设备外，其他机械设备的安装必须达到《机械设备通用部分安装质量检验标准》。 3.4 对于某些设备的部件，如不适应现场生产要求必须改造时，需经矿机电副总工程师和有关部门批准，且改造后不能影响设备运行。 3.5 机械设备安装前必须有设计图纸，安装时严格按图纸施工。 3.6 所用参加设备安装人员必须经过专门培训并经考试取得岗位工种上岗证。 4、设备安装质量标准 4.1 凸缘联轴节的装配，两个半联轴节端面间隙（包括半圆配合圈）应紧密接触，两轴的径向位移不应超过 0.03m m 。 4.2 十字滑块和挠性爪型联轴节的端面间隙和同轴度应符合表 1和表 2 的规定。 表1 联轴节端面间隙标准 联轴节外形最大直径 （mm） 端面间隙（C） (mm) 十字滑块联轴节 D≤190 0.5~0.8 D＞190 1~1.5 挠性爪型联轴节 2 表2 联轴节同轴度标准 联轴节外形最大直径 （mm） 两轴的同轴度，不应超过 径向位移 倾斜 ≤300 ＞300-600 0.1 0.2 0.8/1000 1.2/1000 4.3 蛇形弹簧联轴节的端向间隙和同轴度应符合表3 的规定。 表4 蛇形弹簧联轴节质量标准 联轴节外形最大直径D(mm) 两轴的同轴度，不应超过 端面间隙（C）不应小于（mm） 径向位移（mm） 倾斜（mm） ≤200 0.1 1.0/1000 1.0 ＞200~400 0.2 1.0/1000 1.5 ＞400~700 0.3 1.5/1000 2.0 ＞700~1350 0.5 1.5/1000 2.5 ＞1350~2500 0.7 2.0/1000 3.0 4.4 齿轮联轴节联轴器的同轴度和外齿轮轴套端面处得间隙应符合表4 的规定，其注油要求应符合技术文件规定。 表4 齿轮联轴节质量标准 联轴节外形最大直径D（mm） 两轴的同轴度，不应超过 端面间隙（C）不应小于（mm） 径向位移（mm） 倾斜（mm） 170~185 0.3 0.5/1000 2.5 220~250 0.43 290~430 0.65 1.0/1000 5.0 290~590 0.9 1.5/1000 5.0 680~780 1.2 7.5 900~1100 1.5 2.0/1000 10 1250 15 4.5 弹性圈柱销联轴节两轴的同轴度应符合表5 的规定，端面间隙应符合表6 ...
