机械设计·910习题+D

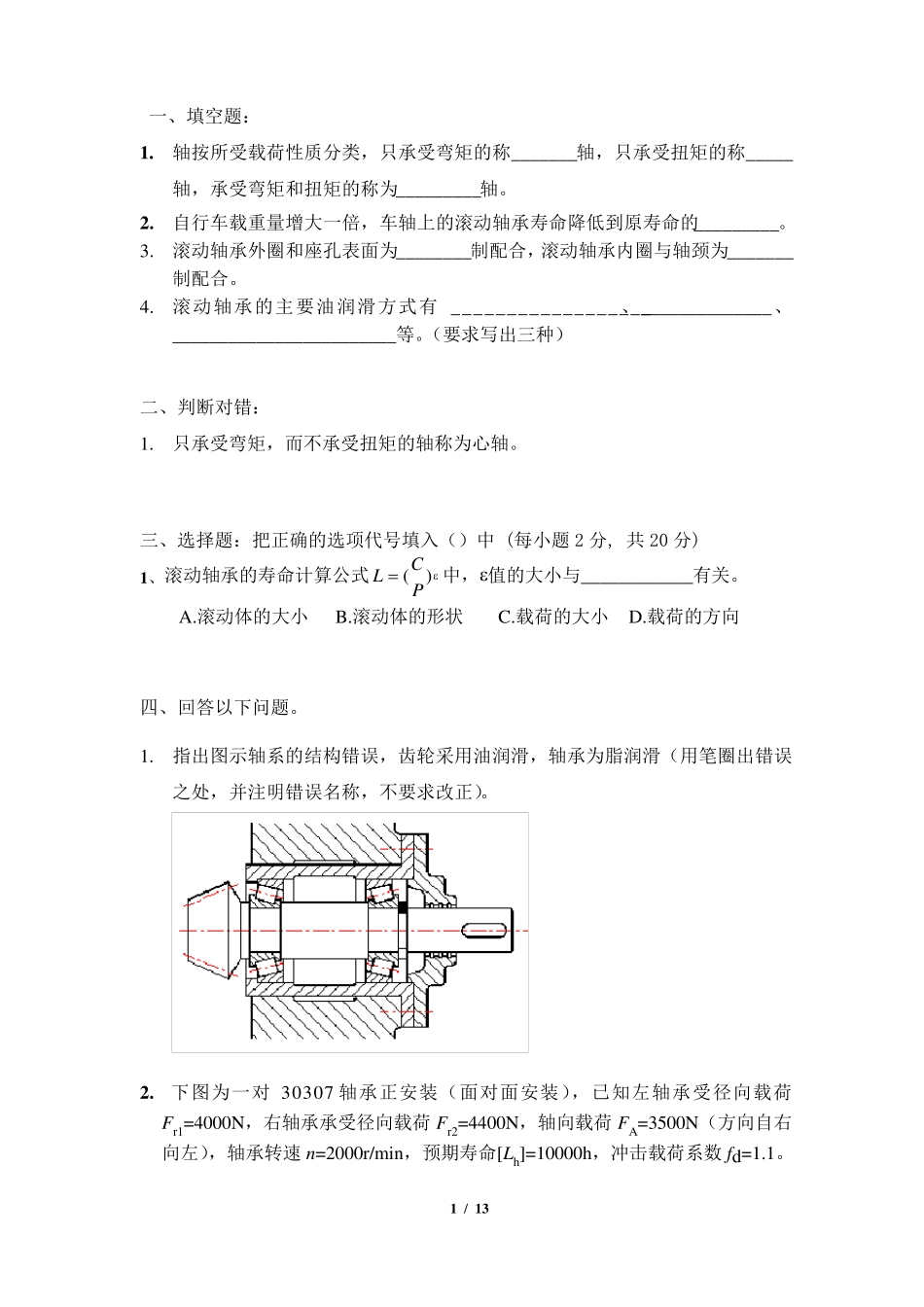

1 / 1 3 一、填空题： 1 . 轴按所受载荷性质分类，只承受弯矩的称_______轴，只承受扭矩的称_____轴，承受弯矩和扭矩的称为_________轴。 2 . 自行车载重量增大一倍，车轴上的滚动轴承寿命降低到原寿命的_________。 3. 滚动轴承外圈和座孔表面为________制配合，滚动轴承内圈与轴颈为_______制配合。 4. 滚动轴承的主要油润滑方式有 __________________、______________、 ________________________等。（要求写出三种） 二、判断对错： 1. 只承受弯矩，而不承受扭矩的轴称为心轴。 三、选择题：把正确的选项代号填入（）中 (每小题 2 分, 共 20 分) 1 、滚动轴承的寿命计算公式)( PCL 中，值的大小与____________有关。 A.滚动体的大小 B.滚动体的形状 C.载荷的大小 D.载荷的方向 四、回答以下问题。 1. 指出图示轴系的结构错误，齿轮采用油润滑，轴承为脂润滑（用笔圈出错误之处，并注明错误名称，不要求改正）。 2 . 下图为一对 30307 轴承正安装（面对面安装），已知左轴承受径向载荷Fr1=4000N，右轴承承受径向载荷 Fr2=4400N，轴向载荷 FA=3500N（方向自右向左），轴承转速 n =2000r/min，预期寿命[Lh]=10000h，冲击载荷系数 fd=1.1。 2 / 1 3 常温下工作，基本额定动载荷C=75200N，试问所选轴承型号是否恰当。 注：30307 轴承，YFF2rd ，e  03. ，当FFear≤ 时，X=1，Y=0，当FFear时，X=0.4，Y=2。 3. 结构题：指出下图中轴系的结构错误（用笔圈出错误之处，并简要说明错误原因，不要求改正）。 4. (本小题 1 2 分) 图示斜齿轮轴由一对 7307AC 型角接触球轴承正安装来支承，已知 Fr1=2600N，Fr2=1900N，FA=600 N，载荷系数 fP=1.2。试求： 1）轴承的派生轴向力 Fd1、Fd2，并图示方向； 2）轴承的轴向力 Fa1、Fa2； 3）轴承的当量动载荷P1、P2，并判断危险轴承。 注：轴承派生轴向力 Fd＝0.7Fr，e=0.7，当Fa/Fr>e 时，X=0.41，Y=0.85； 当Fa/Fr≤e 时，X=1，Y=0。 3 / 1 3 5 . 指出图中之错误。 6. 试改正下图中的错误结构（另画出一正确结构图即可）。 7 . 一轴由两个圆锥滚子轴承支承，F110kN ，F24 kN ，a  100 mm ，b  150 mm ，轴转速n  360 r / min ，冲击载荷系数2.1pf，常温下工作，轴承额定动载荷C  615. kN ，求危险轴承寿命。 注：FFYSr 2 e Fa/Fr≤e Fa/Fr>e 0.3 X=1...
