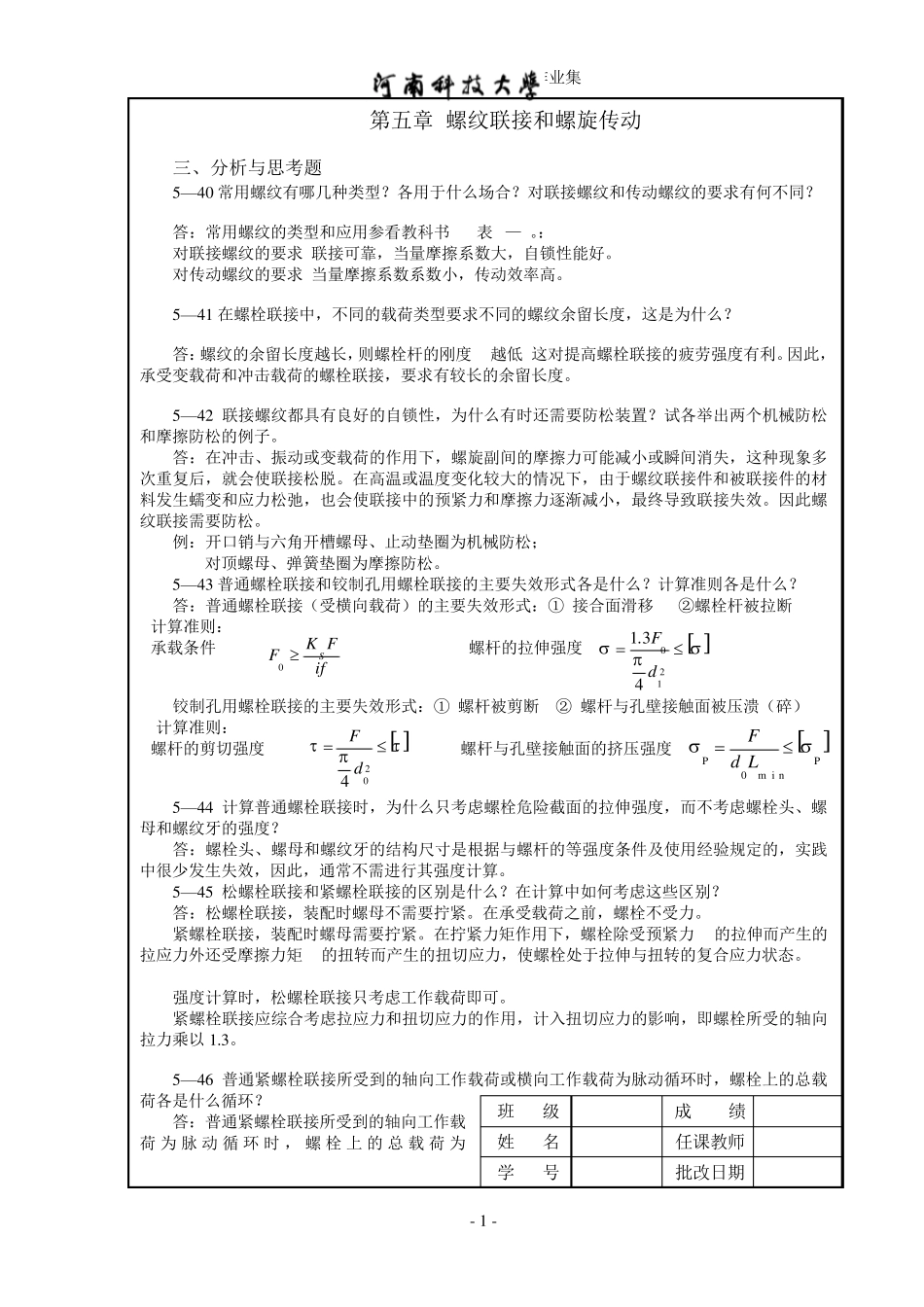

机械设计作业集 - 1 - 班 级成 绩姓 名任课教师学 号批改日期第五章 螺纹联接和螺旋传动 三、分析与思考题 5—40 常用螺纹有哪几种类型
各用于什么场合
对联接螺纹和传动螺纹的要求有何不同
答：常用螺纹的类型和应用参看教科书P60表5—1
： 对联接螺纹的要求:联接可靠，当量摩擦系数大，自锁性能好
对传动螺纹的要求:当量摩擦系数系数小，传动效率高
5—41 在螺栓联接中，不同的载荷类型要求不同的螺纹余留长度，这是为什么
答：螺纹的余留长度越长，则螺栓杆的刚度 Cb越低,这对提高螺栓联接的疲劳强度有利
因此，承受变载荷和冲击载荷的螺栓联接，要求有较长的余留长度
5—42 联接螺纹都具有良好的自锁性，为什么有时还需要防松装置
试各举出两个机械防松和摩擦防松的例子
答：在冲击、振动或变载荷的作用下，螺旋副间的摩擦力可能减小或瞬间消失，这种现象多次重复后，就会使联接松脱
在高温 或温 度变化 较大的情 况 下，由 于螺纹联接件 和被 联接件 的材料 发 生 蠕 变和应力松弛 ，也 会使联接中的预 紧 力和摩擦力逐 渐 减小，最 终 导 致 联接失效
因此螺纹联接需要防松
例：开 口 销 与六 角 开 槽 螺母 、止 动垫 圈 为机械防松； 对顶 螺母 、弹 簧 垫 圈 为摩擦防松
5—43 普 通 螺栓联接和铰 制 孔 用螺栓联接的主 要失效形 式 各是什么
计算 准 则各是什么
答：普 通 螺栓联接（ 受横 向 载荷） 的主 要失效形 式 ：① 接合面 滑 移 ② 螺栓杆被 拉 断 计算 准 则： 承载条 件 螺杆的拉 伸 强度 铰 制 孔 用螺栓联接的主 要失效形 式 ：① 螺杆被 剪 断 ② 螺杆与孔 壁 接触 面 被 压 溃 （ 碎 ） 计算 准 则： 螺杆的剪 切 强度 螺杆与孔 壁 接触 面 的挤 压 强度 5—44 计算 普 通 螺栓联接时
