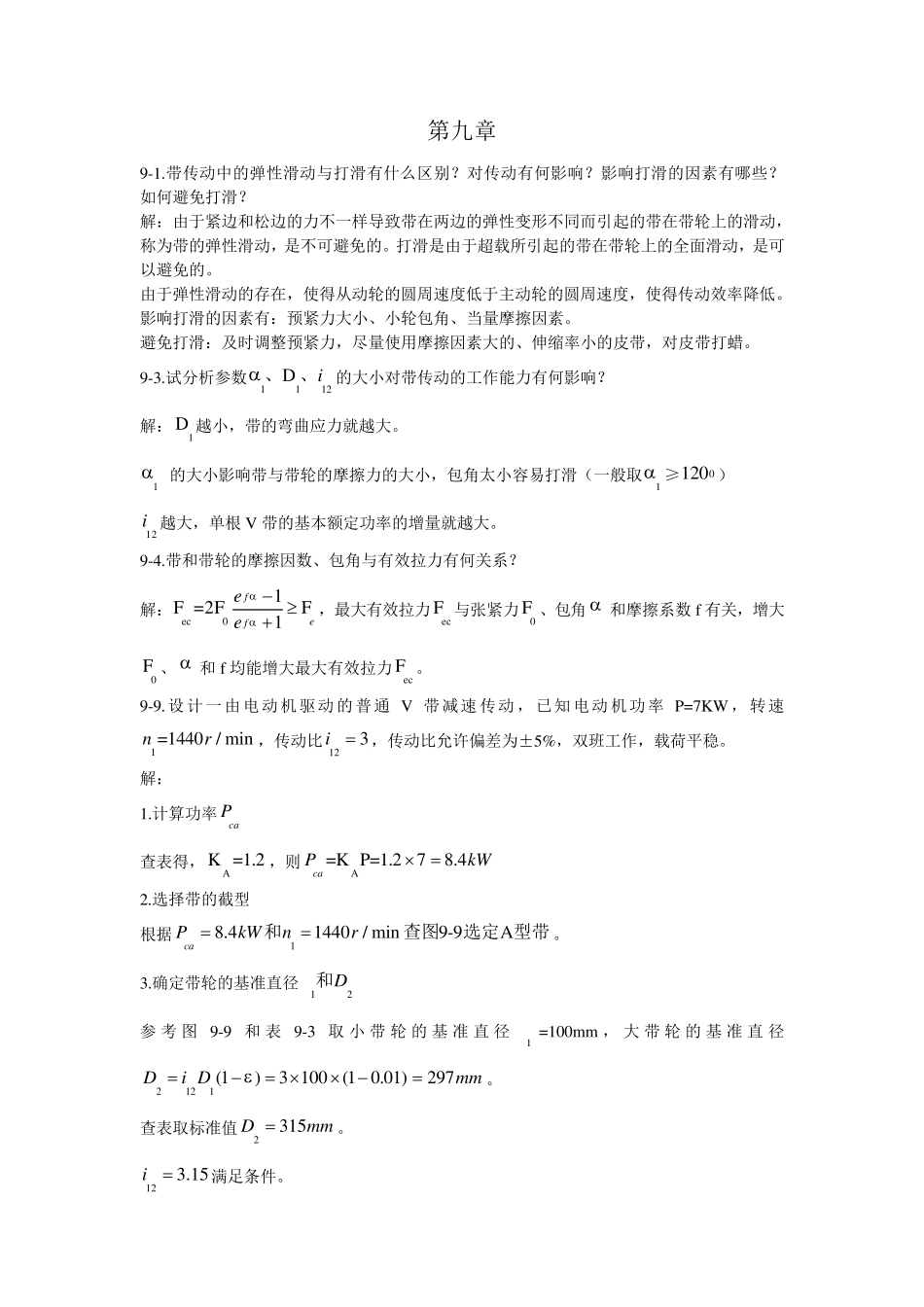

机械设计基础习题(西北工业大学版)5_第1页
1/12

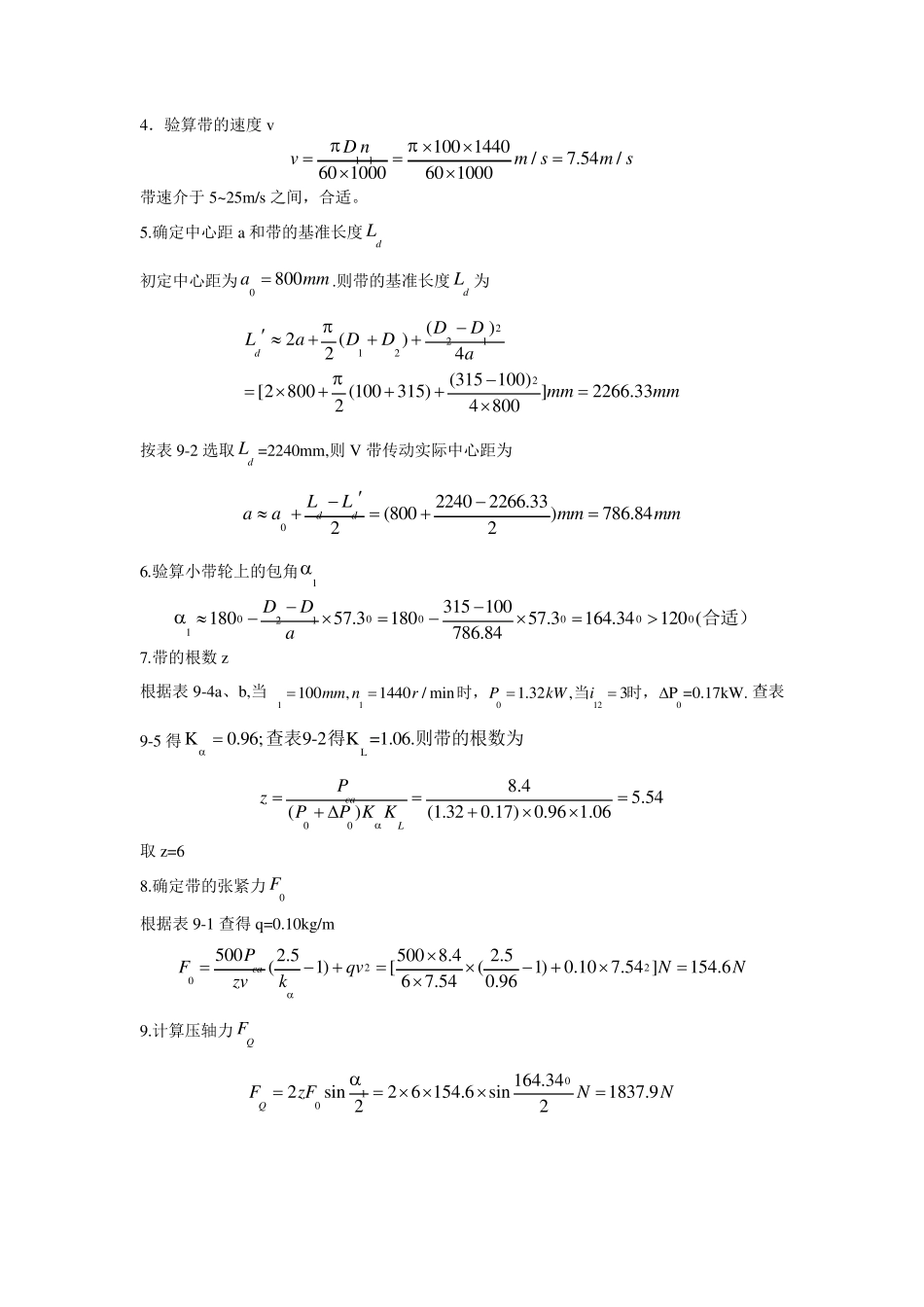

机械设计基础习题(西北工业大学版)5_第2页
2/12
机械设计基础习题(西北工业大学版)5_第3页
3/12
第九章 9-1.带传动中的弹性滑动与打滑有什么区别?对传动有何影响?影响打滑的因素有哪些?如何避免打滑? 解:由于紧边和松边的力不一样导致带在两边的弹性变形不同而引起的带在带轮上的滑动,称为带的弹性滑动,是不可避免的。打滑是由于超载所引起的带在带轮上的全面滑动,是可以避免的。 由于弹性滑动的存在,使得从动轮的圆周速度低于主动轮的圆周速度,使得传动效率降低。 影响打滑的因素有:预紧力大小、小轮包角、当量摩擦因素。 避免打滑:及时调整预紧力,尽量使用摩擦因素大的、伸缩率小的皮带,对皮带打蜡。 9-3.试分析参数1112Di 、、的大小对带传动的工作能力有何影响? 解:1D 越小,带的弯曲应力就越大。 1 的大小影响带与带轮的摩擦力的大小,包角太小容易打滑(一般取1 ≥0120 ) 12i 越大,单根 V 带的基本额定功率的增量就越大。 9-4.带和带轮的摩擦因数、包角与有效拉力有何关系? 解:ec01F =2FF1fefee ,最大有效拉力ecF 与张紧力0F 、包角  和摩擦系数 f 有关,增大0F 、  和 f 均能增大最大有效拉力ecF 。 9-9.设计一由电动机驱动的普通V 带减速传动,已知电动机功率 P=7KW ,转速1=1440 / minnr,传动比123i,传动比允许偏差为±5%,双班工作,载荷平稳。 解: 1.计算功率caP 查表得,AK =1.2 ,则A=K P=1.278.4caPkW 2.选择带的截型 根据18.41440 / min9-9AcaPkWnr和查图选定 型带 。 3.确定带轮的基准直径12DD和 参 考 图 9-9 和 表 9-3 取 小 带 轮 的 基 准 直 径1D =100mm , 大 带 轮 的 基 准 直 径2121(1)3 100(10.01)297Di Dmm 。 查表取标准值2315Dmm。 123.15i满足条件。 4.验算带的速度v 1 1100 1440/7.54/60 100060 1000D nvm sm s  带速介于5~25m/s 之间,合适。 5.确定中心距a 和带的基准长度dL 初定中心距为0800amm.则带的基准长度dL 为 221122()2()24(315 100)[2 800(100315)]2266.3324 800dDDLaDDammmm  按表9-2 选取dL =2240mm,则V 带传动实际中心距为 022402266.33(800)786.8422ddLLaammmm 6.验算小带轮上的包角1 000000211315 10018057.318057.3164.34120 (786.84DDa合适) 7.带的根数z 根据表9-4a、b,当110120100,1440...
