机械设计基础及答案

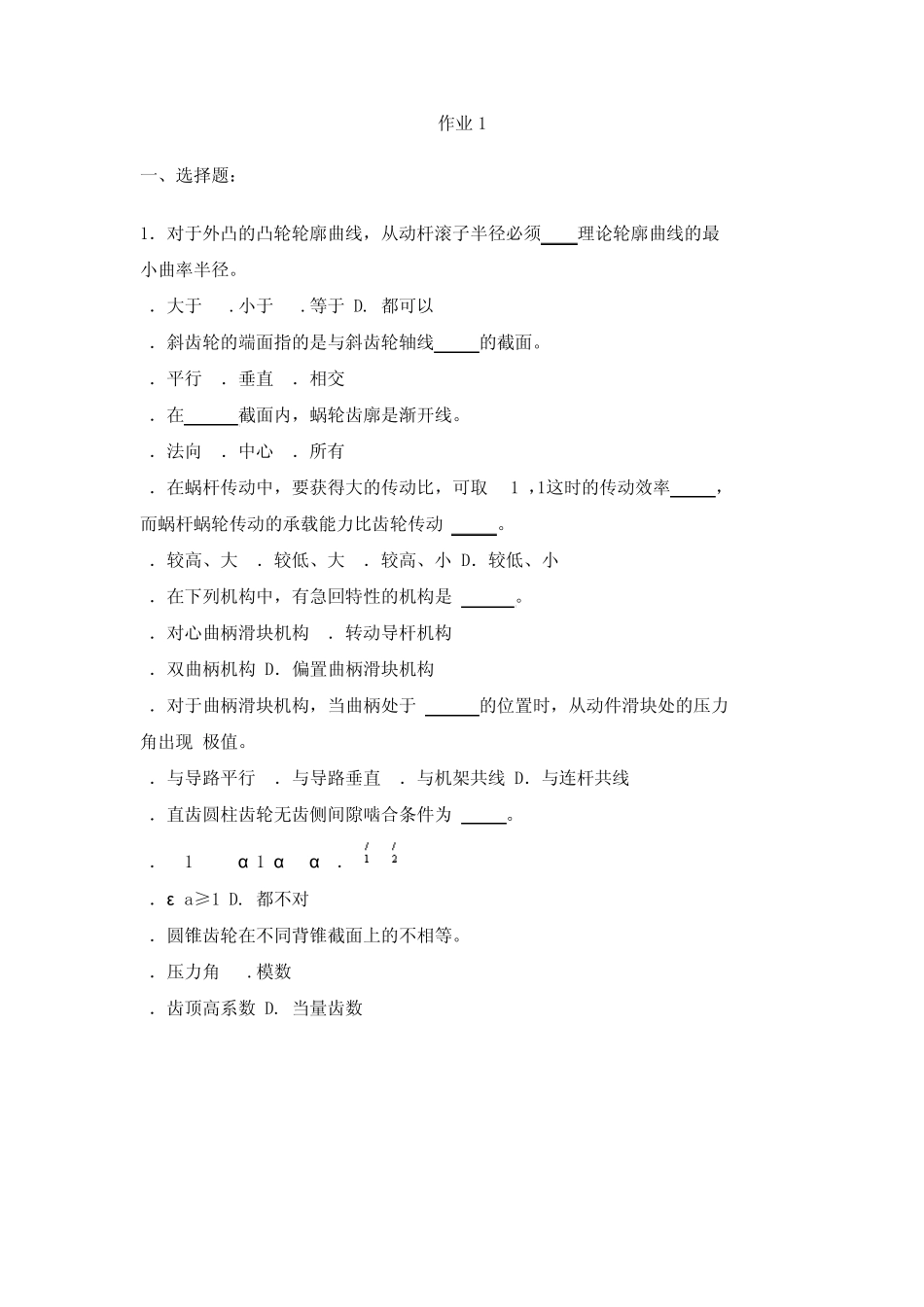

作业1 一、选择题： 1．对于外凸的凸轮轮廓曲线，从动杆滚子半径必须 理论轮廓曲线的最 小曲率半径。 A．大于 B. 小于 C. 等于 D. 都可以 2．斜齿轮的端面指的是与斜齿轮轴线 的截面。 A．平行 B．垂直 C．相交 3．在 截面内，蜗轮齿廓是渐开线。 A．法向 B．中心 C．所有 4．在蜗杆传动中，要获得大的传动比，可取Z1=1，这时的传动效率 ， 而蜗杆蜗轮传动的承载能力比齿轮传动 。 A．较高、大 B．较低、大 C．较高、小 D．较低、小 5．在下列机构中，有急回特性的机构是 。 A．对心曲柄滑块机构 B．转动导杆机构 C．双曲柄机构 D．偏置曲柄滑块机构 6．对于曲柄滑块机构，当曲柄处于 的位置时，从动件滑块处的压力 角出现 极值。 A．与导路平行 B．与导路垂直 C．与机架共线 D．与连杆共线 7．直齿圆柱齿轮无齿侧间隙啮合条件为 。 A．m1=m2=m,α 1=α 2=α B．S=e C．ε a≥1 D. 都不对 8．圆锥齿轮在不同背锥截面上的不相等。 A．压力角 B. 模数 C．齿顶高系数 D. 当量齿数 二、判断下列机构运动设计是否合理，若不合理，试提出修改意见（画有箭头的 构件为主动构件，主动构件数目不变） 三、在图示铰链四杆机构中，已知l AB=20mm,lAD=40mm，lCD=25mm，及等角速度 ω 21=2S-1，求当θ =20°时构件3的角速度 四、 已知凸轮机构如图，在图上标注出：  A点的压力角α A，并量出其值  凸轮从图示位置转过 90°后的压力角α 五、已知齿轮毛坯的传动角速度 ω 1=1rad/s，齿条刀具的模数 m=4mm，其移动线 速度 V刀=60mm/s，齿条刀具中线与齿轮毛坯轴线 O的距离 L=58mm。  求被加工齿轮的齿数  计算被加工齿轮的变位系数 x，并说明是正变位还是负变位  在图示轮系中，已知：Z1=100，Z2=101，Z =100，Z3=99，求 H轴与 I轴之间 传动比 iHI，并说明 H轴，I轴转向是否相同。（16分） 标准答案： 一、1．B 2．B 3．B 4．B 5．D 6．B 7．B 8．B 二、（a） F=3×4-2×60=0，∴机构不能运动，设计不合理修改如下： 则 F=3×5-2×7=1 运动确定 （b） F3×4-2×5-2=2，而原动件数目为 1 ∴机构运动不确定，设计不合理，修改如下： 此时 F=3×3-2×4=1 还动确定 三、解：（1）取 μ l=1mm/mm，画机构图 （2）先将整个机构加一个（-ω 1）角速度使构件 1 相对固定，得一转化机 构，取 μ V=2mm/s/mm 求转化机构的 VD...
