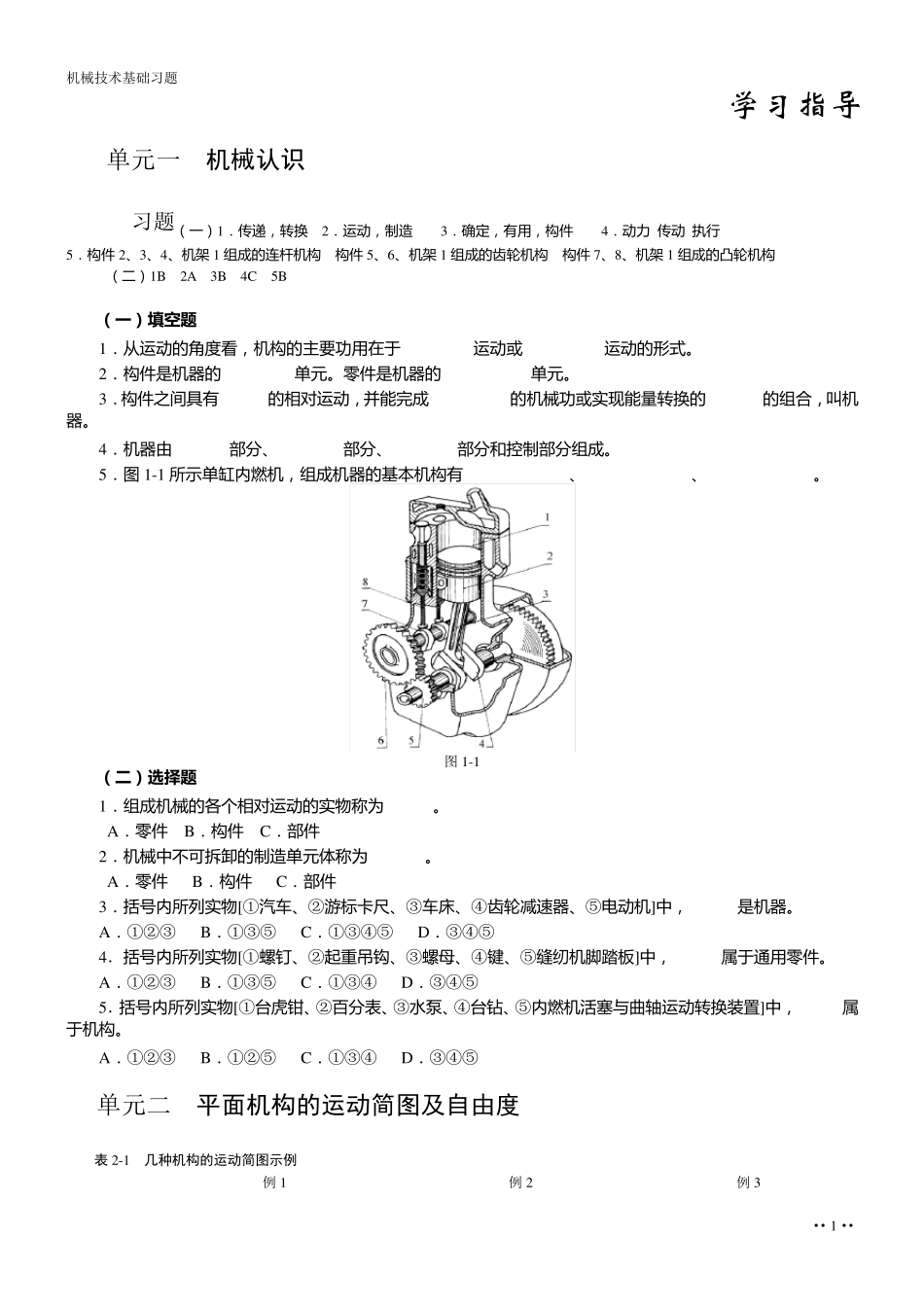

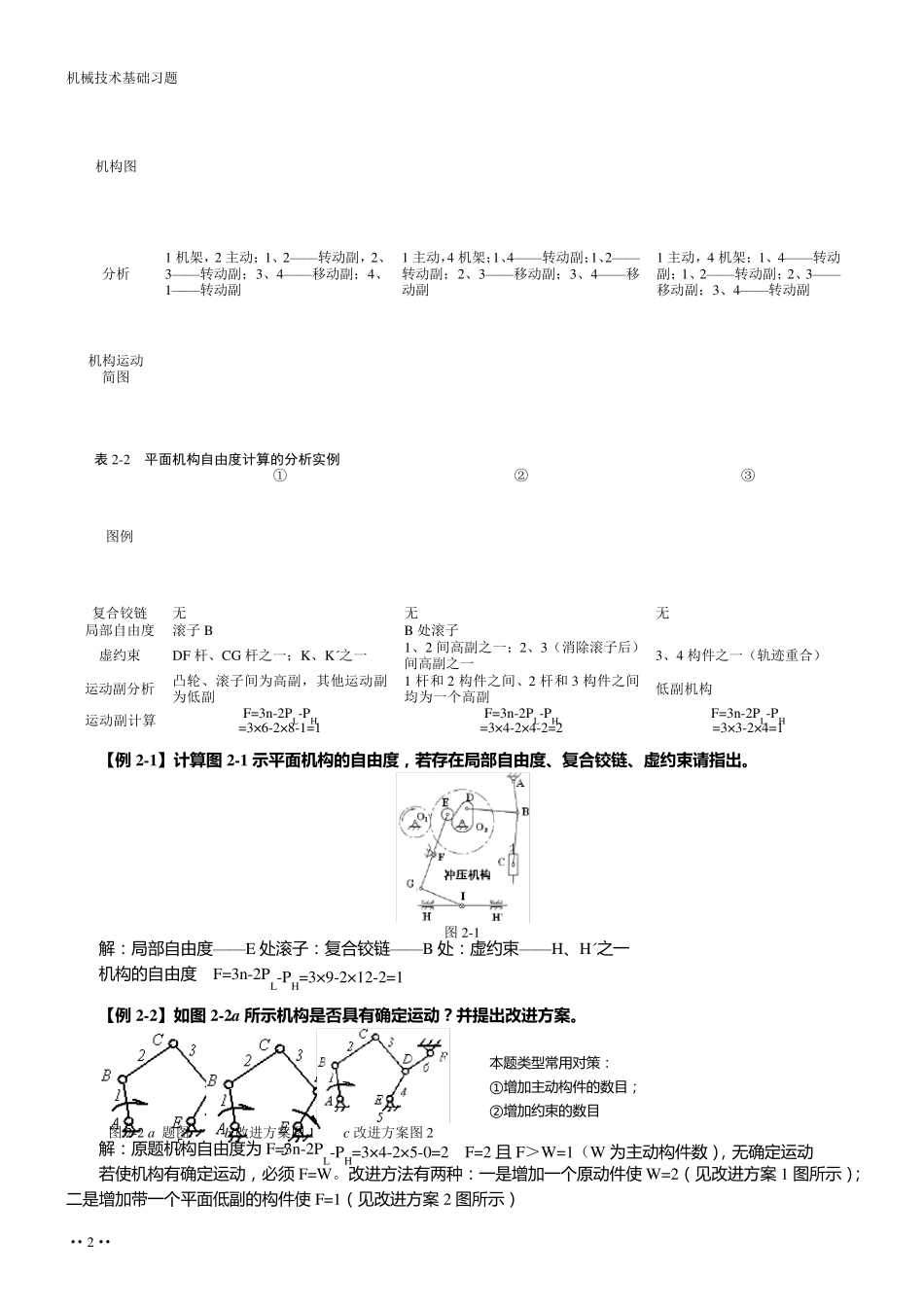

机械技术基础习题 ··1·· 习题（ 一 ） 1． 传 递 ， 转 换 2． 运 动 ， 制 造 3． 确 定 ， 有 用 ， 构 件 4． 动 力 传 动 执 行 5． 构 件 2、3、4、机架 1 组成的连杆机构 构 件 5、6、机架 1 组成的齿轮机构 构 件 7、8、机架 1 组成的凸轮机构 （ 二） 1B 2A 3B 4C 5B （ 一）填空题 1． 从运 动 的角度看， 机构 的主要功用 在于 运 动 或 运 动 的形式。 2． 构 件 是机器的 单元。零件 是机器的 单元。 3． 构 件 之间具有 的相对运 动 ， 并能完成 的机械功或实现能量转 换 的 的组合， 叫机器。 4． 机器由 部分、 部分、 部分和控制 部分组成。 5． 图 1-1 所示单缸内燃机， 组成机器的基本机构 有 、 、 。 图 1-1 （ 二）选择题 1． 组成机械的各个相对运 动 的实物称为 。 A． 零件 B． 构 件 C． 部件 2． 机械中不可拆卸的制 造 单元体称为 。 A． 零件 B． 构 件 C． 部件 3． 括号内所列实物[①汽车、②游标卡尺、③车床、④齿轮减速器、⑤电动 机]中， 是机器。 A． ①②③ B． ①③⑤ C． ①③④⑤ D． ③④⑤ 4．括号内所列实物[①螺钉、②起重吊钩、③螺母、④键、⑤缝纫机脚踏板]中， 属于通用 零件 。 A． ①②③ B． ①③⑤ C． ①③④ D． ③④⑤ 5．括号内所列实物[①台虎钳、②百分表、③水泵、④台钻、⑤内燃机活塞与曲轴运 动 转 换 装置]中， 属于机构 。 A． ①②③ B． ①②⑤ C． ①③④ D． ③④⑤ 表2-1 几种机构的运动简图示例 例 1 例 2 例 3 单元一 机械认识 单元二 平面机构的运动简图及自由度 学习指导 机械技术基础习题 ··2·· 机构图 分析 1 机架，2 主动；1、2——转动副，2、3——转动副；3、4——移动副；4、1——转动副 1 主动，4 机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——移动副 1 主动，4 机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——转动副 机构运动简图 表2-2 平面机构自由度计算的分析实例 图例 ① ② ③ 复合铰链 无 无 无 局部自由度 滚子 B B 处滚子 虚约束 DF 杆、CG 杆之一；K、K´之一 1、2 间高副之一；2、3（消除滚子后）间高副之一 3、4 构件之一（轨迹重合） 运动副分析 凸轮、滚子间...
