机械设计基础期末考试试题

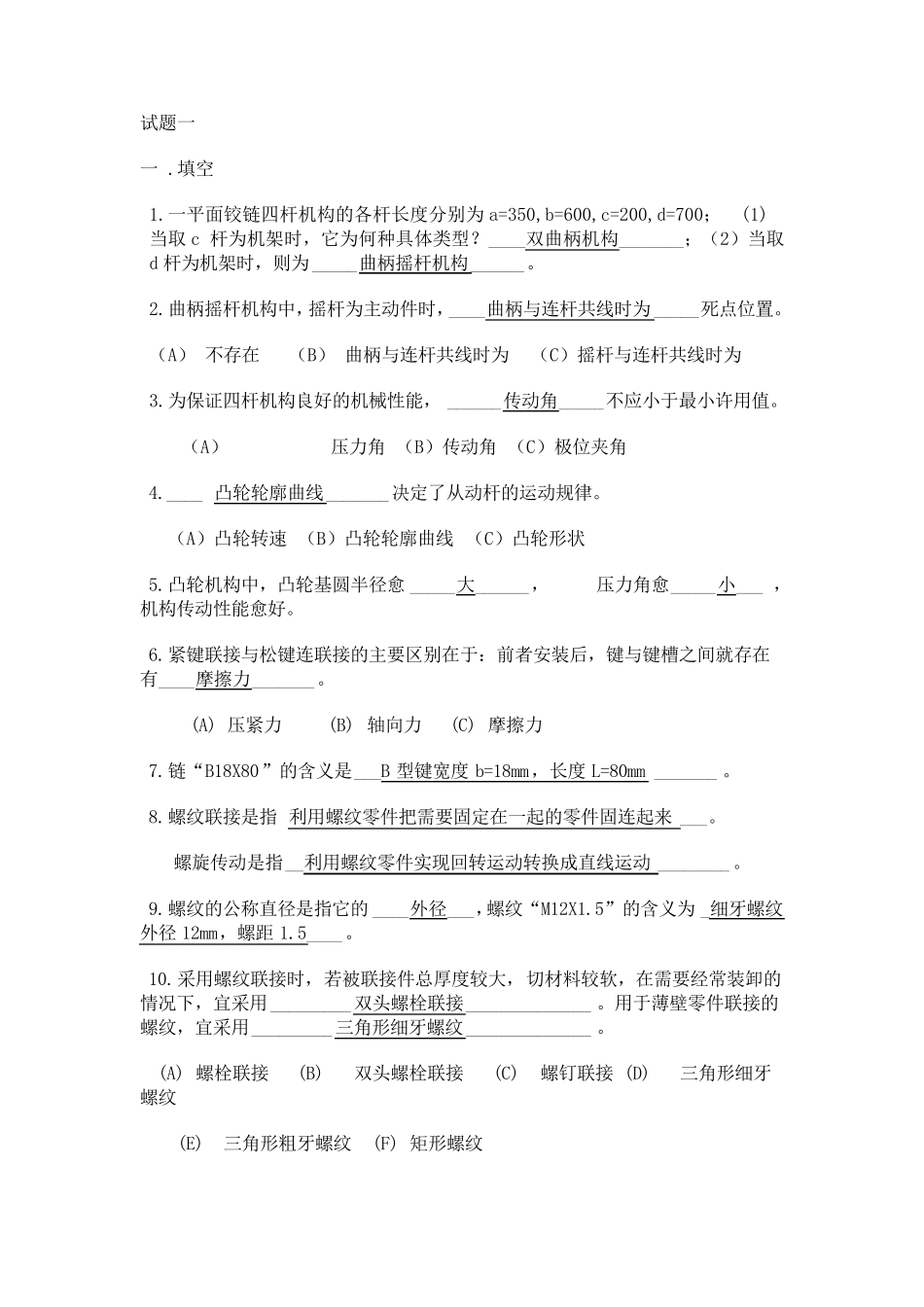

试题一 一 .填空 1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？____双曲柄机构_______；（2）当取d 杆为机架时，则为_____曲柄摇杆机构______。 2.曲柄摇杆机构中，摇杆为主动件时，____曲柄与连杆共线时为_____死点位置。 （A） 不存在 （B） 曲柄与连杆共线时为 （C）摇杆与连杆共线时为 3.为保证四杆机构良好的机械性能，______传动角_____不应小于最小许用值。 （A） 压力角 （B）传动角 （C）极位夹角 4.____ 凸轮轮廓曲线_______决定了从动杆的运动规律。 （A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状 5.凸轮机构中，凸轮基圆半径愈_____大______， 压力角愈_____小___ ，机构传动性能愈好。 6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有____摩擦力_______。 (A) 压紧力 (B) 轴向力 (C) 摩擦力 7.链“B18X80”的含义是___B 型键宽度b=18mm，长度L=80mm _______ 。 8.螺纹联接是指 利用螺纹零件把需要固定在一起的零件固连起来___。 螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动________。 9.螺纹的公称直径是指它的____外径___，螺纹“M12X1.5”的含义为_细牙螺纹外径12mm，螺距1.5____。 10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸 的情 况 下 ，宜 采用_________ 双头 螺栓 联接______________ 。用于薄 壁 零件联接的螺纹，宜 采用_________ 三 角形细牙螺纹______________ 。 (A) 螺栓 联接 (B) 双头 螺栓 联接 (C) 螺钉 联接 (D) 三 角形细牙螺纹 (E) 三 角形粗 牙螺纹 (F) 矩 形螺纹 11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm， 则螺杆应转____2_____圈。 12.国标规定，三角带有_ Y Z A B C D E 七种类型，代号‘B2240’表示_B 型基准长度2240mm _____。 13.带传动的主动轮直径d1 =180mm，转速 n1 =940r/min，从动轮的直径为 d2 =710 转速 n2=233r/min,则其弹性滑动系数ε为_____0.022__________。 14.为使三角带传动中各根带受载均匀，带的根数不宜超过___10____根。 (A)4 (B)6 (C)2 (D)10 15.一对齿轮啮合时,两齿轮的_____节圆___始终相切。 (A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆 16.一标准直齿圆柱的齿距为15.7mm，齿顶圆直径为400mm,...
