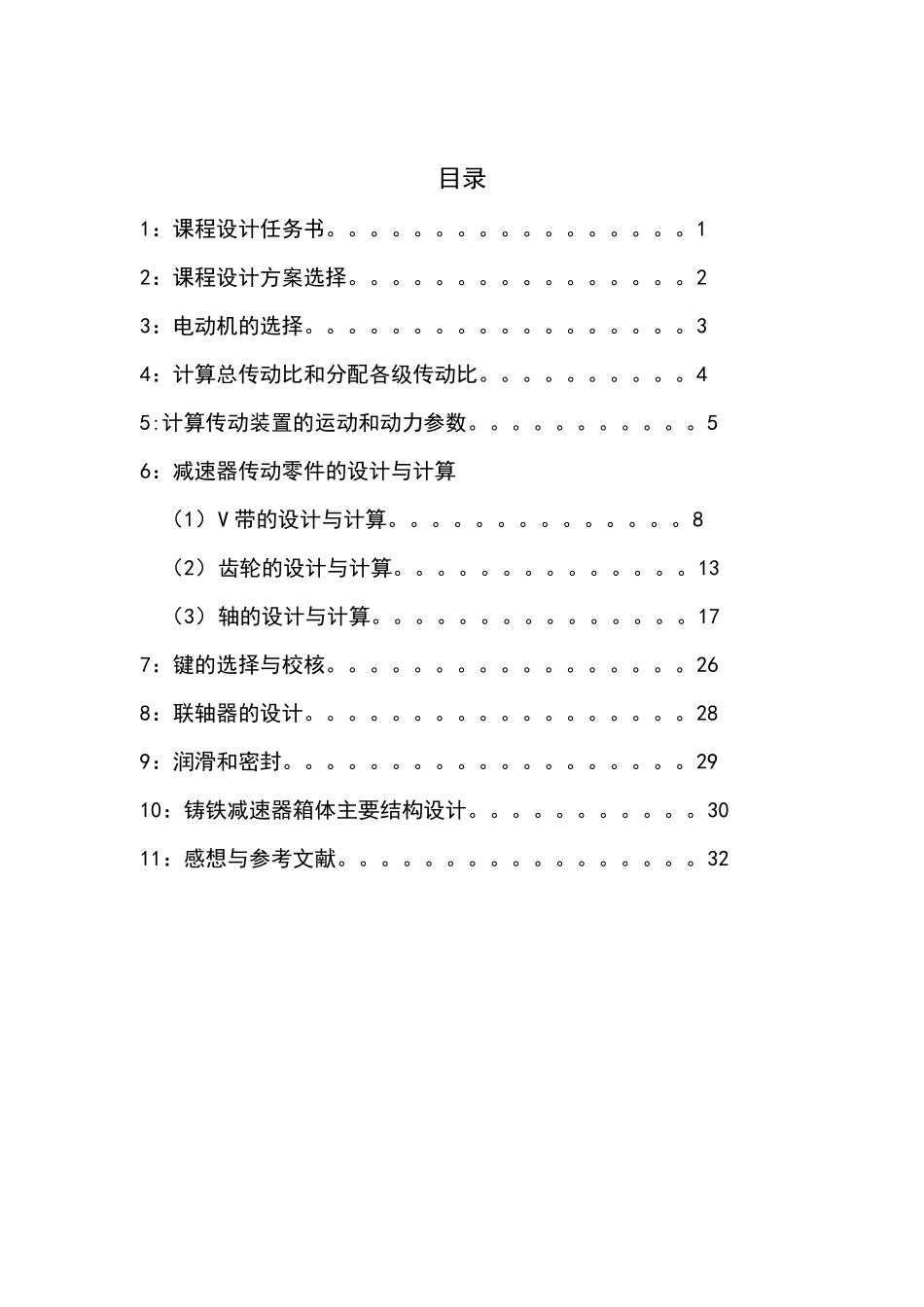

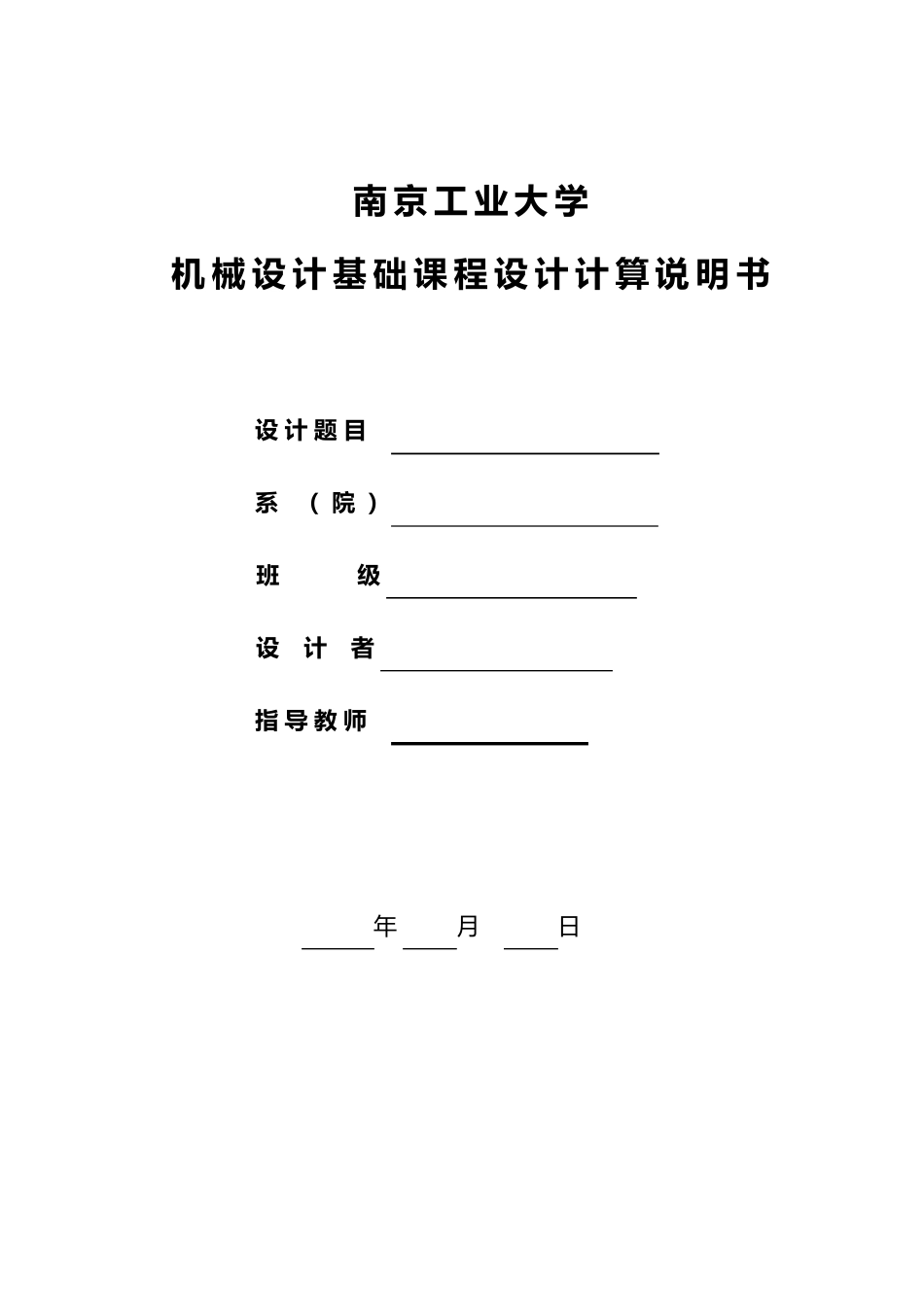

南 京 工 业 大 学 机 械 设 计 基 础 课 程 设 计 计 算 说 明 书 设 计 题 目 系 （ 院 ） 班 级 设 计 者 指 导 教 师 年 月 日 目录 1：课程设计任务书
1 2：课程设计方案选择
2 3：电动机的选择
3 4：计算总传动比和分配各级传动比
4 5:计算传动装置的运动和动力参数
5 6：减速器传动零件的设计与计算 （1） V 带的设计与计算
8 （2） 齿轮的设计与计算
13 （3） 轴的设计与计算
17 7：键的选择与校核
26 8：联轴器的设计
28 9：润滑和密封
29 10：铸铁减速器箱体主要结构设计
30 11：感想与参考文献

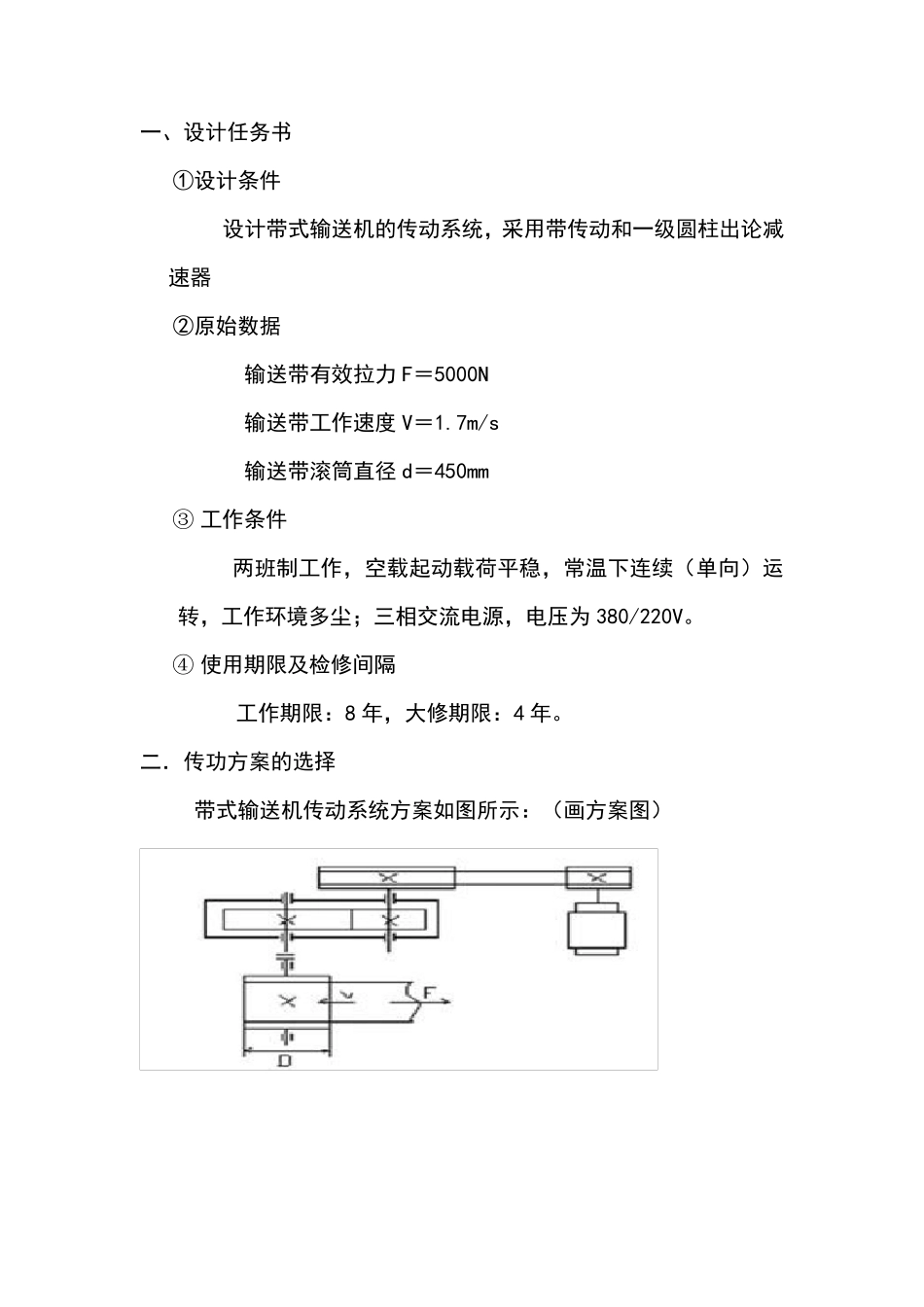

32 一、设计任务书 ①设计条件 设计带式输送机的传动系统，采用带传动和一级圆柱出论减速器 ②原始数据 输送带有效拉力 F＝5000N 输送带工作速度 V＝1
7m/s 输送带滚筒直径 d＝450mm ③ 工作条件 两班制工作，空载起动载荷平稳，常温下连续（单向）运转，工作环境多尘；三相交流电源，电压为 380/220V
④ 使用期限及检修间隔 工作期限：8 年，大修期限：4 年
二．传功方案的选择 带式输送机传动系统方案如图所示：（画方案图） 带式输送机由电动机驱动
电动机1 将动力传到带传动2，再由带传动传入一级减速器 3，再经联轴器 4 将动力传至输送机滚筒 5，带动输送带6 工作
传动系统中采用带传动及一级圆柱齿轮减速器，采用直齿圆柱
