机械设计基础课程设计说明书

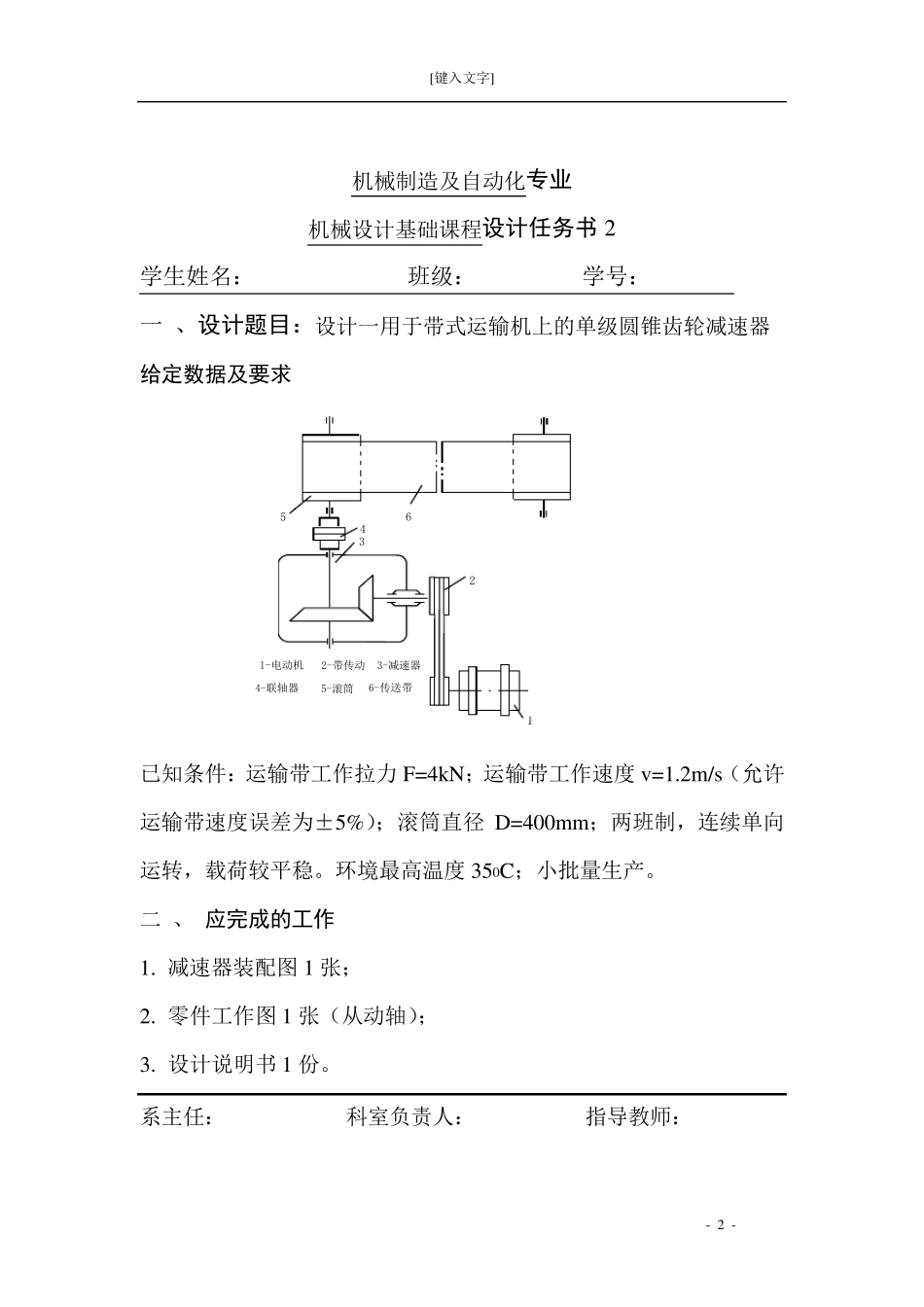

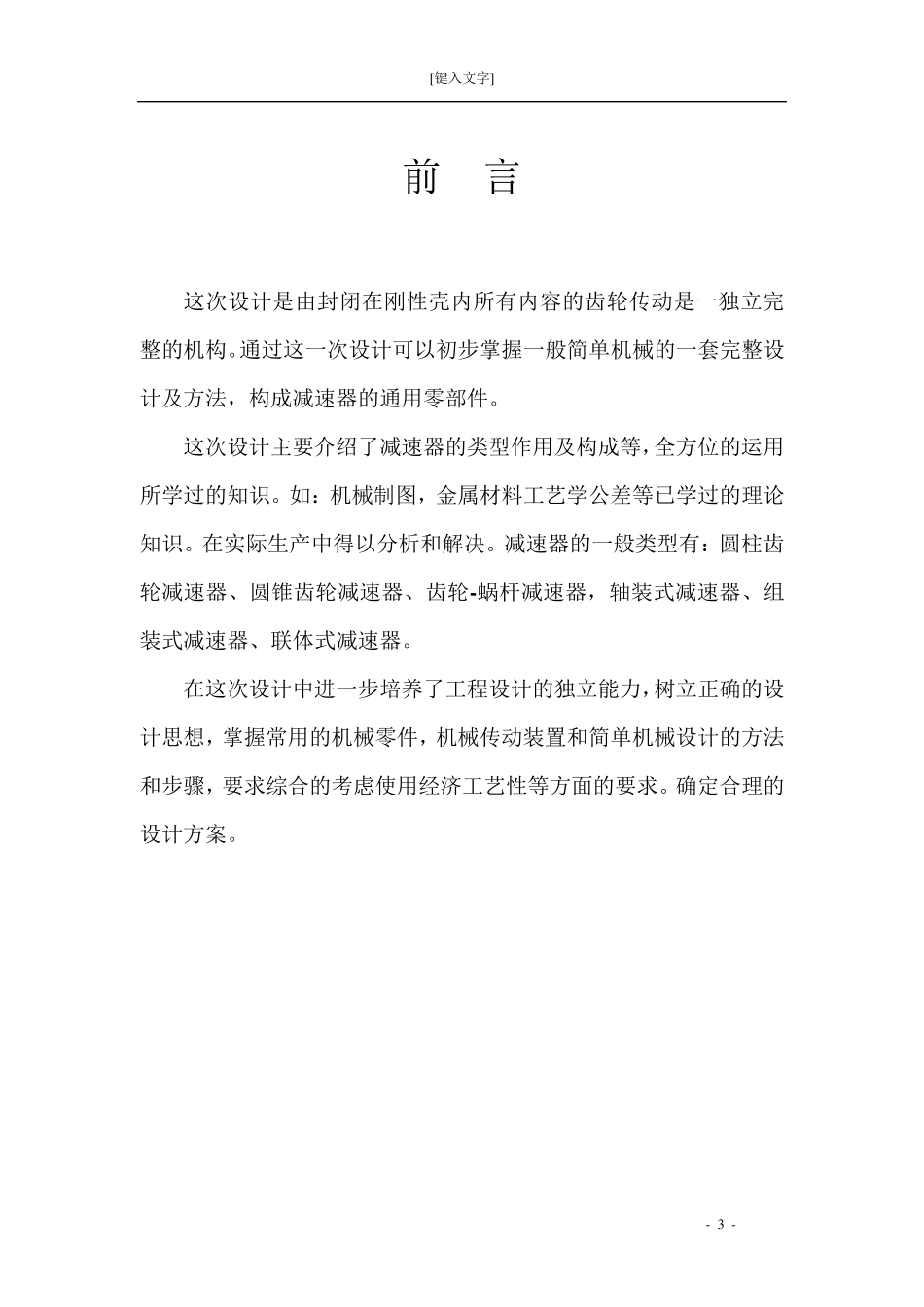

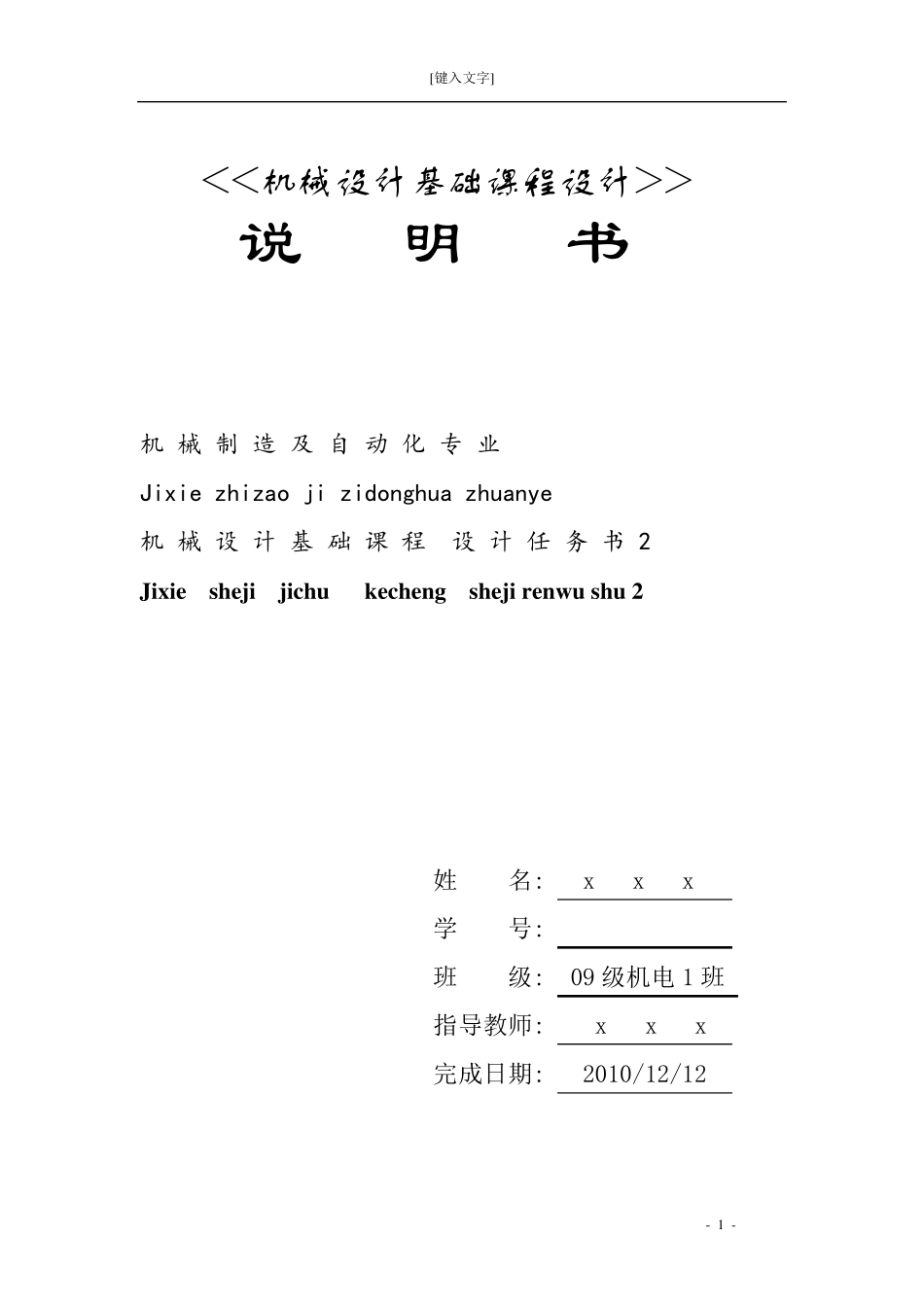

[键入文字] - 1 - <<机械设计基础课程设计>> 说 明 书 机 械 制 造 及 自 动 化 专 业 Jixie zhizao ji zidonghua zhuanye 机 械 设 计 基 础 课 程 设 计 任 务 书 2 Jixie sheji jichu kecheng sheji renwu shu 2 姓 名: x x x 学 号: 班 级: 09 级机电 1 班 指导教师: x x x 完成日期: 2010/12/12 [键入文字] - 2 - 机械制造及自动化专业 机械设计基础课程设计任务书 2 学生姓名： 班级： 学号： 一 、设计题目：设计一用于带式运输机上的单级圆锥齿轮减速器 给定数据及要求 已知条件：运输带工作拉力F=4kN；运输带工作速度v=1.2m/s（允许运输带速度误差为±5%）；滚筒直径 D=400mm；两班制，连续单向运转，载荷较平稳。环境最高温度350C；小批量生产。 二 、 应完成的工作 1. 减速器装配图 1 张； 2. 零件工作图 1 张（从动轴）； 3. 设计说明书 1 份。 系主任： 科室负责人： 指导教师： 1-电动机3-减速器4-联轴器5-滚筒6-传送带456322-带传动[键入文字] - 3 - 前 言 这次设计是由封闭在刚性壳内所有内容的齿轮传动是一独立完整的机构。通过这一次设计可以初步掌握一般简单机械的一套完整设计及方法，构成减速器的通用零部件。 这次设计主要介绍了减速器的类型作用及构成等，全方位的运用所学过的知识。如：机械制图，金属材料工艺学公差等已学过的理论知识。在实际生产中得以分析和解决。减速器的一般类型有：圆柱齿轮减速器、圆锥齿轮减速器、齿轮-蜗杆减速器，轴装式减速器、组装式减速器、联体式减速器。 在这次设计中进一步培养了工程设计的独立能力，树立正确的设计思想，掌握常用的机械零件，机械传动装置和简单机械设计的方法 和步骤，要求综合的考虑使用经济工艺性等方面的要求。确定合理的设计方案。 [键入文字] - 4 - 目 录  一、电动机的设计 …………………………………………6 1. 选择电动机 ……………………………………………6 2. 选择电动机容量 ………………………………………6 3．计算总传动比并分配各级传动比 ……………………7 4. 计算传动装置的运动和动力参数 ……………………7 5. 电动机草图 ……………………………………………8  二、带传动的设计 …………………………………………9 1. 确定计算功率 …………………………………………9 2．确定 V 带型号 ...
