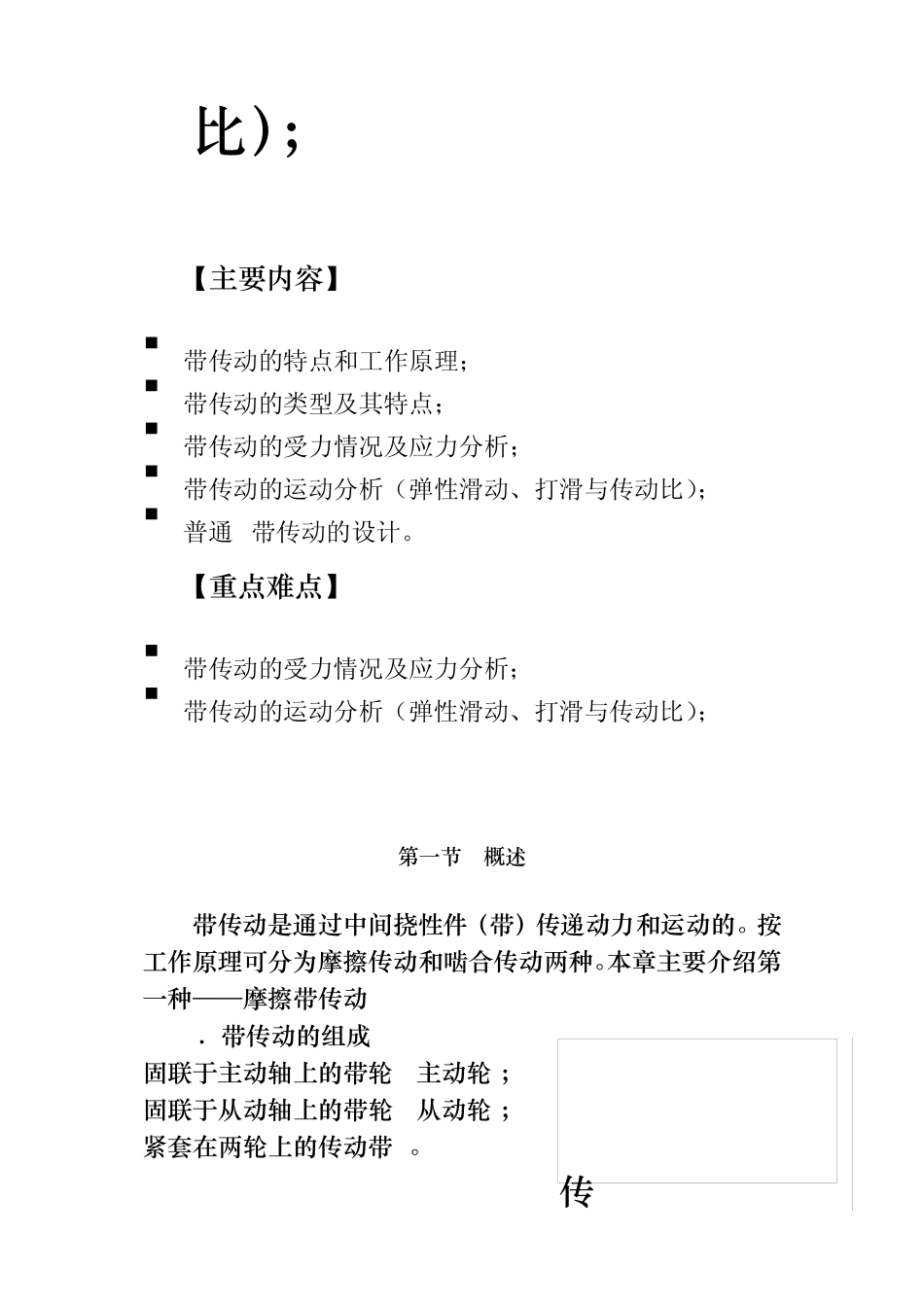

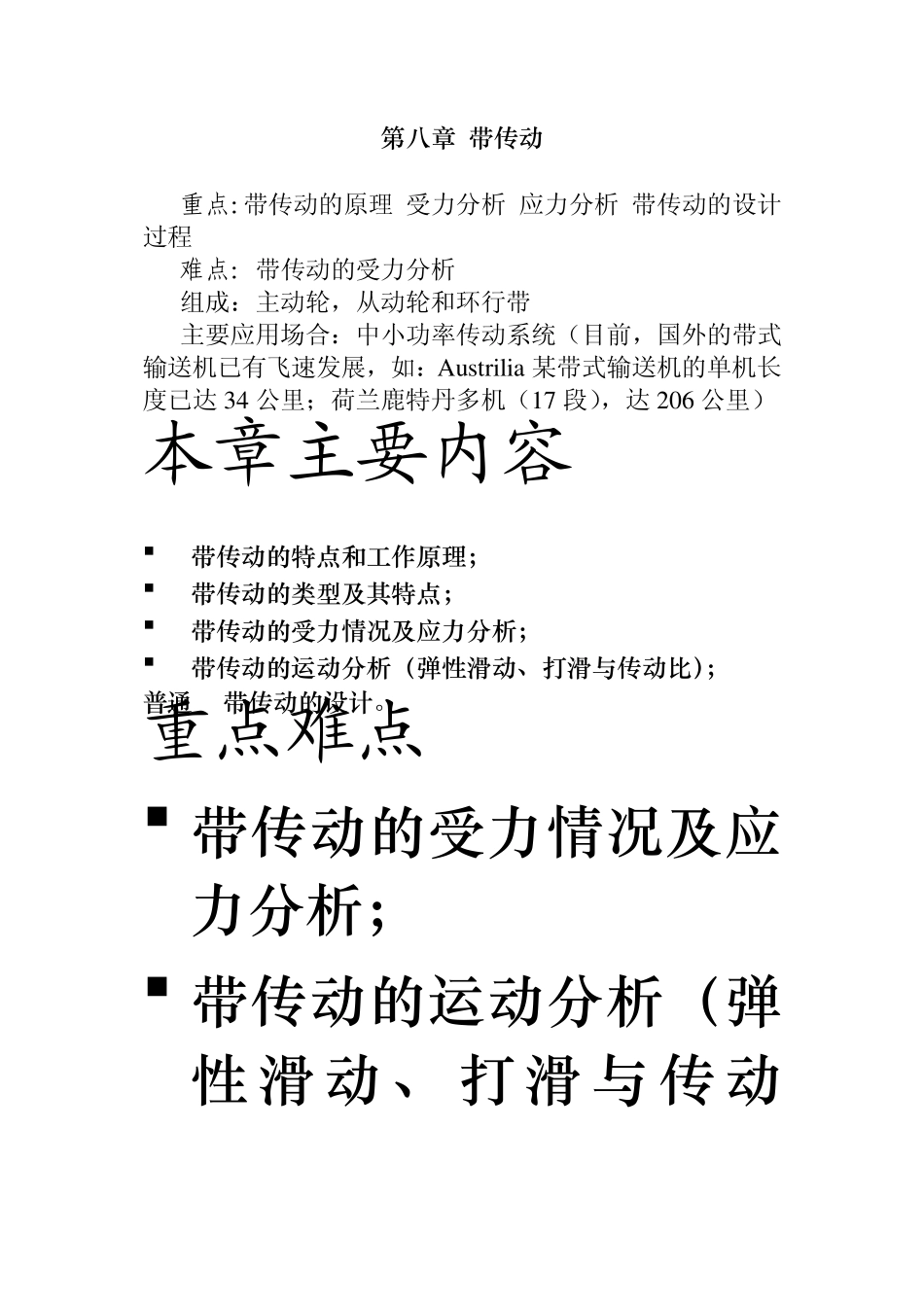

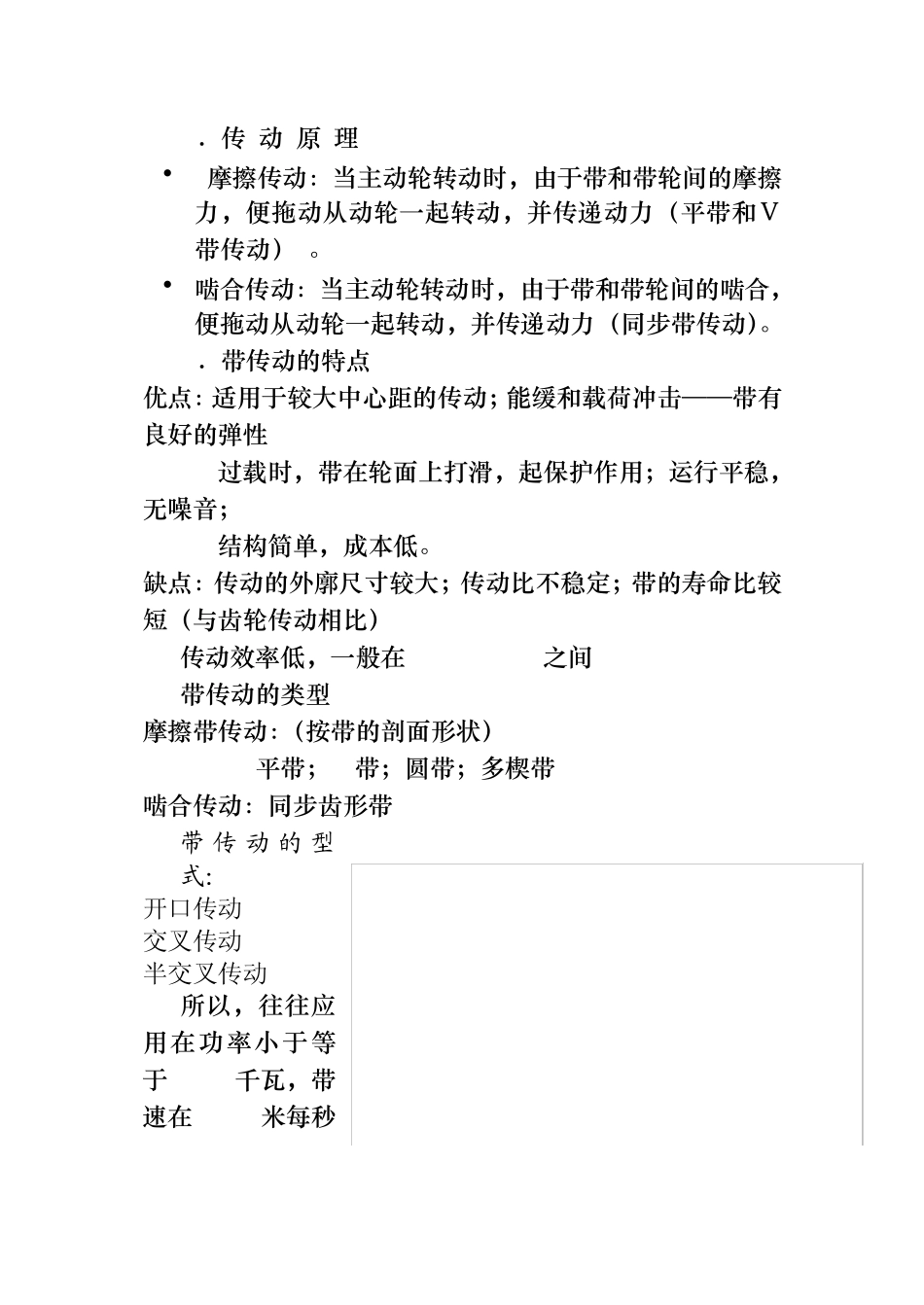

第八章 带传动 重点：带传动的原理 受力分析 应力分析 带传动的设计过程 难点：带传动的受力分析 组成：主动轮，从动轮和环行带 主要应用场合：中小功率传动系统（目前，国外的带式输送机已有飞速发展，如：Au strilia 某带式输送机的单机长度已达 34 公里；荷兰鹿特丹多机（17 段），达 206 公里） 本章主要内容 带传动的特点和工作原理； 带传动的类型及其特点； 带传动的受力情况及应力分析； 带传动的运动分析（弹性滑动、打滑与传动比）； 普通 V带传动的设计。 重点难点 带传动的受力情况及应力分析； 带传动的运动分析（弹性 滑 动 、 打 滑 与 传 动比）； 【主要内容】 带传动的特点和工作原理； 带传动的类型及其特点； 带传动的受力情况及应力分析； 带传动的运动分析（弹性滑动、打滑与传动比）； 普通V带传动的设计。 【重点难点】 带传动的受力情况及应力分析； 带传动的运动分析（弹性滑动、打滑与传动比）； 第一节 概述 带传动是通过中间挠性件（带）传递动力和运动的。按工作原理可分为摩擦传动和啮合传动两种。本章主要介绍第一种——摩擦带传动 1．带传动的组成 固联于主动轴上的带轮1(主动轮)； 固联于从动轴上的带轮3(从动轮)； 紧套在两轮上的传动带2。 传 2．传 动 原 理 • 摩擦传动：当主动轮转动时，由于带和带轮间的摩擦力，便拖动从动轮一起转动，并传递动力（平带和Ｖ带传动） 。 • 啮合传动：当主动轮转动时，由于带和带轮间的啮合，便拖动从动轮一起转动，并传递动力（同步带传动）。 3．带传动的特点 优点：适用于较大中心距的传动；能缓和载荷冲击——带有良好的弹性 过载时，带在轮面上打滑，起保护作用；运行平稳，无噪音； 结构简单，成本低。 缺点：传动的外廓尺寸较大；传动比不稳定；带的寿命比较短（与齿轮传动相比） 传动效率低，一般在 0.94~0.98之间 带传动的类型: 摩擦带传动：（按带的剖面形状） 平带；V带；圆带；多楔带 啮合传动：同步齿形带 带传 动 的 型式： 开口传动 交叉传动 半交叉传动 所以，往往应用在功率小于等于 700千瓦，带速在5~25米每秒 的机械中。特种带可达 60米每秒。高速带可达 80米每秒。 4．带传动的类型 平 带 传动，结构简单，带轮也容易制造，在传动中心距较大的场合应用较多。 在一般机械传动中，应用最广的带传动是Ｖ带...
