机械设计课程设计单级圆锥齿轮减速器

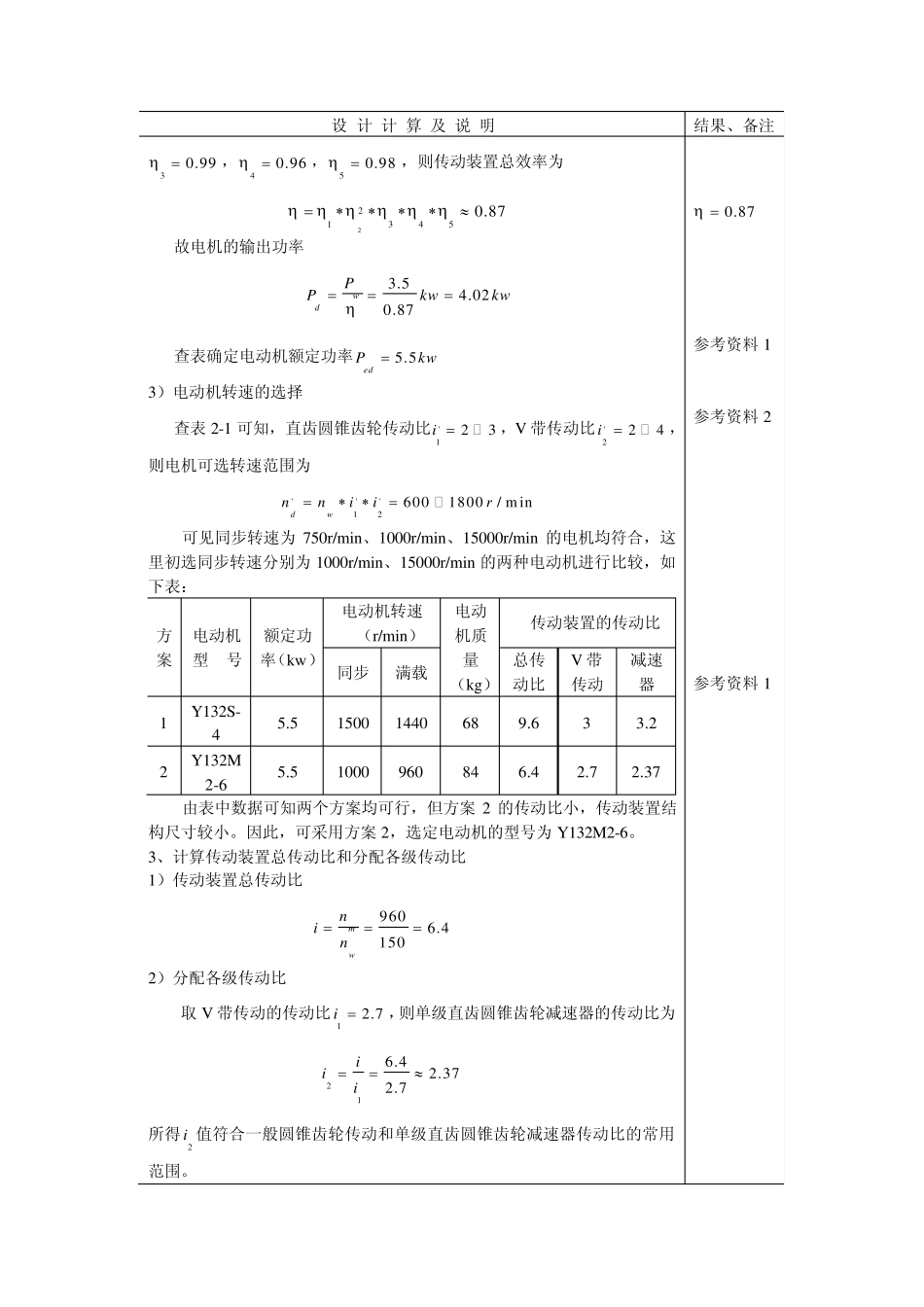

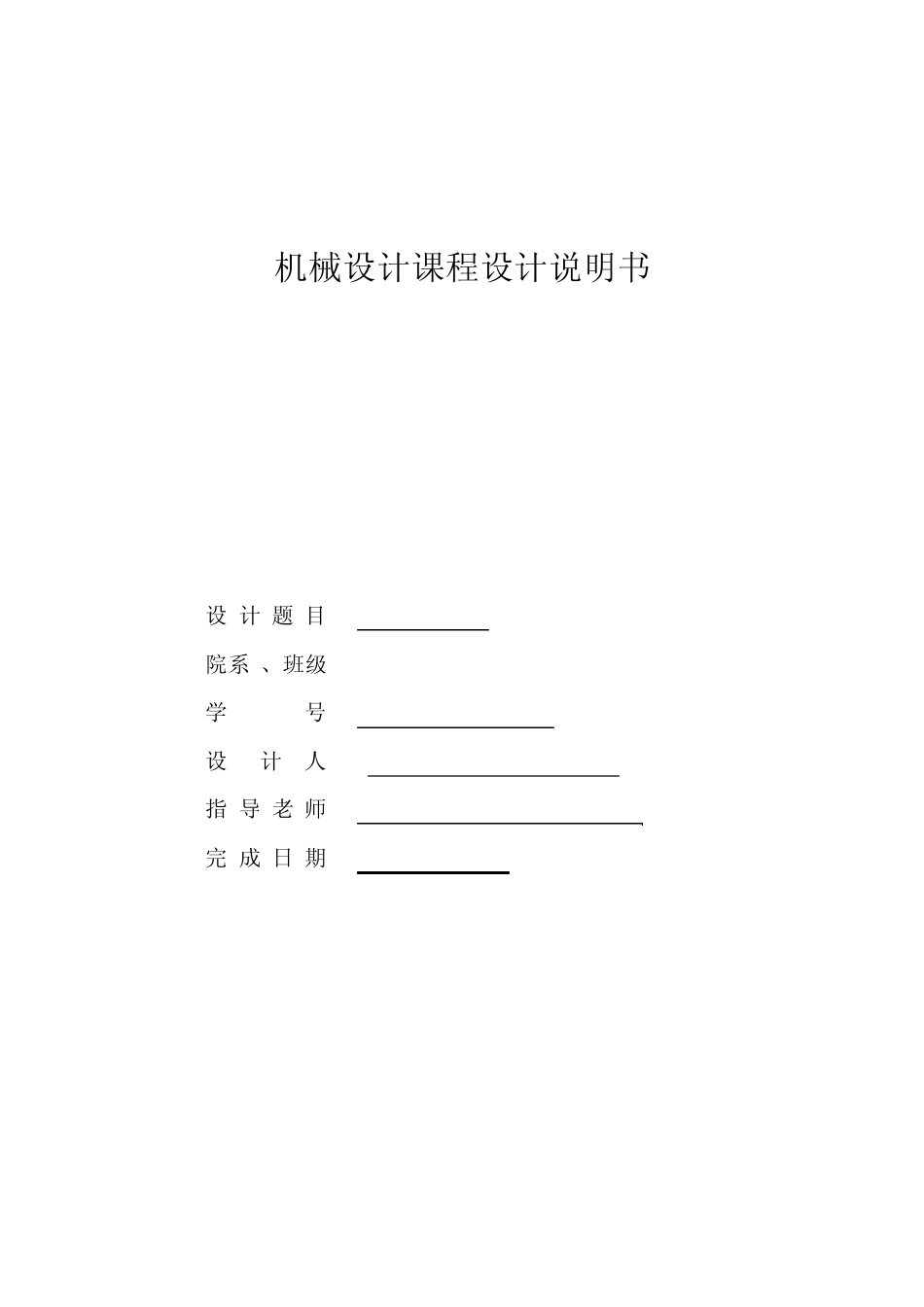

机械设计课程设计说明书 设 计 题 目 院系 、班级 学 号 设 计 人 指 导 老 师 完 成 日 期 设 计 计 算 及 说 明 结果、备注 一、设计任务书及方案说明 在以下拟定好的传动方案中，实现传动带所需功率 P=3.5kw ,卷筒转速n=150r/min。传动方案如下： 单班工作，载荷平稳，大修期 4 年，使用年限 8 年（每年工作 300 天），小批量生产。 该方案使用锥齿轮，工作可靠，传动效率高，维护方便，环境适应性好，而且尺寸较小，但制造成本较高。 二、电动机的选择 1、电动机类型选择 根据电源及工作机工作条件，选用卧式封闭型 Y（IP44）系列三相交流异步电动机。 2、电动机功率选择 1）工作机所需功率 由题意知工作机所需功率为 3.5wPPkw 2）电动机输出功率 wdPP 由指导书表 2-4 查得 V 带传动、滚动轴承、弹性联轴器、圆锥齿轮以及在卷筒处润滑良好的滚动轴承的传动效率分别为10.95 ，20.99， 3.5wPkw 设 计 计 算 及 说 明 结果、备注 30.99，40.96，50.98，则传动装置总效率为 2213450.87 故电机的输出功率 3.54.020.87wdPPkwkw 查表确定电动机额定功率5.5edPkw 3）电动机转速的选择 查表 2-1 可知，直齿圆锥齿轮传动比'123i ，V 带传动比'224i，则电机可选转速范围为 '''126001800/ m indwnniir 可见同步转速为 750r/min、1000r/min、15000r/min 的电机均符合，这里初选同步转速分别为 1000r/min、15000r/min 的两种电动机进行比较，如下表： 方案 电动机 型 号 额定功率（kw ） 电动机转速（r/min） 电动机质 量（kg） 传动装置的传动比 同步 满载 总传动比 V 带传动 减速器 1 Y132S-4 5.5 1500 1440 68 9.6 3 3.2 2 Y132M2-6 5.5 1000 960 84 6.4 2.7 2.37 由表中数据可知两个方案均可行，但方案 2 的传动比小，传动装置结构尺寸较小。因此，可采用方案 2，选定电动机的型号为 Y132M2-6。 3、计算传动装置总传动比和分配各级传动比 1）传动装置总传动比 9606.4150mwnin 2）分配各级传动比 取 V 带传动的传动比12.7i ，则单级直齿圆锥齿轮减速器的传动比为 216.42.372.7iii 所得2i 值符合一般圆锥齿轮传动和单级直齿圆锥齿轮减速器传动比的常用范围。 0.87  参考资料 1 参考资料 2 参考资料...
