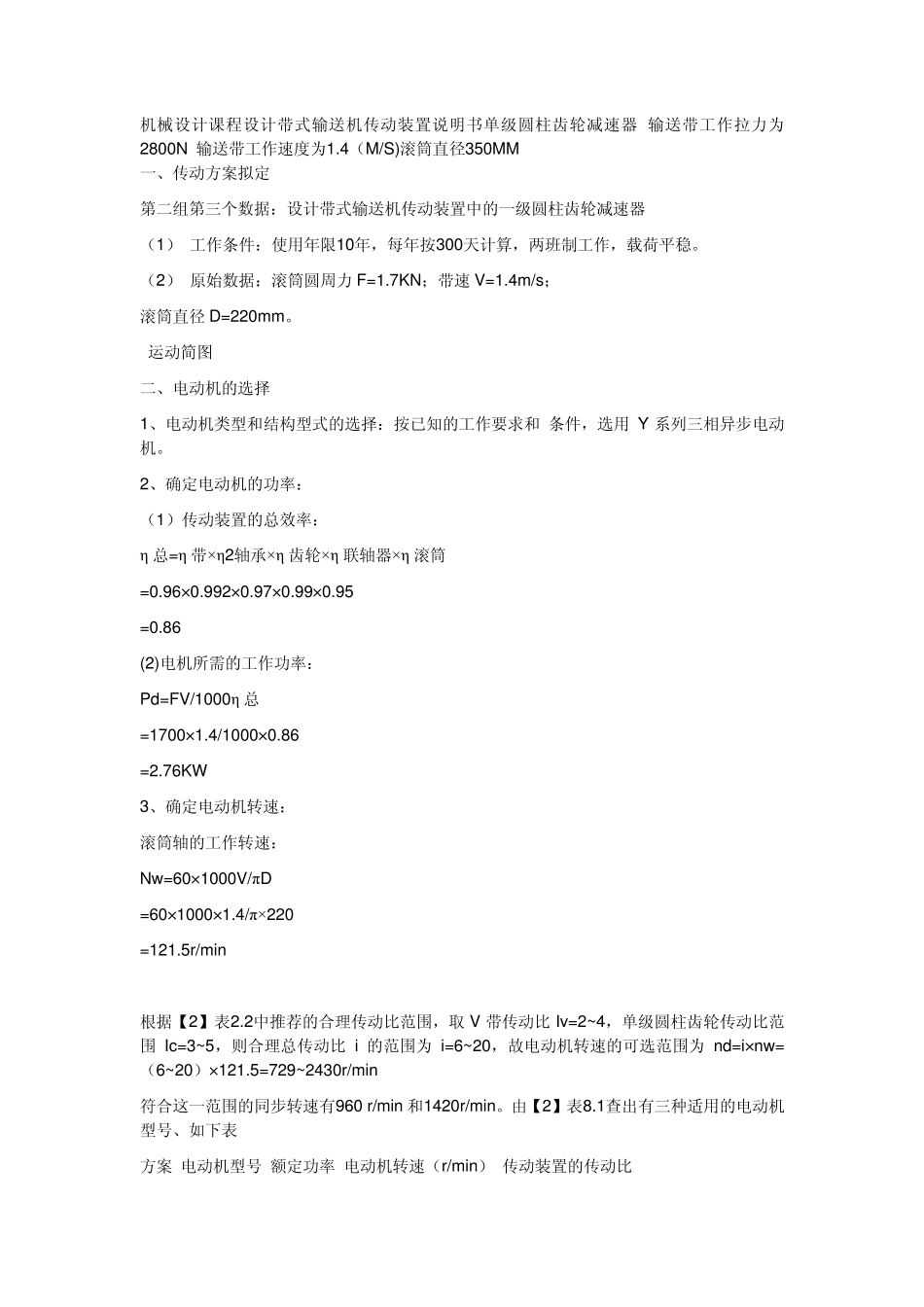

机械设计课程设计带式输送机传动装置说明书单级圆柱齿轮减速器输送带工作拉力为2800N输送带工作速_第1页
1/16

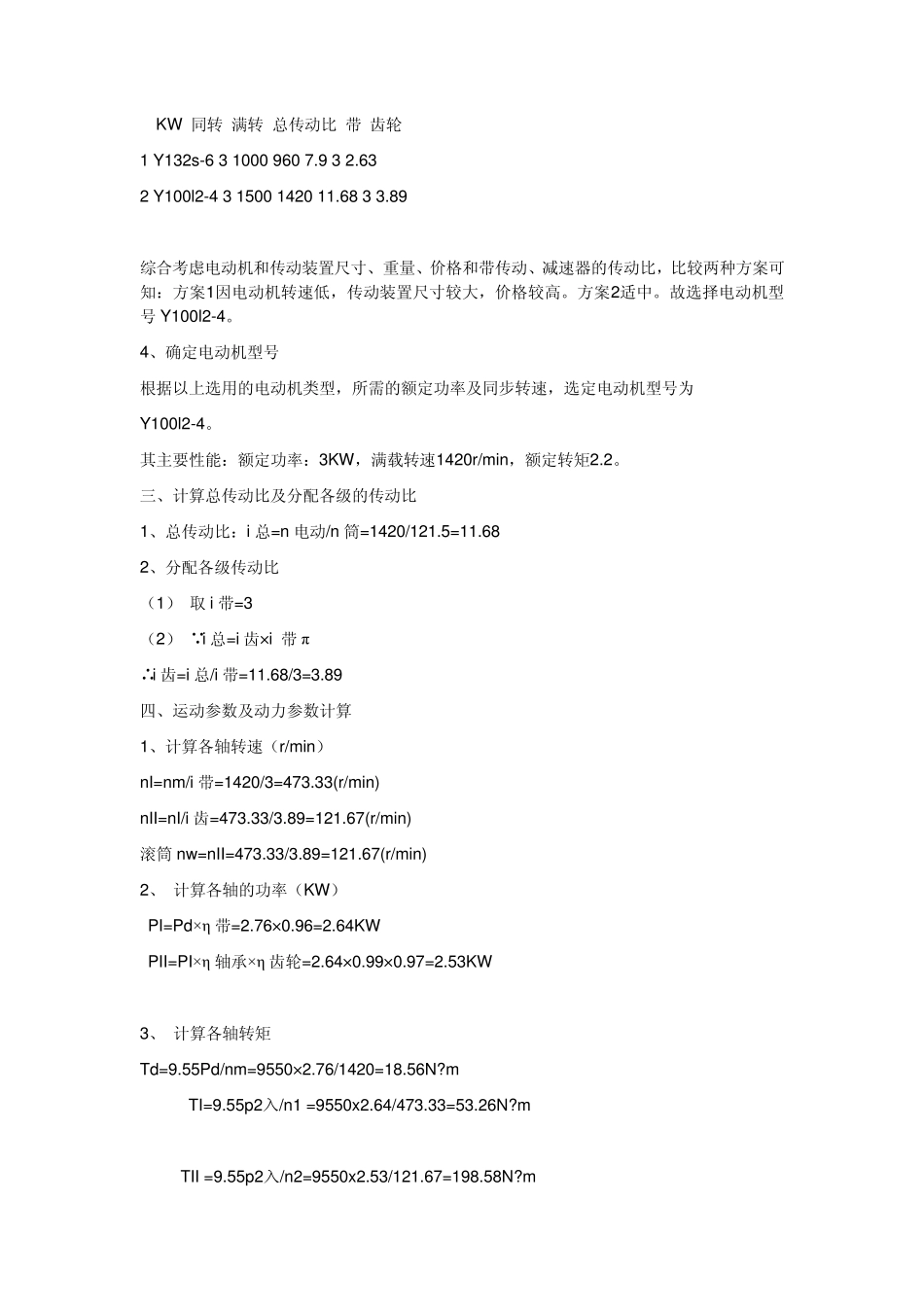

机械设计课程设计带式输送机传动装置说明书单级圆柱齿轮减速器输送带工作拉力为2800N输送带工作速_第2页
2/16

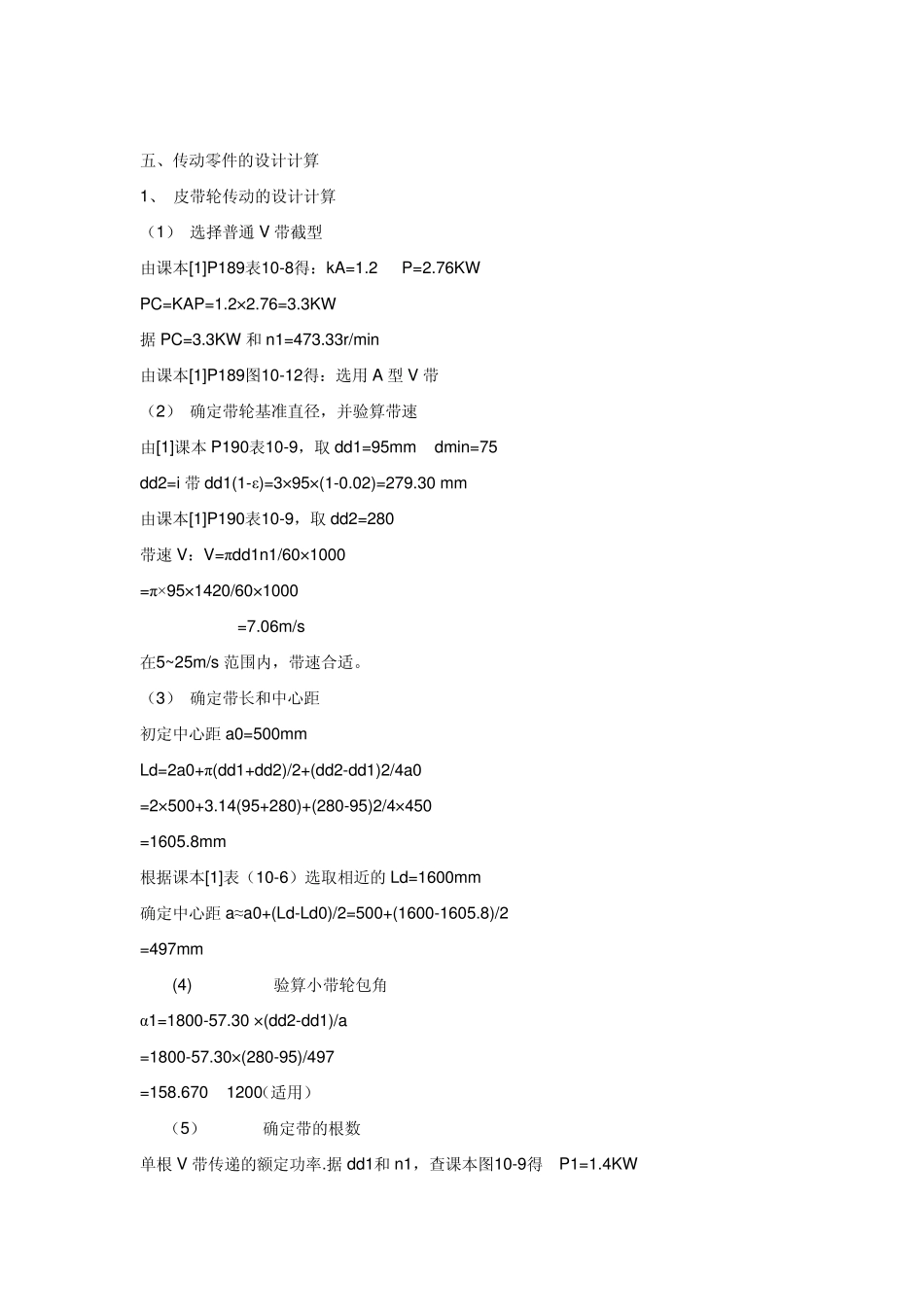

机械设计课程设计带式输送机传动装置说明书单级圆柱齿轮减速器输送带工作拉力为2800N输送带工作速_第3页
3/16
机械设计课程设计带式输送机传动装置说明书单级圆柱齿轮减速器 输送带工作拉力为2800N 输送带工作速度为1.4(M/S)滚筒直径350MM 一、传动方案拟定 第二组第三个数据:设计带式输送机传动装置中的一级圆柱齿轮减速器 (1) 工作条件:使用年限10年,每年按300天计算,两班制工作,载荷平稳。 (2) 原始数据:滚筒圆周力F=1.7KN;带速V=1.4m/s; 滚筒直径D=220mm。 运动简图 二、电动机的选择 1、电动机类型和结构型式的选择:按已知的工作要求和 条件,选用 Y 系列三相异步电动机。 2、确定电动机的功率: (1)传动装置的总效率: η 总=η 带×η2轴承×η 齿轮×η 联轴器×η 滚筒 =0.96×0.992×0.97×0.99×0.95 =0.86 (2)电机所需的工作功率: Pd=FV/1000η 总 =1700×1.4/1000×0.86 =2.76KW 3、确定电动机转速: 滚筒轴的工作转速: Nw=60×1000V/πD =60×1000×1.4/π×220 =121.5r/min 根据【2】表2.2中推荐的合理传动比范围,取 V 带传动比 Iv=2~4,单级圆柱齿轮传动比范围 Ic=3~5,则合理总传动比 i 的范围为i=6~20,故电动机转速的可选范围为nd=i×nw=(6~20)×121.5=729~2430r/min 符合这一范围的同步转速有960 r/min 和1420r/min。由【2】表8.1查出有三种适用的电动机型号、如下表 方案 电动机型号 额定功率 电动机转速(r/min) 传动装置的传动比 KW 同转 满转 总传动比 带 齿轮 1 Y132s-6 3 1000 960 7.9 3 2.63 2 Y100l2-4 3 1500 1420 11.68 3 3.89 综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比,比较两种方案可知:方案1因电动机转速低,传动装置尺寸较大,价格较高。方案2适中。故选择电动机型号Y100l2-4。 4、确定电动机型号 根据以上选用的电动机类型,所需的额定功率及同步转速,选定电动机型号为 Y100l2-4。 其主要性能:额定功率:3KW,满载转速1420r/min,额定转矩2.2。 三、计算总传动比及分配各级的传动比 1、总传动比:i 总=n 电动/n 筒=1420/121.5=11.68 2、分配各级传动比 (1) 取i 带=3 (2) i 总=i 齿×i 带π ∴i 齿=i 总/i 带=11.68/3=3.89 四、运动参数及动力参数计算 1、计算各轴转速(r/min) nI=nm/i 带=1420/3=473.33(r/min) nII=nI/i 齿=473.33/3.89=121.67(r/min) 滚筒nw=nII=473.33/3.89=121.67(r/min) 2、 计算各轴的功率(KW) PI=Pd×η 带=2.76×0.96=...
