机械设计课程设计计算说明书

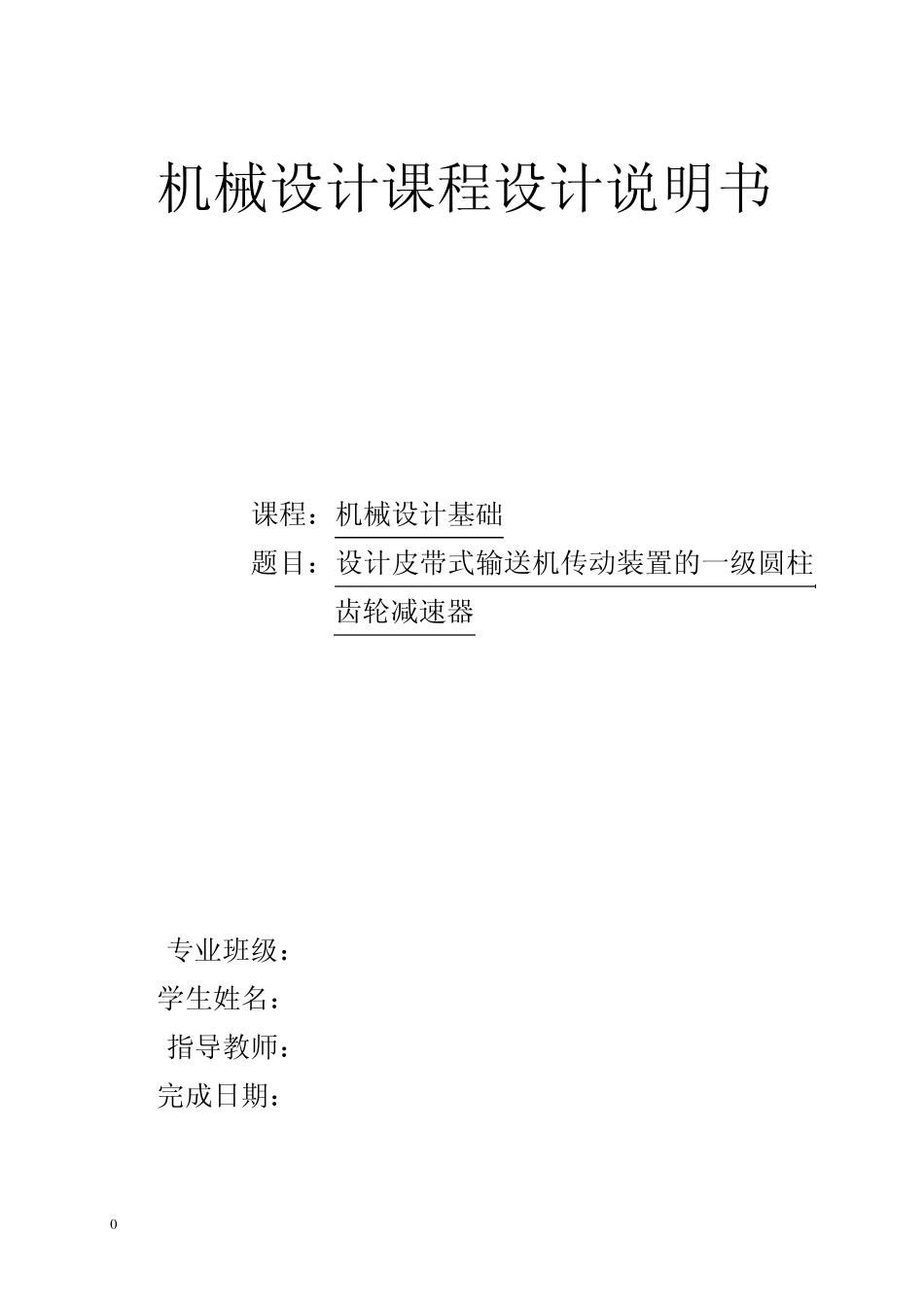

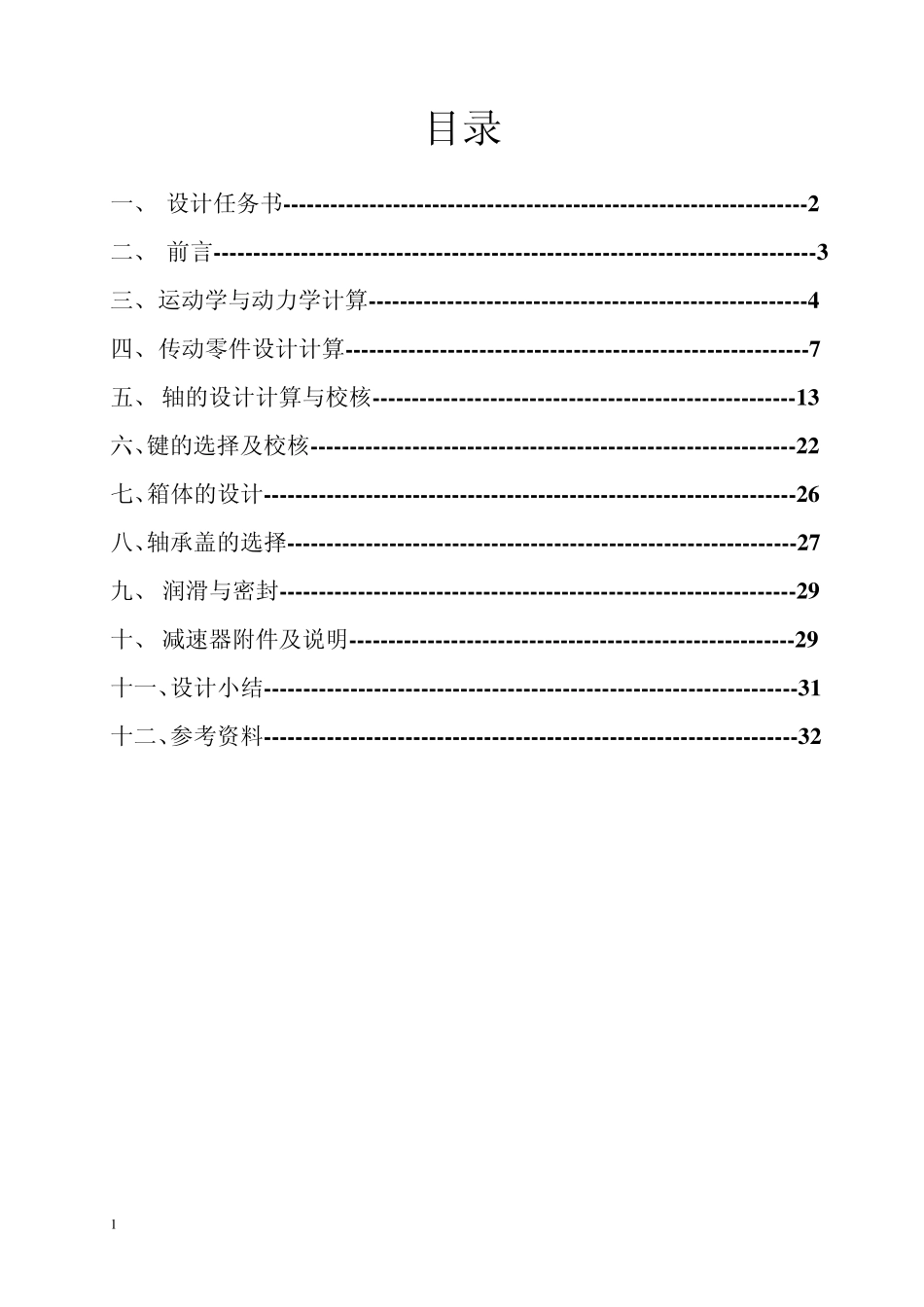

0 机械设计课程设计说明书 课程：机械设计基础 题目：设计皮带式输送机传动装置的一级圆柱齿轮减速器 专业班级： 学生姓名： 指导教师： 完成日期： 1 目录 一、 设计任务书-------------------------------------------------------------------2 二、 前言----------------------------------------------------------------------------3 三、 运动学与动力学计算--------------------------------------------------------4 四、 传动零件设计计算-----------------------------------------------------------7 五、 轴的设计计算与校核------------------------------------------------------1 3 六、键的选择及校核--------------------------------------------------------------2 2 七、箱体的设计--------------------------------------------------------------------2 6 八、轴承盖的选择-----------------------------------------------------------------2 7 九、 润滑与密封------------------------------------------------------------------2 9 十、 减速器附件及说明---------------------------------------------------------2 9 十一、设计小结--------------------------------------------------------------------3 1 十二、参考资料--------------------------------------------------------------------3 2 2 机械设计课程设计任务书 设计题目： 设计皮带式输送机传动装置的一级圆柱齿轮减速器 运动简图： 原始数据 已知条件 卷筒切向力F/N 卷筒直径D/mm 卷筒转速n/r²min 1 数据 4200 420 36 工作条件： 单向转动，轻微振动，连续工作，两班制，使用期限5 年，卷筒转速允许误差为±5℅ 设计工作量： 设计说明书 1 份 减速器装配图 1 张 减速器零件图 2 张 3 前言 传动装置的总体设计，主要是分析和拟定传动方案，选择电动机型号。 设计总传动比和分配各级传动比，计算传动装置的运动和动力参数，为设计传动件和装配草图提供依据，传动装置的传动方案是否合理，将直接影响机器的工作性能、重量和成本。 带传动承载能力较低，在传递相同转矩时，结构尺寸较其它形式大，但传动平稳，能缓冲吸振，宜布置在传动系统的高速级，以降低传递的转矩，减小带传动的结构尺寸。 链传动传动平稳性差，宜布置在低速级。 斜齿轮传动较直齿轮平稳，相...
