机械设计课程设计说明书

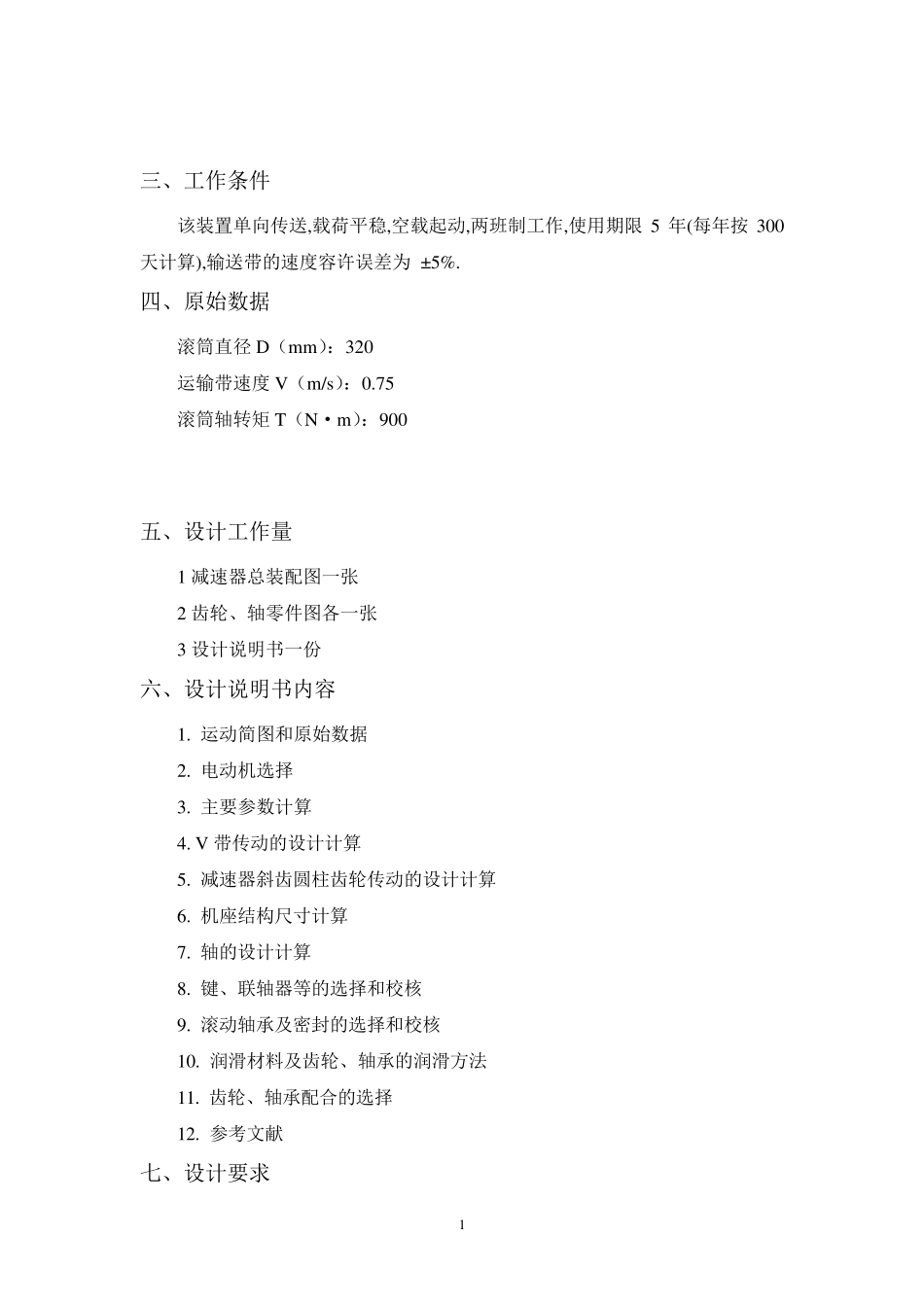

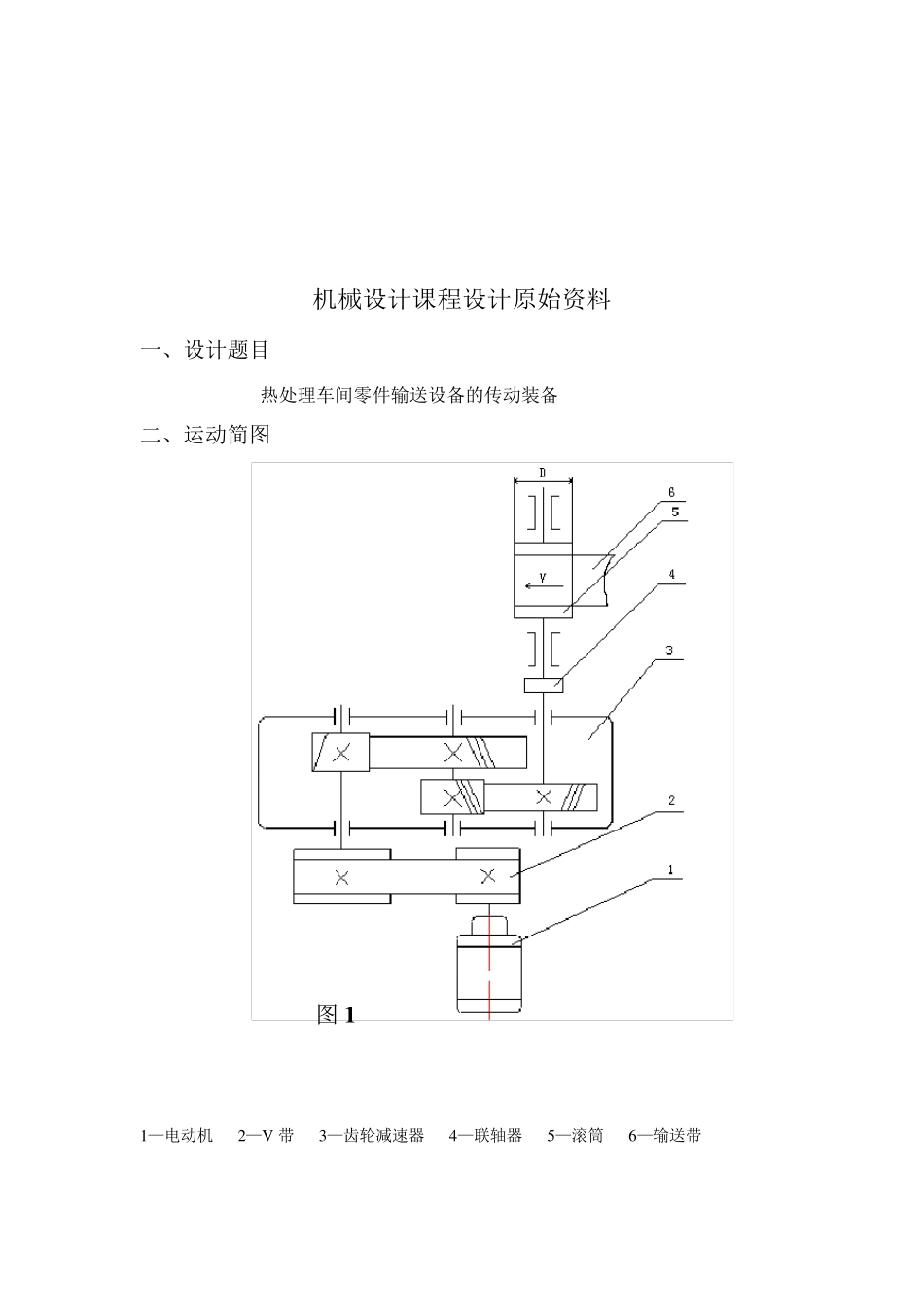

机械设计课程设计原始资料 一、设计题目 热处理车间零件输送设备的传动装备 二、运动简图 图1 1—电动机 2—V 带 3—齿轮减速器 4—联轴器 5—滚筒 6—输送带 1 三、工作条件 该装置单向传送,载荷平稳,空载起动,两班制工作,使用期限5 年(每年按300天计算),输送带的速度容许误差为 ± 5%. 四、原始数据 滚筒直径D（mm）：320 运输带速度V（m/s）：0.75 滚筒轴转矩T（N·m）：900 五、设计工作量 1 减速器总装配图一张 2 齿轮、轴零件图各一张 3 设计说明书一份 六、设计说明书内容 1. 运动简图和原始数据 2. 电动机选择 3. 主要参数计算 4. V 带传动的设计计算 5. 减速器斜齿圆柱齿轮传动的设计计算 6. 机座结构尺寸计算 7. 轴的设计计算 8. 键、联轴器等的选择和校核 9. 滚动轴承及密封的选择和校核 10. 润滑材料及齿轮、轴承的润滑方法 11. 齿轮、轴承配合的选择 12. 参考文献 七、设计要求 2 1. 各设计阶段完成后,需经指导老师审阅同意后方能进行下阶段的设计; 2. 在指定的教室内进行设计. 一. 电动机的选择 一、电动机输入功率wP 6060 0.75 244.785 / min22 3.14 0.32wvnrRn 90044.7854.21995509550wwTnPkw 二、电动机输出功率dP 其中总效率为 32320.960.990.970.990.960.833v带轴承齿轮联轴滚筒 4.2195.0830.833wdPPkw 查表可得 Y132S-4 符合要求,故选用它。 Y132S-4(同步转速1440minr，4 极)的相关参数 表 1 额定功率 满载转速 堵转转矩额定转矩 最大转矩额定转矩 质量 5.5kw 1440minr 2200 N mm 2300 N mm 68kg 二. 主要参数的计算 一、确定总传动比和分配各级传动比 传动装置的总传动比144032.1544.785mwnin总 查表可得 V 带传动单级传动比常用值 2~4，圆柱齿轮传动单级传动比常用值为 3~5，展开式二级圆柱齿轮减速器121.3~1.5ii。 初分传动比为2.5Vi带，1 4.243i ，2 3.031i 。 3 二、计算传动装置的运动和动力参数 本装置从电动机到工作机有三轴，依次为Ⅰ，Ⅱ，Ⅲ轴，则 1、各轴转速 1440576min2.5mVnnriⅠ带 2135.75344.288min3.031nnriⅡⅢ 2、各轴功率 05.5 0.965.28ddVPPPkwⅠⅠ带 5.280.990.975.070PPPkwⅡⅠ ⅠⅡⅠ轴承齿轮 5.0700.990.974.869PPPkw...
