机械课程设计说明书

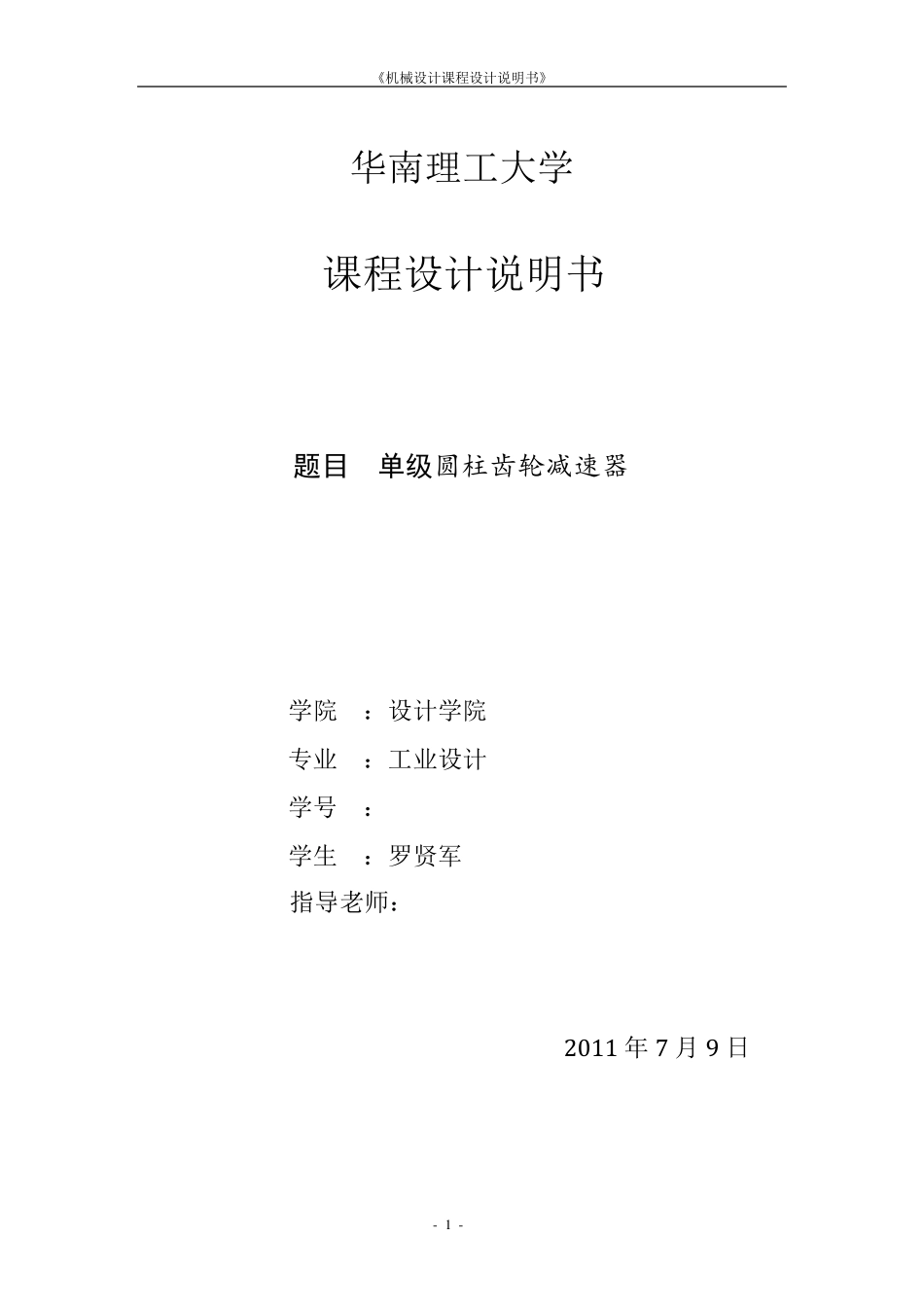

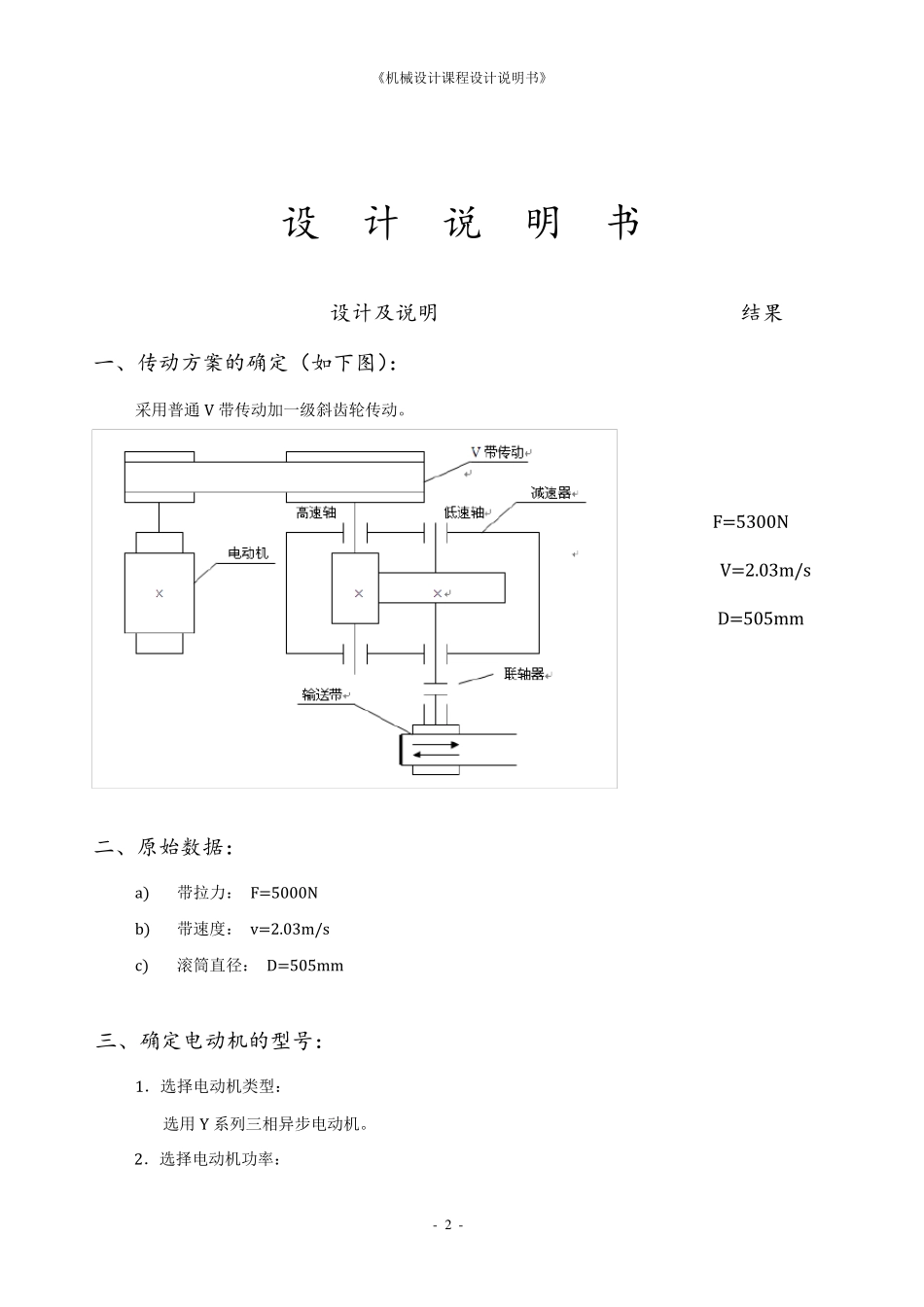

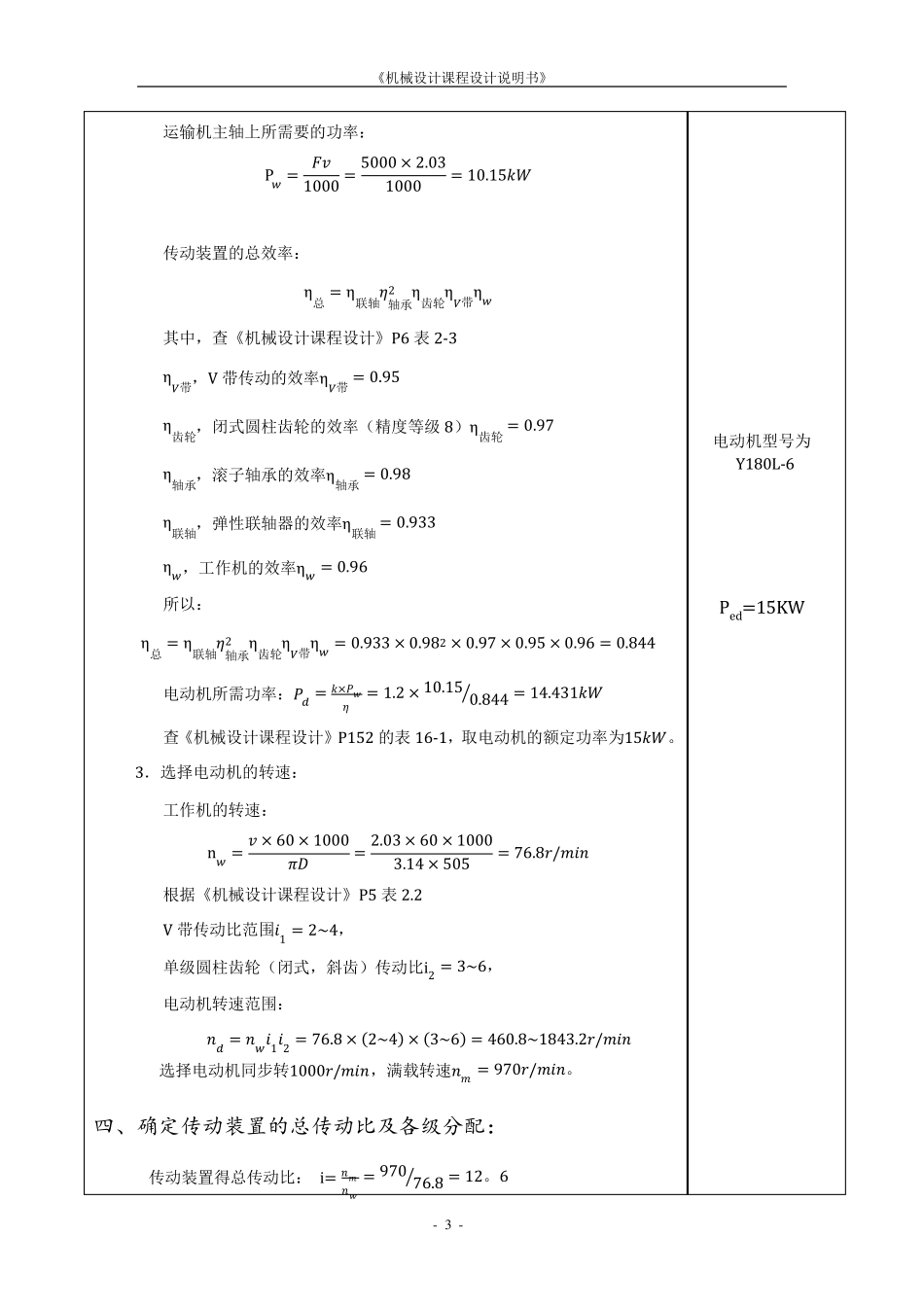

《机械设计课程设计说明书》 - 1 - 华南理工大学 课程设计说明书 题目 单级圆柱齿轮减速器 学院 ：设计学院 专业 ：工业设计 学号 ：************ 学生 ：罗贤军 指导老师：*** 2011年 7月 9日 《机械设计课程设计说明书》 - 2 - 设 计 说 明 书 设计及说明 结果 一、传动方案的确定（如下图）： 采用普通V 带传动加一级斜齿轮传动。 二、原始数据： a) 带拉力： F=5000N b) 带速度： v=2.03m/s c) 滚筒直径： D=505mm 三、确定电动机的型号： 1．选择电动机类型： 选用Y 系列三相异步电动机。 2．选择电动机功率： F=5300N V=2.03m/s D=505mm 《机械设计课程设计说明书》 - 3 - 运输机主轴上所需要的功率： Pᵆ = ᵃᵆ1000 = 5000 × 2.031000= 10.15ᵅᵄ 传动装置的总效率： η总= η联轴ᵰ轴承2η齿轮ηᵄ带ηᵆ 其中，查《机械设计课程设计》P6 表2-3 ηᵄ带，V 带传动的效率ηᵄ带= 0.95 η齿轮，闭式圆柱齿轮的效率（精度等级8）η齿轮= 0.97 η轴承，滚子轴承的效率η轴承= 0.98 η联轴，弹性联轴器的效率η联轴= 0.933 ηᵆ，工作机的效率ηᵆ = 0.96 所以： η总= η联轴ᵰ轴承2η齿轮ηᵄ带ηᵆ = 0.933 × 0.982 × 0.97 × 0.95 × 0.96 = 0.844 电动机所需功率：ᵄᵅ = ᵅ×ᵄᵆᵰ= 1.2 × 10.15 0.844⁄= 14.431ᵅᵄ 查《机械设计课程设计》P152 的表16-1，取电动机的额定功率为15ᵅᵄ。 3．选择电动机的转速： 工作机的转速： nᵆ = ᵆ × 60 × 1000ᵰᵃ= 2.03 × 60 × 10003.14 × 505= 76.8ᵅ/ᵅᵅᵅ 根据《机械设计课程设计》P5 表2.2 V 带传动比范围ᵅ1 = 2~4， 单级圆柱齿轮（闭式，斜齿）传动比i2 = 3~6， 电动机转速范围： ᵅ ᵅ = ᵅ ᵆᵅ1ᵅ2 = 76.8 × (2~4) × (3~6) = 460.8~1843.2ᵅ/ᵅᵅᵅ 选择电动机同步转1000ᵅ/ᵅᵅᵅ ，满载转速ᵅ ᵅ = 970ᵅ/ᵅᵅᵅ 。 四、确定传动装置的总传动比及各级分配： 传动装置得总传动比： i= ᵅ ᵅᵅ ᵆ= 970 76.8⁄= 12。6 电动机型号为Y180L-6 Ped=15KW 《机械设计课程设计说明书》 - 4 - 取V 带传动比：ᵅ1 = 2.5； 单级圆柱齿轮减速器传动比：ᵅ2 = 5.04 1．计算各轴的输入功率： 电动机轴ᵄᵅ = 14.431ᵅᵄ 轴Ⅰ（高速轴） ᵄ1 = ᵰ1ᵄᵅ = 0.95 × 14.431 = 13.71ᵅᵄ 轴...
