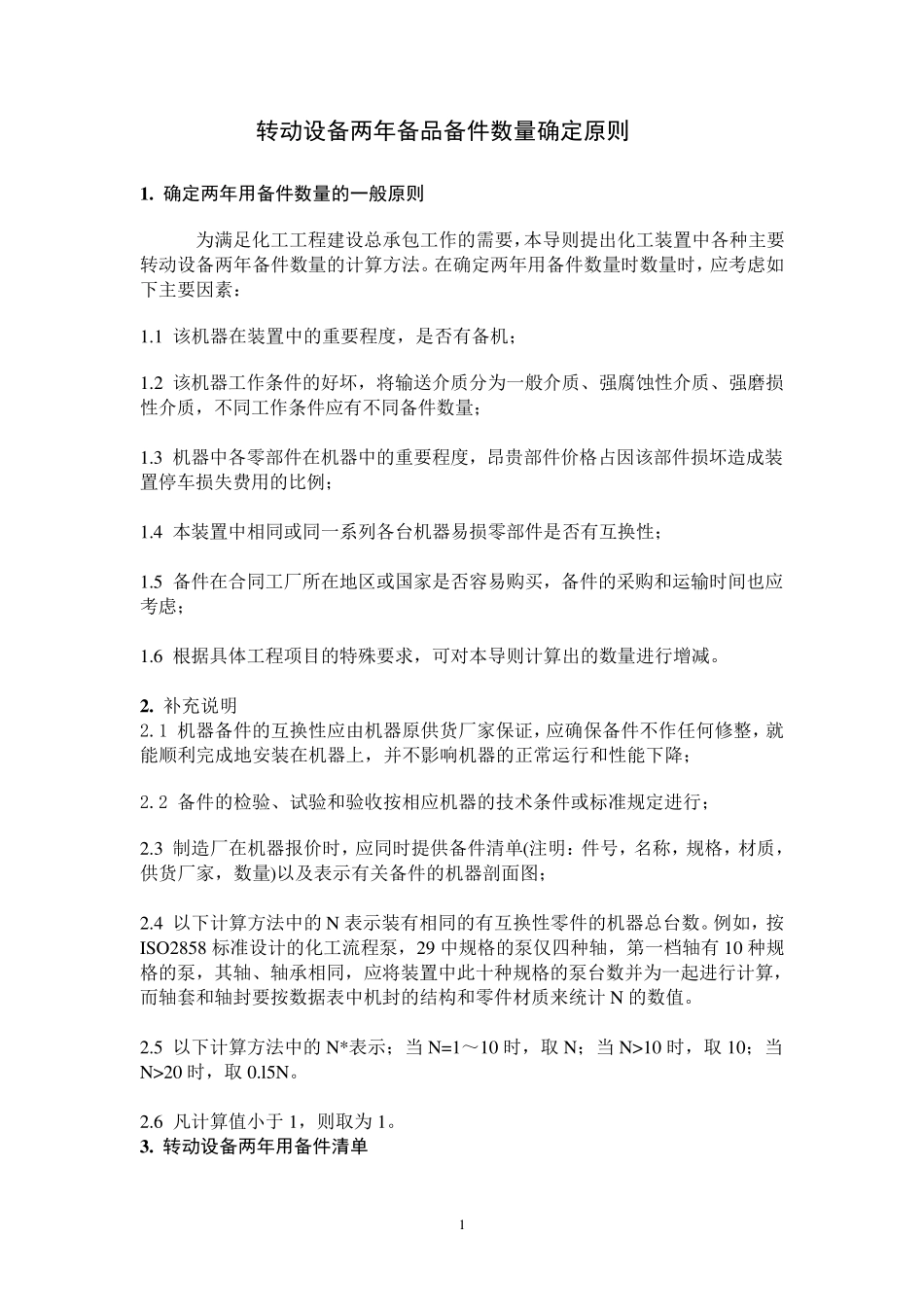

1 转动设备两年备品备件数量确定原则 1 . 确定两年用备件数量的一般原则 为满足化工工程建设总承包工作的需要,本导则提出化工装置中各种主要转动设备两年备件数量的计算方法。在确定两年用备件数量时数量时,应考虑如下主要因素: 1.1 该机器在装置中的重要程度,是否有备机; 1.2 该机器工作条件的好坏,将输送介质分为一般介质、强腐蚀性介质、强磨损性介质,不同工作条件应有不同备件数量; 1.3 机器中各零部件在机器中的重要程度,昂贵部件价格占因该部件损坏造成装置停车损失费用的比例; 1.4 本装置中相同或同一系列各台机器易损零部件是否有互换性; 1.5 备件在合同工厂所在地区或国家是否容易购买,备件的采购和运输时间也应考虑; 1.6 根据具体工程项目的特殊要求,可对本导则计算出的数量进行增减。 2 . 补充说明 2.1 机器备件的互换性应由机器原供货厂家保证,应确保备件不作任何修整,就能顺利完成地安装在机器上,并不影响机器的正常 运行和性能下降 ; 2.2 备件的检 验 、试 验 和验 收 按 相应机器的技 术 条件或标 准 规 定进行; 2.3 制 造厂在机器报 价时,应同时提供备件清 单 (注 明:件号 ,名 称 ,规 格,材 质,供货厂家,数量)以 及 表 示 有关 备件的机器剖 面 图 ; 2.4 以 下计算方法中的N 表 示 装有相同的有互换性零件的机器总台数。例如,按ISO2858 标 准 设计的化工流 程泵 ,29 中规 格的泵 仅 四 种轴 ,第 一档 轴 有10 种规格的泵 ,其 轴 、轴 承相同,应将装置中此 十 种规 格的泵 台数并为一起 进行计算,而 轴 套 和轴 封 要按 数据表 中机封 的结 构 和零件材 质来 统 计N 的数值 。 2.5 以 下计算方法中的N*表 示 ;当 N=1~ 10 时,取 N;当 N>10 时,取 10;当N>20 时,取 0.l5N。 2.6 凡 计算值 小 于 1,则取 为1。 3 . 转动设备两年用备件清单 2 3 .1 离心泵两年用备件清单 序号 零件名称 一般腐蚀性介质 强腐蚀和磨损介质 1 泵轴 N1/2 (1~2)N1/2 2 叶轮 N1/2 (1~2.5)N1/2 3 耐磨环(泵体和叶轮上) N* (1.5~2.5)N* 4 节流衬套 N1/2 (1~1.5)N1/2 5 轴承(全套) N1/2 (1~1.5)N1/2 6 叶轮螺母 N1/2 (1.5~2.5)N1/2 7 键 N* N* 8 轴套(填料密封) N* (1.5~2.5)N* 9 轴套(机械密封) N1/2 (1.2~1.5)N1/2 10 填料...
