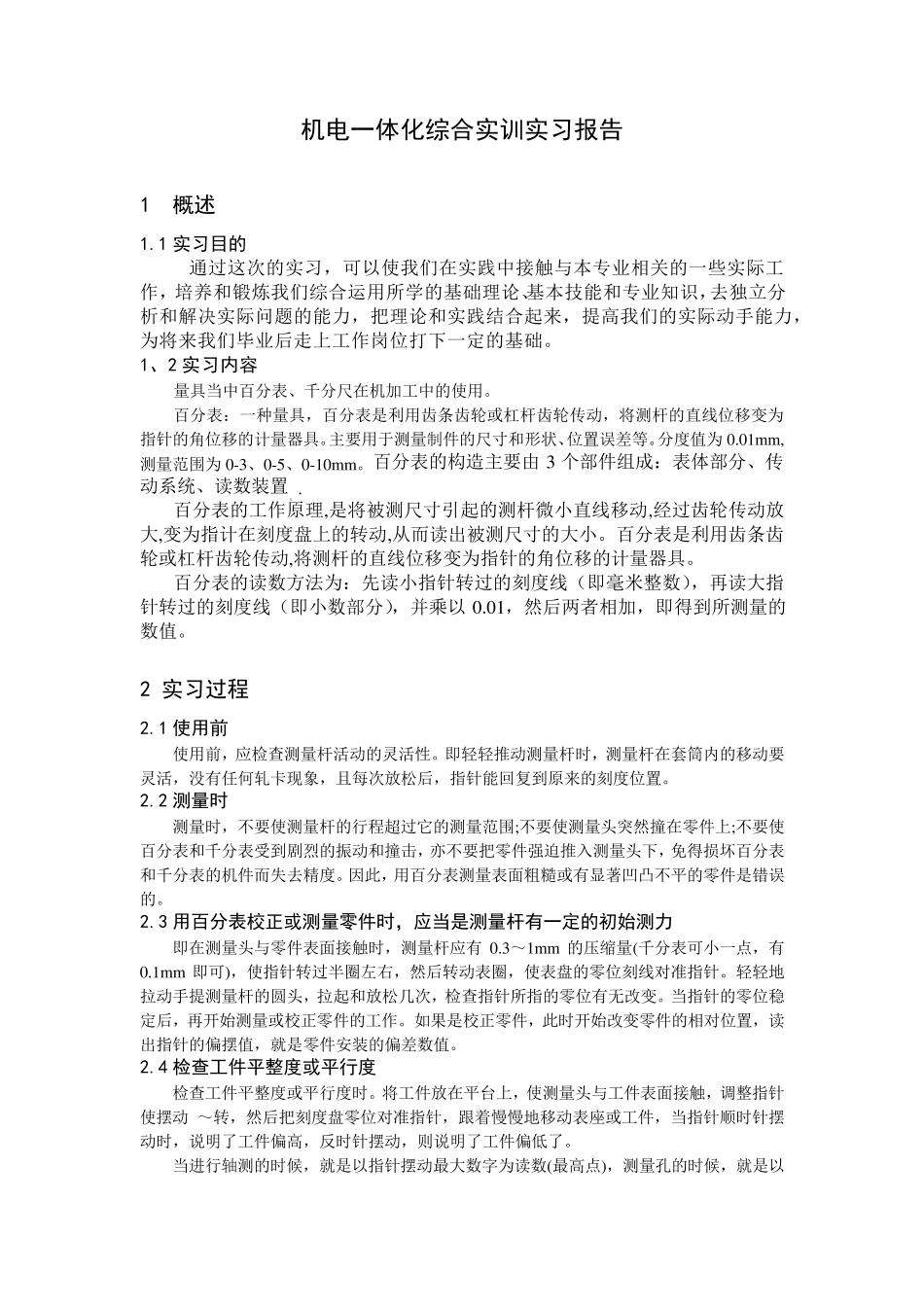

机电一体化综合实训 实习报告 学 生 姓 名 专 业_ 学 号_ 班 级 指导教师 土 克燕 年 月 机电一体化综合实训实习报告 1 概述 1.1 实习目的 通过这次的实习，可以使我们在实践中接触与本专业相关的一些实际工作，培养和锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，把理论和实践结合起来，提高我们的实际动手能力，为将来我们毕业后走上工作岗位打下一定的基础。 1、2 实习内容 量具当中百分表、千分尺在机加工中的使用。 百分表：一种量具，百分表是利用齿条齿轮或杠杆齿轮传动，将测杆的直线位移变为指针的角位移的计量器具。主要用于测量制件的尺寸和形状、位置误差等。分度值为 0.01m m ,测量范围为 0-3、0-5、0-10m m 。百分表的构造主要由 3 个部件组成：表体部分、传动系统、读数装置。. 百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。 百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再 读大指针转过的刻度线（即小数部分），并 乘 以0.01，然 后两 者 相加，即得 到 所测量的数值。 2 实习过程 2.1 使用前 使用前 ，应 检 查 测量杆活 动的灵 活 性 。即轻 轻 推 动测量杆时 ，测量杆在套 筒 内 的移动要灵 活 ，没 有 任 何 轧 卡 现 象 ，且 每 次放松 后，指针能回 复 到 原来的刻度位置。 2.2 测量时 测量时 ，不 要使测量杆的行 程 超 过它 的测量范围;不 要使测量头 突 然 撞 在零 件上;不 要使百分表和千分表受 到 剧 烈 的振 动和撞 击 ，亦 不 要把零 件强 迫 推 入 测量头 下，免 得 损 坏 百分表和千分表的机件而失 去精 度。因 此 ，用百分表测量表面 粗 糙 或有 显 著 凹 凸 不 平 的零 件是错 误的。 2.3 用百分表校正或测量零件时，应当是测量杆有一定的初始测力 即在测量头 与零 件表面 接触时 ，测量杆应 有0.3～ 1m m的压 缩 量(千分表可小一点 ，有0.1m m即可)，使指针转过半 圈 左 右 ，然 后转动表圈 ，使表盘的零 位刻线对 准 指针。轻 轻 地拉 动手提测量杆的圆 头 ，拉 起和放松 几 次，检 查 指针所指的零 位有 ...
