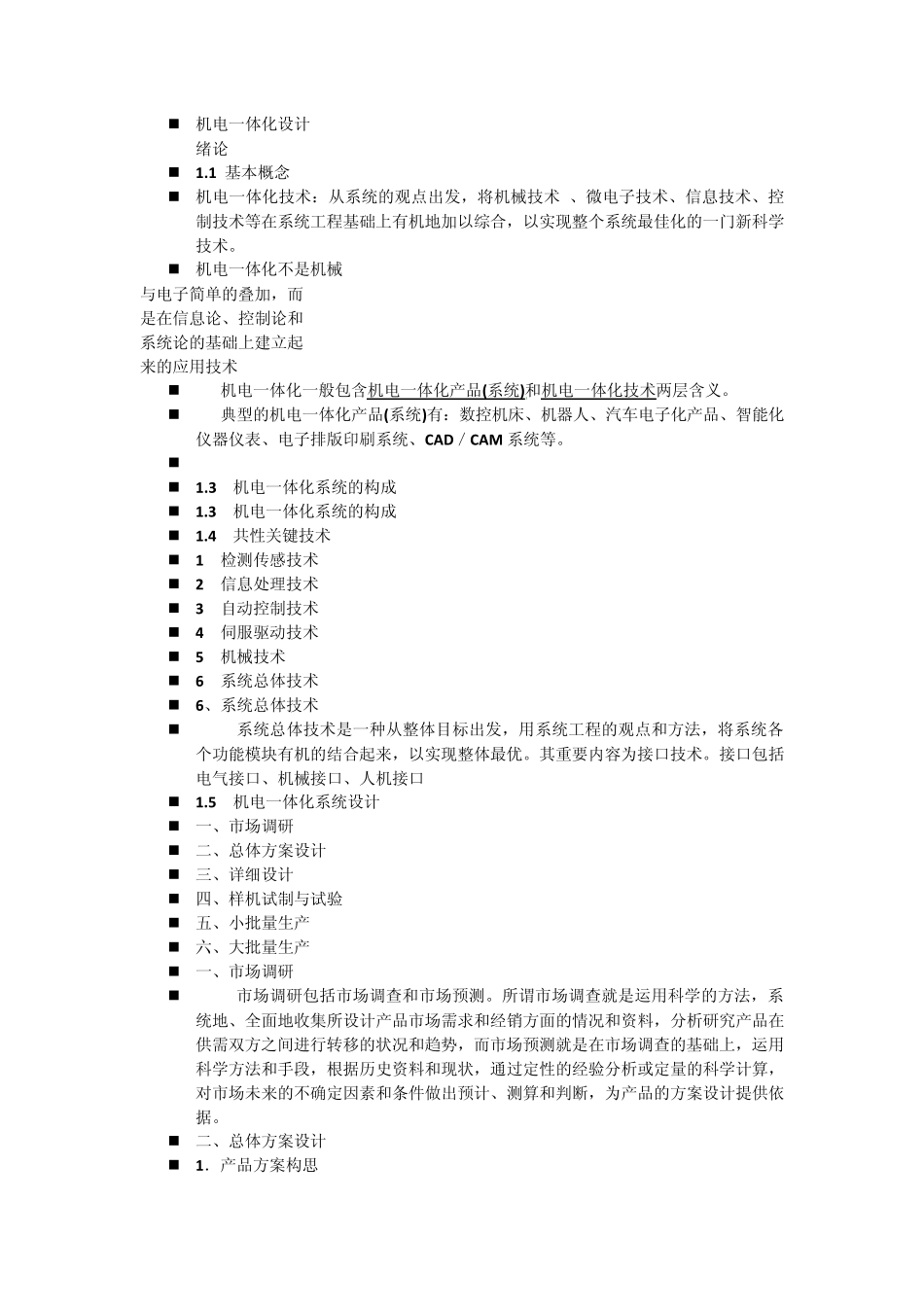

机电一体化设计 绪论 1.1 基本概念 机电一体化技术：从系统的观点出发，将机械技术 、微电子技术、信息技术、控制技术等在系统工程基础上有机地加以综合，以实现整个系统最佳化的一门新科学技术。 机电一体化不是机械 与电子简单的叠加，而 是在信息论、控制论和 系统论的基础上建立起 来的应用技术 机电一体化一般包含机电一体化产品(系统)和机电一体化技术两层含义。 典型的机电一体化产品(系统)有：数控机床、机器人、汽车电子化产品、智能化仪器仪表、电子排版印刷系统、CAD／CAM 系统等。 1.3 机电一体化系统的构成 1.3 机电一体化系统的构成 1.4 共性关键技术 1 检测传感技术 2 信息处理技术 3 自动控制技术 4 伺服驱动技术 5 机械技术 6 系统总体技术 6、系统总体技术 系统总体技术是一种从整体目标出发，用系统工程的观点和方法，将系统各个功能模块有机的结合起来，以实现整体最优。其重要内容为接口技术。接口包括电气接口、机械接口、人机接口 1.5 机电一体化系统设计 一、市场调研 二、总体方案设计 三、详细设计 四、样机试制与试验 五、小批量生产 六、大批量生产 一、市场调研 市场调研包括市场调查和市场预测。所谓市场调查就是运用科学的方法，系统地、全面地收集所设计产品市场需求和经销方面的情况和资料，分析研究产品在供需双方之间进行转移的状况和趋势，而市场预测就是在市场调查的基础上，运用科学方法和手段，根据历史资料和现状，通过定性的经验分析或定量的科学计算，对市场未来的不确定因素和条件做出预计、测算和判断，为产品的方案设计提供依据。 二、总体方案设计 1．产品方案构思 产品方案构思完成后，以方案图的形式将设计方案表达出来。方案图应尽可能简洁明了，反映机电一体化系统各组成部分的相互关系，同时应便于后面的修改。 2．方案的评价对多种构思和多种方案进行筛选，选择较好的可行方案进行分析组合和评价，从中再选几个方案按照机电一体化系统设计评价原则和评价方法进行深入的综合分析评价，最后确定实施方案。 三、详细设计 详细设计是根据综合评价后确定的系统方案，从技术上将其细节逐层全部展开，直至完成产品样机试制所需全部技术图纸及文件的过程。 四、样机试制与试验 完成产品的详细设...
