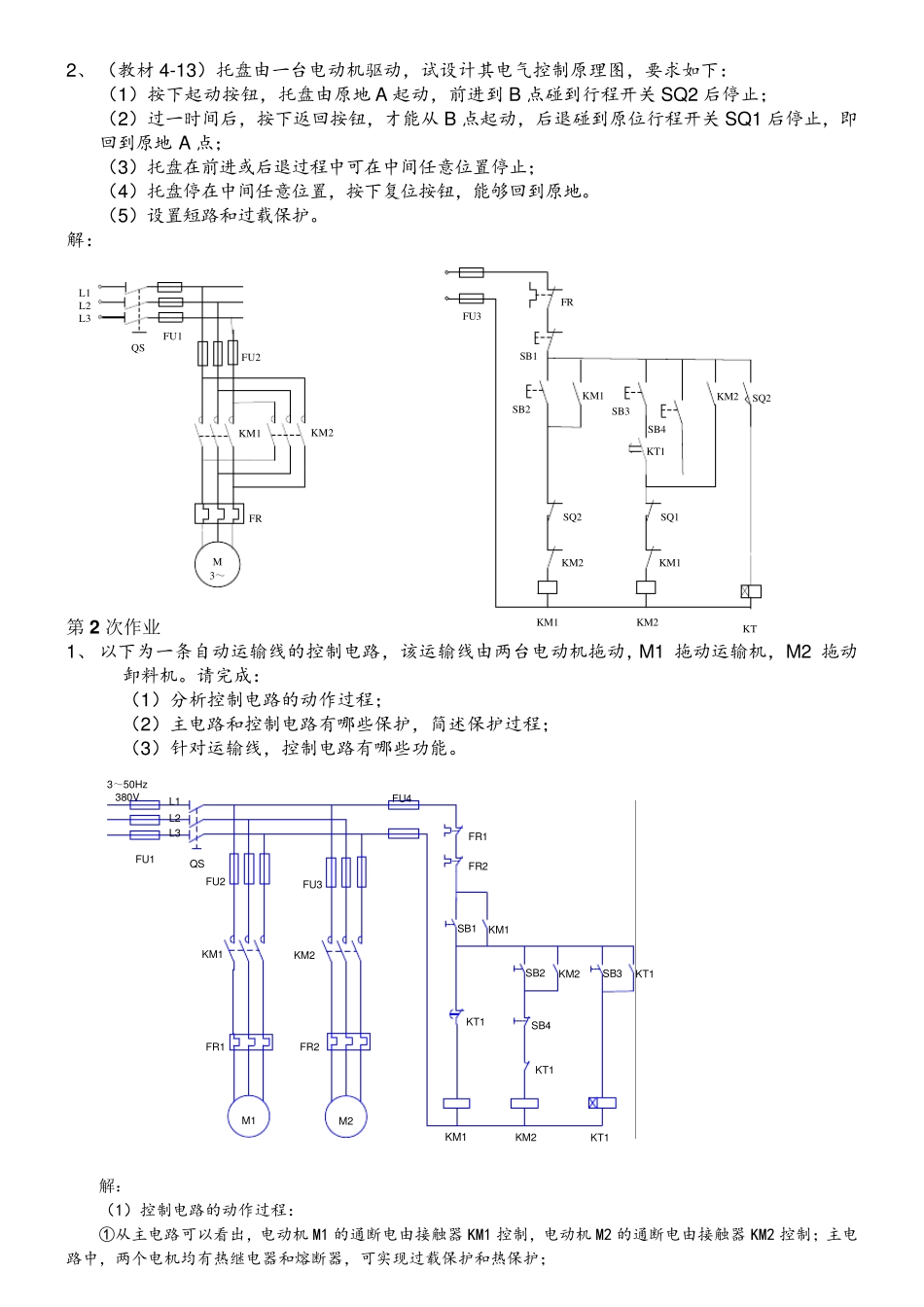

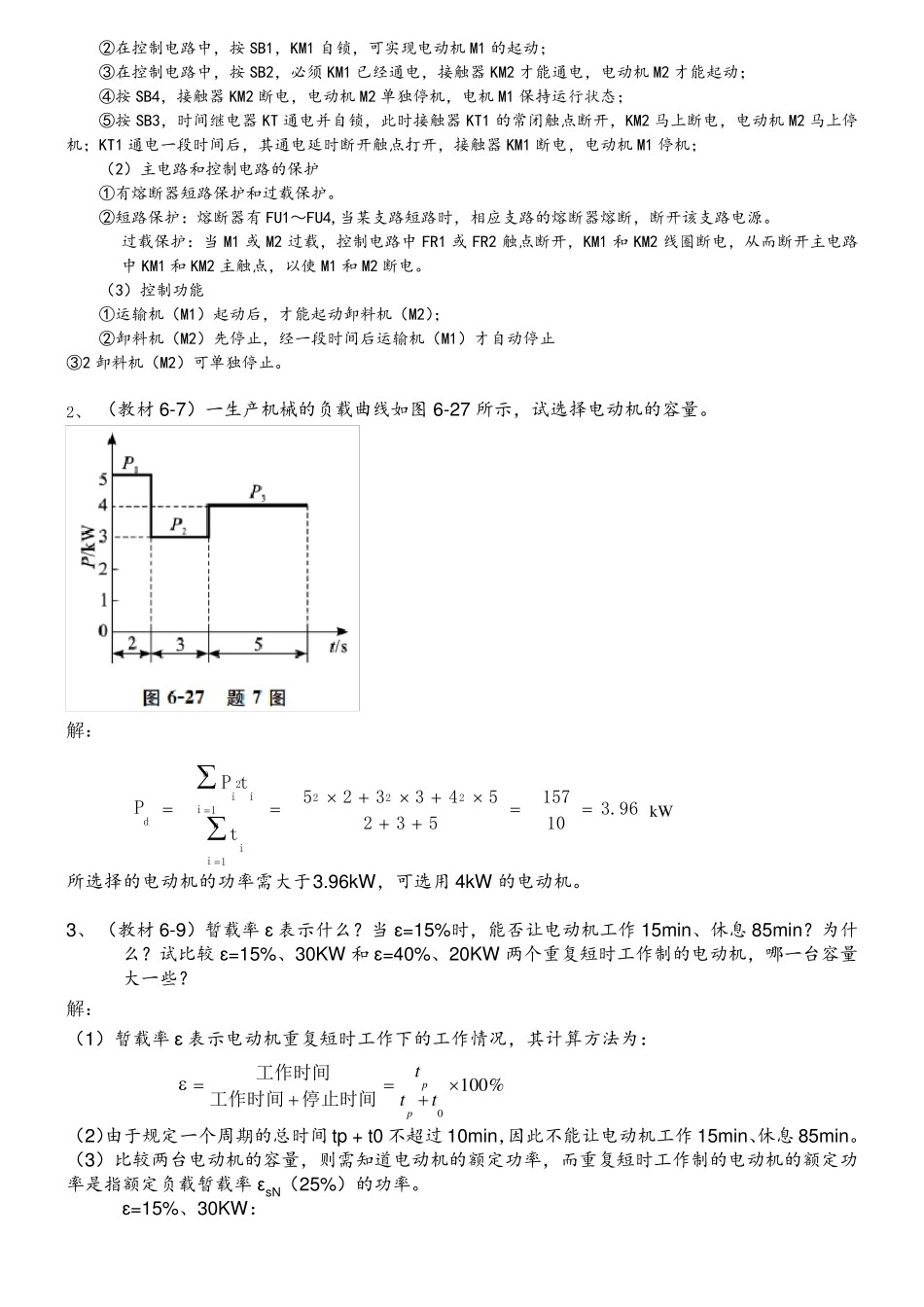

“机电传动与控制”习题 第 1 次作业 1、 （教材 4-9）设计一台设备的电气控制原理图，满足以下要求： （1）该设备由三台三相笼型感应电动机 M 1、M 2 和 M 3 拖动； （2）起动时，按照 M 1、M 2 和 M 3 的顺序起动； （3）停止时，按照相反的顺序停止； （4）上述动作均要求一定的时间间隔； （5）设置短路和过载保护。 解： QSFU2KM1FR1L1L2L3M13～FU1FU3KM2FR2M23～FU4KM3FR3M33～FU5SB1SB2KM1FRKM1KT1KM2KT1KM2KM3KT2KM3KT2SB3KA1KA1KT3KT4KT3KA1KT3KT4KM2KM3KT4 2、 （教材4-13）托盘由一台电动机驱动，试设计其电气控制原理图，要求如下： （1）按下起动按钮，托盘由原地A 起动，前进到B 点碰到行程开关SQ2 后停止； （2）过一时间后，按下返回按钮，才能从B 点起动，后退碰到原位行程开关SQ1 后停止，即回到原地A 点； （3）托盘在前进或后退过程中可在中间任意位置停止； （4）托盘停在中间任意位置，按下复位按钮，能够回到原地。 （5）设置短路和过载保护。 解： QSFU2KM1KM2FRL1L2L3M3～FU1 第2 次作业 1、 以下为一条自动运输线的控制电路，该运输线由两台电动机拖动，M1 拖动运输机，M2 拖动卸料机。请完成： （1）分析控制电路的动作过程； （2）主电路和控制电路有哪些保护，简述保护过程； （3）针对运输线，控制电路有哪些功能。 KM1KM2SB1KM1FU23～50Hz380VL1L3L2QSFU1M1KM1FU4KM2M2FU3FR2FR1KM2KT1KT1FR1FR2KT1SB2SB3KT1SB4 解： （1）控制电路的动作过程： ①从主电路可以看出，电动机M1 的通断电由接触器 KM1 控制，电动机M2 的通断电由接触器 KM2 控制；主电路中，两个电机均有热继电器和熔断器，可实现过载保护和热保护； FU3FRSB1SB2KM1KM2KM1KM1KM2KM2SQ2SQ2SQ1SB3KTKT1SB4②在控制电路中，按SB1，KM1 自锁，可实现电动机M1 的起动； ③在控制电路中，按SB2，必须KM1 已经通电，接触器KM2 才能通电，电动机M2 才能起动； ④按SB4，接触器KM2 断电，电动机M2 单独停机，电机M1 保持运行状态； ⑤按SB3，时间继电器KT 通电并自锁，此时接触器KT1 的常闭触点断开，KM2 马上断电，电动机M2 马上停机；KT1 通电一段时间后，其通电延时断开触点打开，接触器KM1 断电，电动机M1 停机； （2）主电路和控制电路的保护 ①有熔断器短路保护和过载保护。 ②短路保护：熔断器有 FU1～FU4,当某支路短路时，相应支路的熔断器熔断，断开该支路电源...
