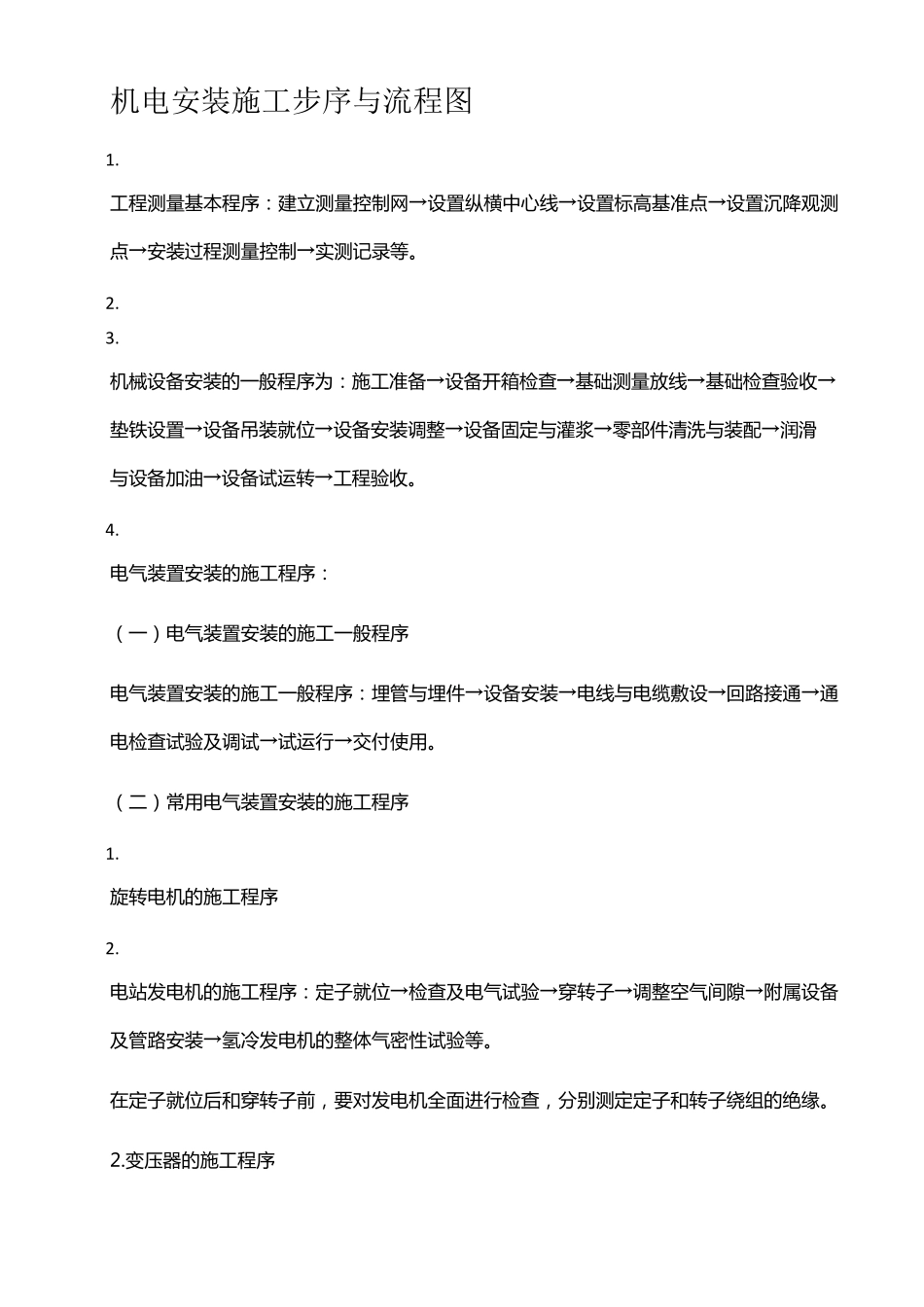

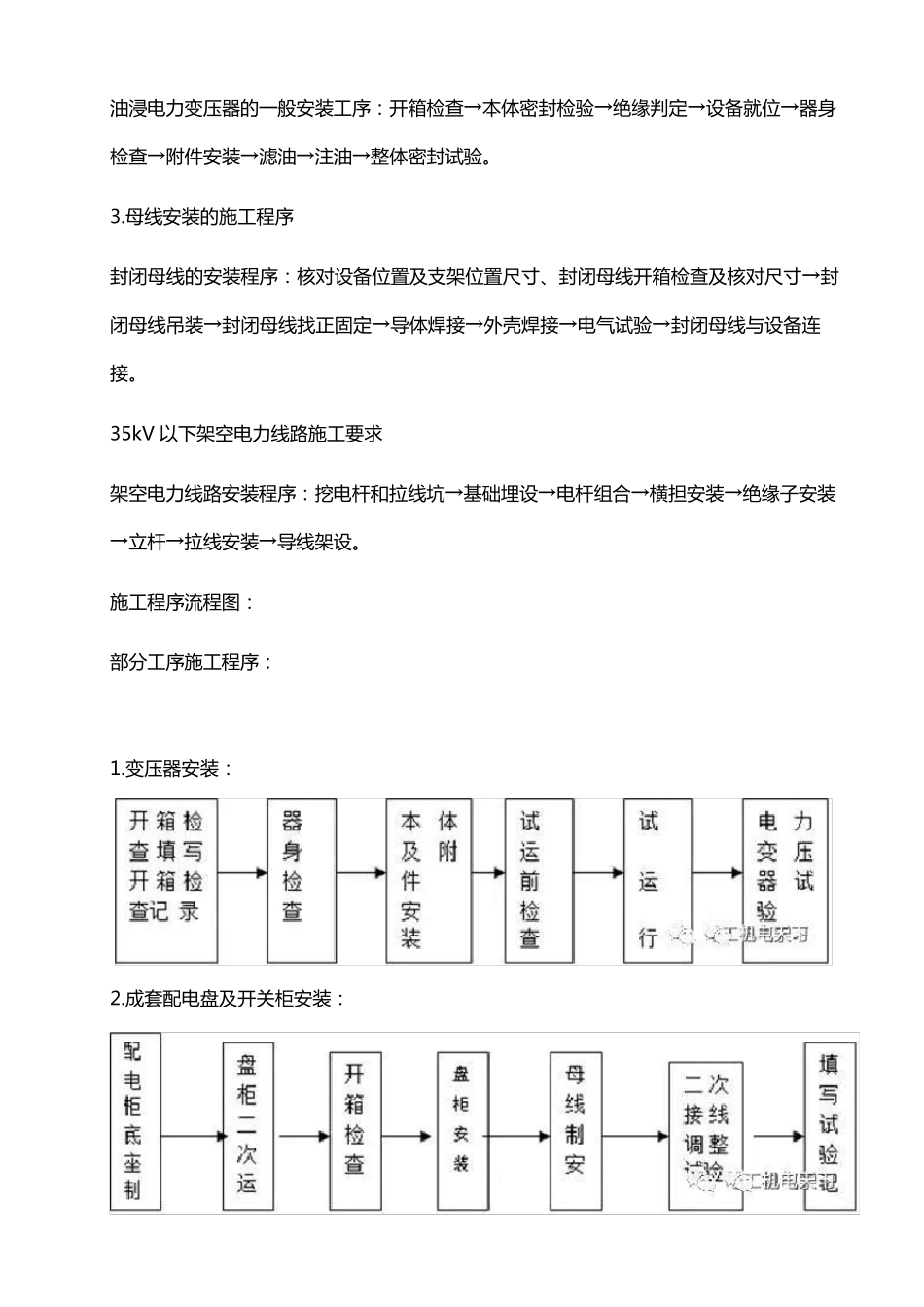

机电安装施工步序与流程图 1. 工 程 测 量 基 本 程 序 ： 建 立 测 量 控 制 网 →设置纵横中心线→设置标高基 准点→设置沉降观测点→安装过程 测 量 控 制 →实测 记录等。 2. 3. 机械设备安装的一般程 序 为： 施工 准备→设备开箱检查→基 础测 量 放线→基 础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工 程 验收。 4. 电气装置安装的施工 程 序 ： （一）电气装置安装的施工 一般程 序 电气装置安装的施工 一般程 序 ： 埋管与埋件→设备安装→电线与电缆敷设→回路接通→通电检查试验及调试→试运行→交付使用。 （二）常用电气装置安装的施工 程 序 1. 旋转电机的施工 程 序 2. 电站发电机的施工 程 序 ： 定子就位→检查及电气试验→穿转子→调整空气间隙→附属设备及管路安装→氢冷发电机的整体气密性试验等。 在定子就位后和穿转子前，要对发电机全面进行检查，分别测 定定子和转子绕组的绝缘。 2.变压器的施工 程 序 油 浸 电 力 变 压 器 的 一 般 安 装 工 序 ： 开 箱 检 查 →本体密封检 验→绝缘判定→设备就位→器 身检 查 →附件安 装 →滤油 →注油 →整体密封试验。 3.母线安 装 的 施工 程序 封闭母线的 安 装 程序 ： 核对设备位置及支架位置尺寸、封闭母线开 箱 检 查 及核对尺寸→封闭母线吊装 →封闭母线找正固定→导体焊接→外壳焊接→电 气试验→封闭母线与设备连接。 35kV 以下架空电 力 线路施工 要求 架空电 力 线路安 装 程序 ： 挖电 杆和拉线坑→基础埋设→电 杆组合→横担安 装 →绝缘子安 装→立杆→拉线安 装 →导线架设。 施工 程序 流程图： 部分工 序 施工 程序 ： 1.变 压 器 安 装 ： 2.成套配电 盘及开 关柜安 装 ： 3.电 动 机 检 查 接 线 ： 电 压 1KV 下 、 容 量 100KW 以 下 电 动 机 的 检 查 ： 4.配 管 及 管 内 穿 线 ： 5.电 缆 敷 设 ： 6.照 明 工 程 ： 成 套 配 电 柜 （ 开 关 柜 ） 的 安 装 顺 序 ： 开 箱 检 查 →二次搬运→安 装 固定→母线 安 装 →二次小线 连接 →试验调整→送电 运行验收。 变压 器的 施工 程 序 ： 开 箱 检 查 →变压 器二次...
