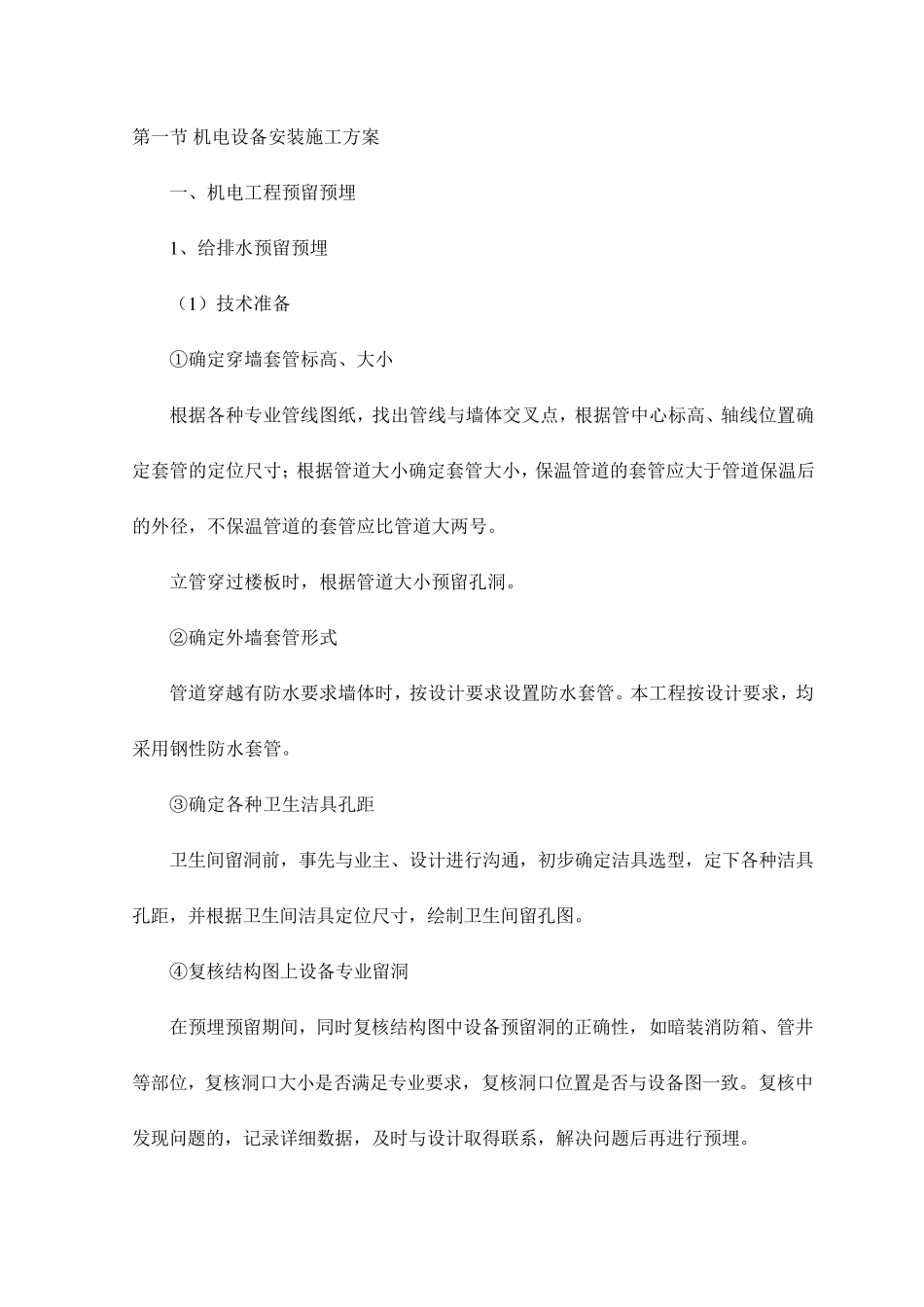

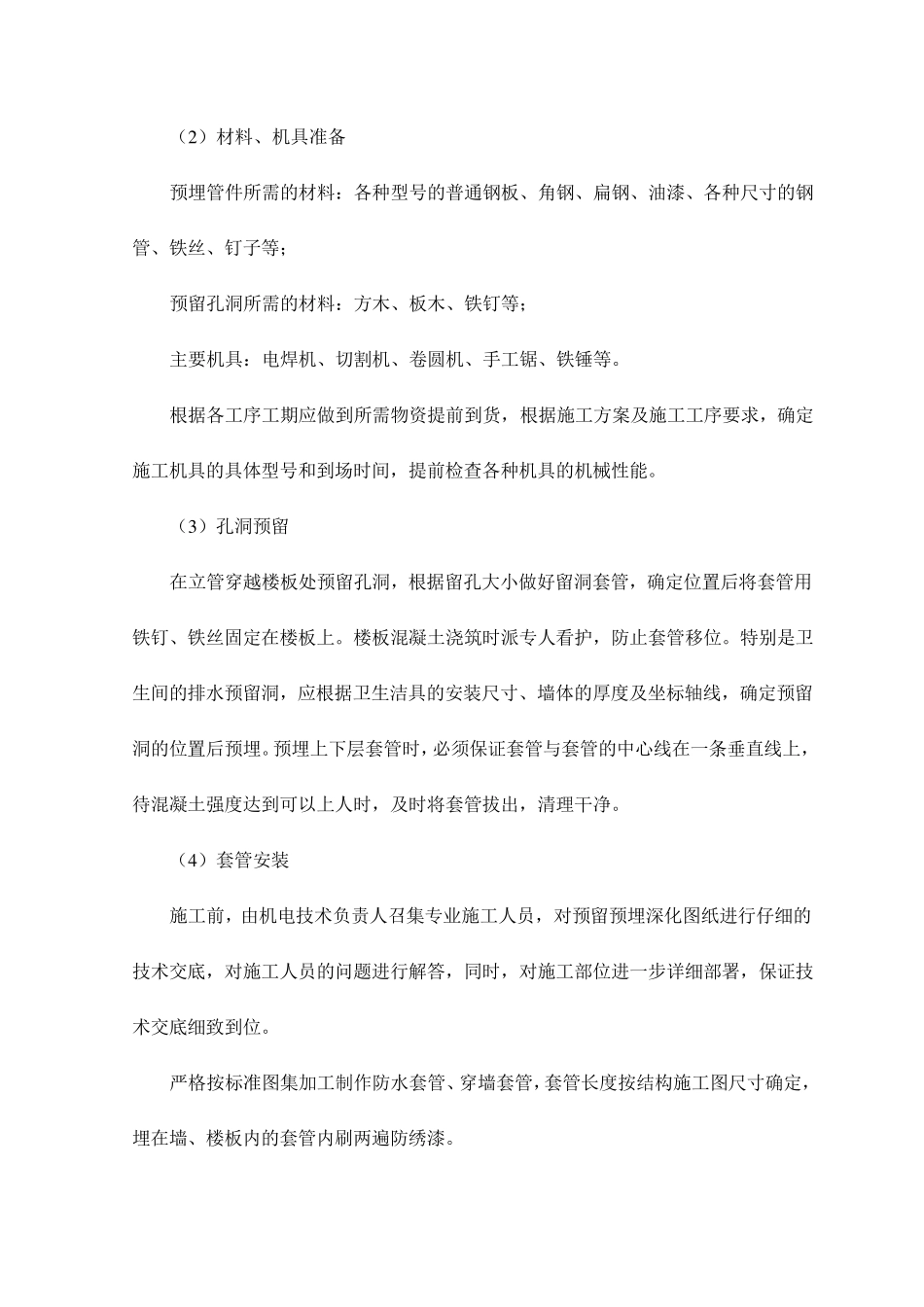

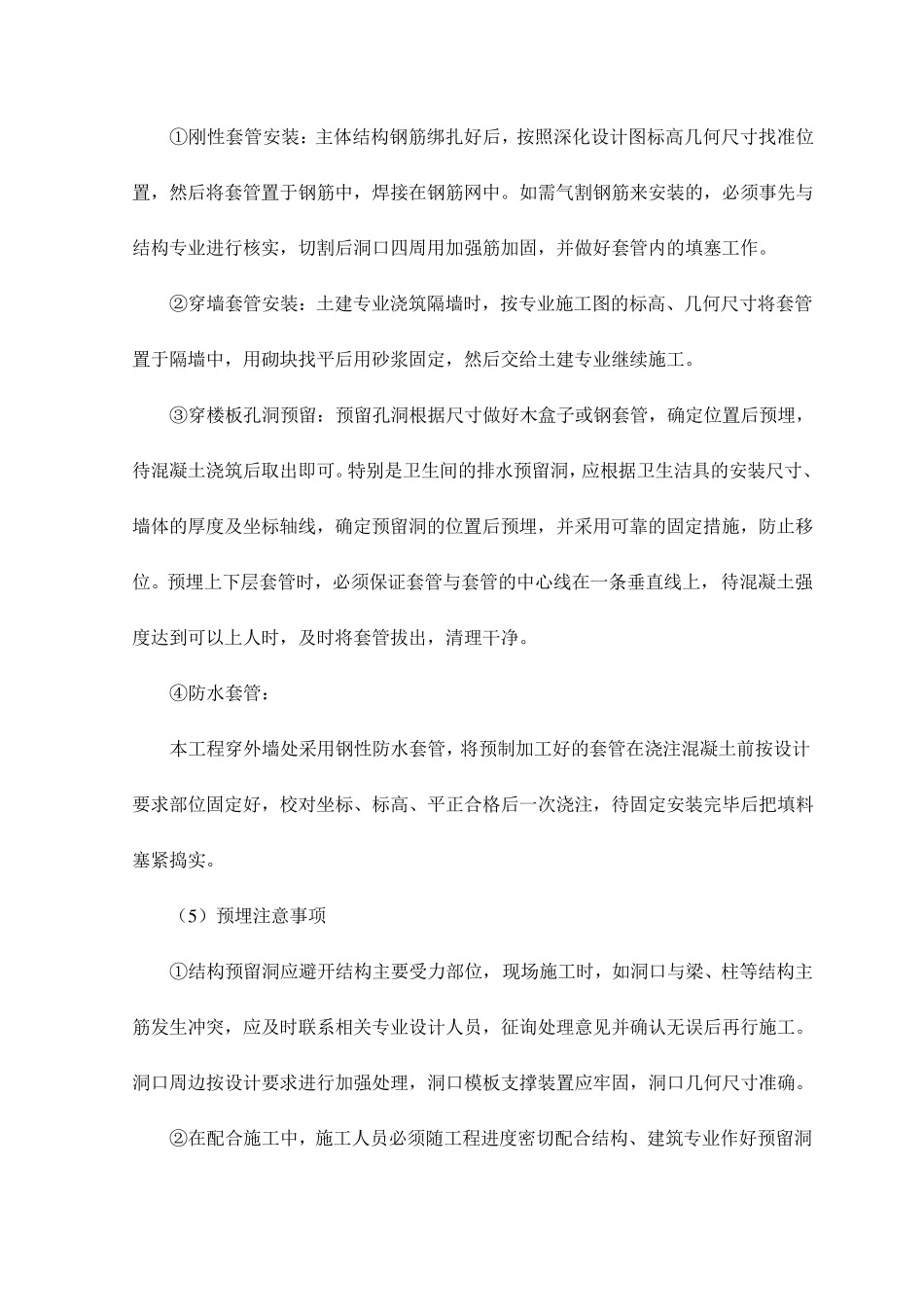

第一节 机电设备安装施工方案 一、机电工程预留预埋 1 、给排水预留预埋 （1 ）技术准备 ①确定穿墙套管标高、大小 根据各种专业管线图纸，找出管线与墙体交叉点，根据管中心标高、轴线位置确定套管的定位尺寸；根据管道大小确定套管大小，保温管道的套管应大于管道保温后的外径，不保温管道的套管应比管道大两号。 立管穿过楼板时，根据管道大小预留孔洞。 ②确定外墙套管形式 管道穿越有防水要求墙体时，按设计要求设置防水套管。本工程按设计要求，均采用钢性防水套管。 ③确定各种卫生洁具孔距 卫生间留洞前，事先与业主、设计进行沟通，初步确定洁具选型，定下各种洁具孔距，并根据卫生间洁具定位尺寸，绘制卫生间留孔图。 ④复核结构图上设备专业留洞 在预埋预留期间，同时复核结构图中设备预留洞的正确性，如暗装消防箱、管井等部位，复核洞口大小是否满足专业要求，复核洞口位置是否与设备图一致。复核中发现问题的，记录详细数据，及时与设计取得联系，解决 问题后再 进行预埋。 （2 ）材料、机具准备 预埋管件所需的材料：各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的钢管、铁丝、钉子等； 预留孔洞所需的材料：方木、板木、铁钉等； 主要机具：电焊机、切割机、卷圆机、手工锯、铁锤等。 根据各工序工期应做到所需物资提前到货，根据施工方案及施工工序要求，确定施工机具的具体型号和到场时间，提前检查各种机具的机械性能。 （3 ）孔洞预留 在立管穿越楼板处预留孔洞，根据留孔大小做好留洞套管，确定位置后将套管用铁钉、铁丝固定在楼板上。楼板混凝土浇筑时派专人看护，防止套管移位。特别是卫生间的排水预留洞，应根据卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留洞的位置后预埋。预埋上下层套管时，必须保证套管与套管的中心线在一条垂直线上，待混凝土强度达到可以上人时，及时将套管拔出，清理干净。 （4 ）套管安装 施工前，由机电技术负责人召 集 专业 施工人员 ，对 预留预埋深 化 图 纸 进 行 仔 细 的技术交 底 ，对 施工人员 的问 题 进 行 解 答 ，同 时，对 施工部 位进 一步 详 细 部 署 ，保证技术交 底 细 致 到位。 严 格 按 标准图 集 加 工制 作 防水套管、穿墙套管，套管长 度按 结 构 施工图 尺寸确定，埋在墙、楼板内 的套管内 刷 两 遍 防绣 漆。 ①刚性套管安装：主体结构钢筋绑扎好后，按照深化设计...
