机电运输安全知识教案

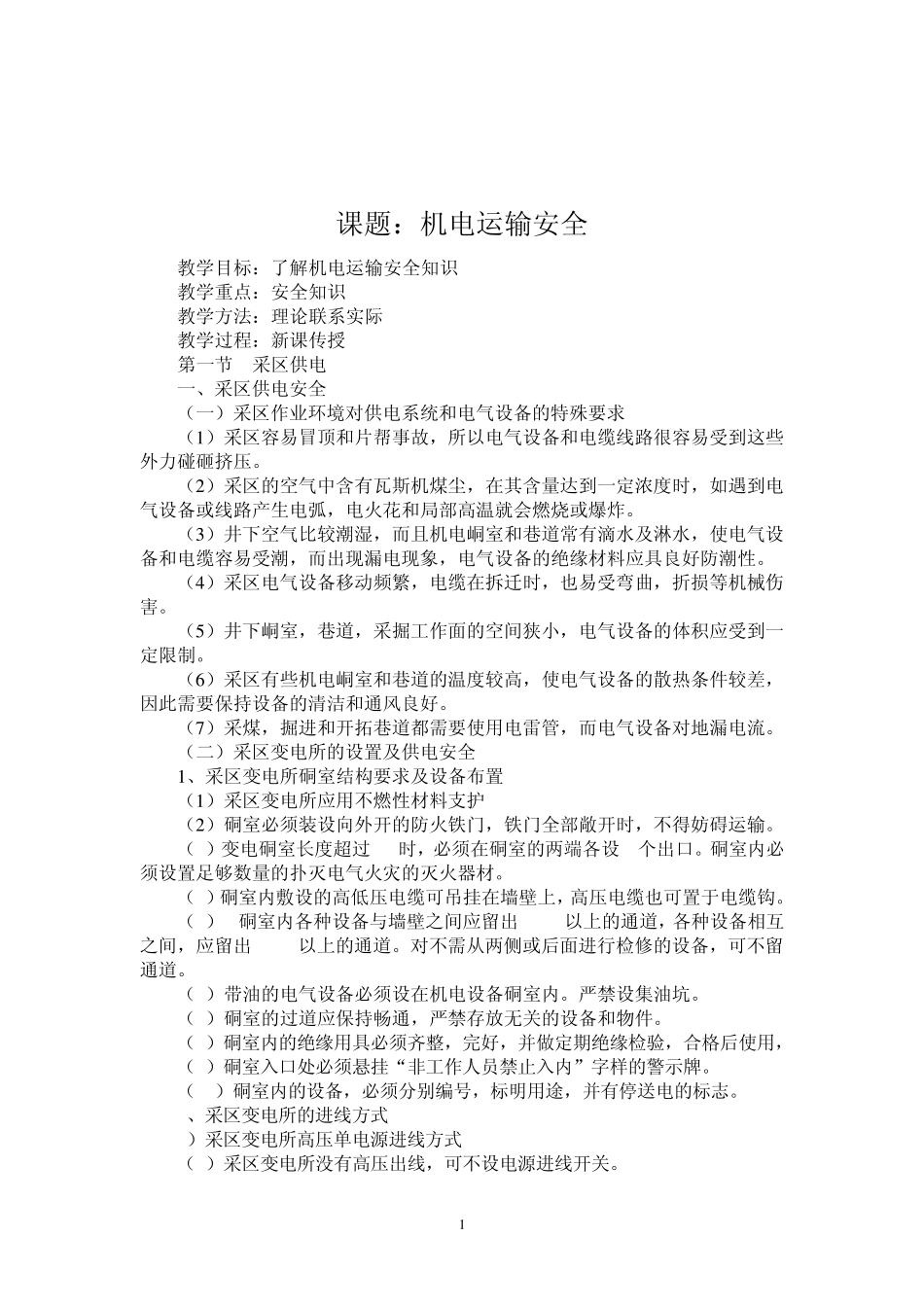

1 课题：机电运输安全 教学目标：了解机电运输安全知识 教学重点：安全知识 教学方法：理论联系实际 教学过程：新课传授 第一节 采区供电 一、采区供电安全 （一）采区作业环境对供电系统和电气设备的特殊要求 （1 ）采区容易冒顶和片帮事故，所以电气设备和电缆线路很容易受到这些外力碰砸挤压。 （2 ）采区的空气中含有瓦斯机煤尘，在其含量达到一定浓度时，如遇到电气设备或线路产生电弧，电火花和局部高温就会燃烧或爆炸。 （3 ）井下空气比较潮湿，而且机电峒室和巷道常有滴水及淋水，使电气设备和电缆容易受潮，而出现漏电现象，电气设备的绝缘材料应具良好防潮性。 （4 ）采区电气设备移动频繁，电缆在拆迁时，也易受弯曲，折损等机械伤害。 （5 ）井下峒室，巷道，采掘工作面的空间狭小，电气设备的体积应受到一定限制。 （6 ）采区有些机电峒室和巷道的温度较高，使电气设备的散热条件较差，因此需要保持设备的清洁和通风良好。 （7 ）采煤，掘进和开拓巷道都需要使用电雷管，而电气设备对地漏电流。 （二）采区变电所的设置及供电安全 1 、采区变电所硐室结构要求及设备布置 （1 ）采区变电所应用不燃性材料支护 （2 ）硐室必须装设向外开的防火铁门，铁门全部敞开时，不得妨碍运输。 （3）变电硐室长度超过 6m时，必须在硐室的两端各设 1个出口。硐室内必须设置足够数量的扑灭电气火灾的灭火器材。 （4）硐室内敷设的高低压电缆可吊挂在墙壁上，高压电缆也可置于电缆钩。 （5） 硐室内各种设备与墙壁之间应留出0.5m以上的通道，各种设备相互之间，应留出0.8m以上的通道。对不需从两侧或后面进行检修的设备，可不留通道。 （6）带油的电气设备必须设在机电设备硐室内。严禁设集油坑。 （7）硐室的过道应保持畅通，严禁存放无关的设备和物件。 （8）硐室内的绝缘用具必须齐整，完好，并做定期绝缘检验，合格后使用， （9）硐室入口处必须悬挂“非工作人员禁止入内”字样的警示牌。 （10）硐室内的设备，必须分别编号，标明用途，并有停送电的标志。 2、采区变电所的进线方式 1）采区变电所高压单电源进线方式 （1）采区变电所没有高压出线，可不设电源进线开关。 2 （2）采区变电所有高压引出线，便于控制和维护，应设进出线开关。 2）采区变电所高压双电源进线方式 （1）一路供电，一路带电备用 （2）两回路同时供电，两进线要设分开关，正常情况分别打开。 3）采区变电所低压配电系...
